Jirous Antena paraboliczna JRC-24DD DuplEX Precision (złącze N-żeńskie)

Jirous Antena paraboliczna JRC-24DD DuplEX Precision (złącze N-żeńskie)

Dwupolaryzowana antena paraboliczna JRC-24DD DuplEX Precision została zaprojektowana do łączy kierunkowych w trybie full-duplex lub MIMO w paśmie częstotliwości 5 GHz z wysokim poziomem izolacji.
Antena jest przeznaczona do pracy na średnich i krótkich dystansach w trudnych warunkach.

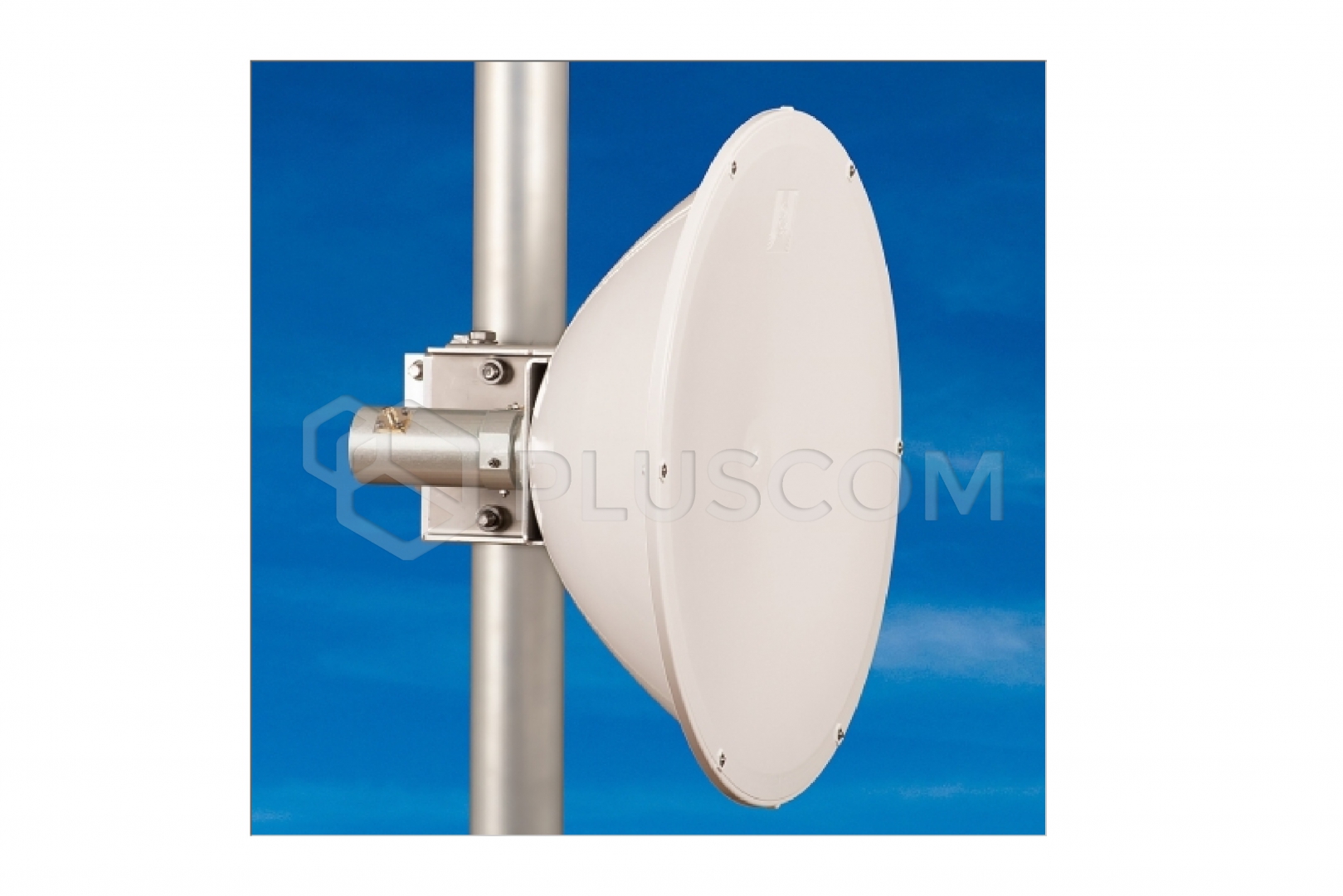

Jej konstrukcja z głęboką czaszą zwiększa izolację między antenami na maszcie i zwiększa stosunek przód-tył.

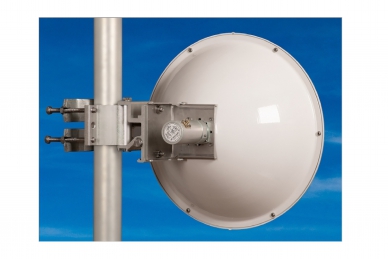

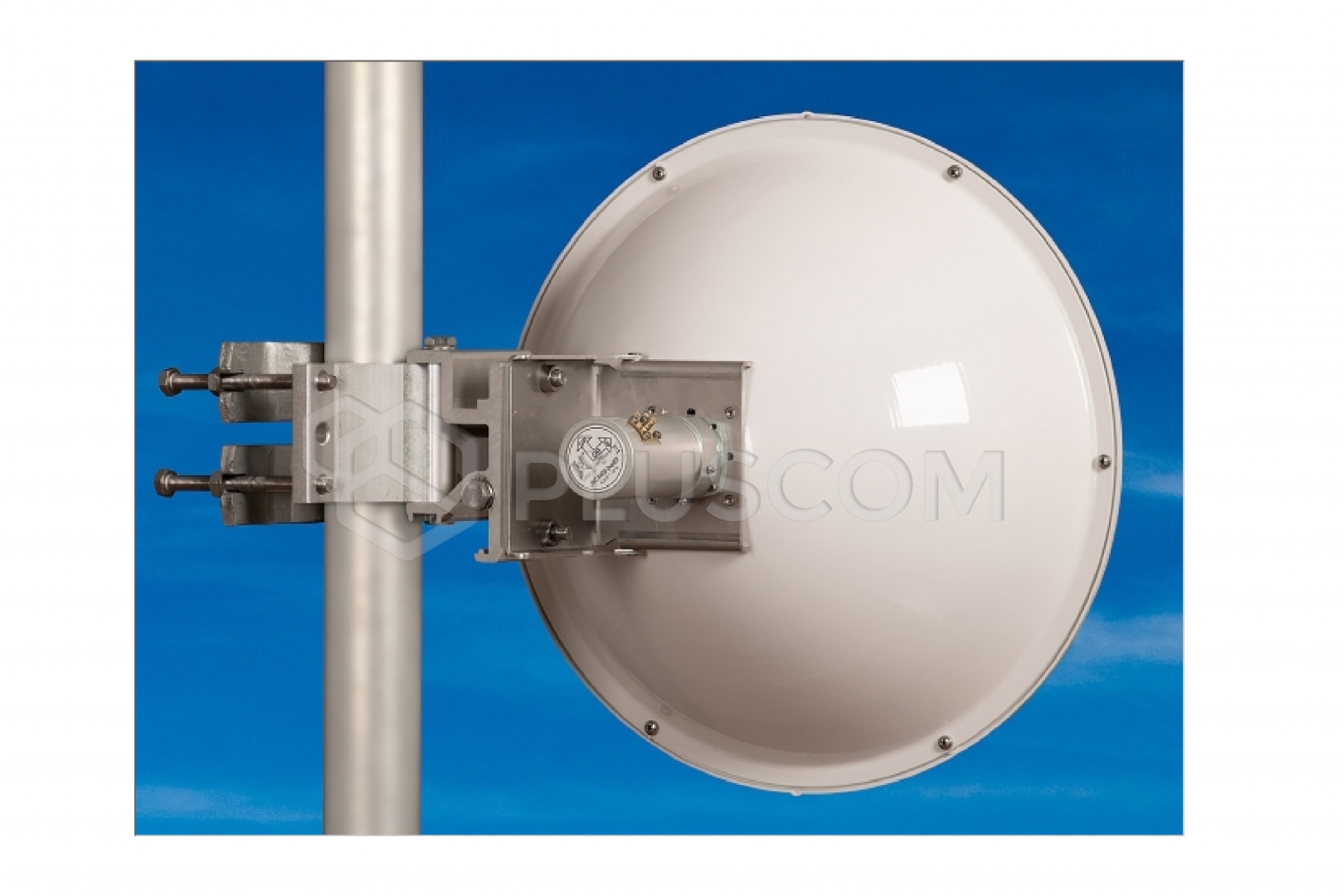

Wersja Precision zawiera masywny uchwyt JDMW-900, opracowany dla łączy mikrofalowych. Inne modele: JRC-24DD-SX DuplEX – antena z uchwytem ze stali nierdzewnej do pracy w niekorzystnych warunkach korozyjnych JRC-24DD DuplEX – standardowa głęboka antena DuplEX.

CECHY:

• Antena dwupolaryzacyjna Full duplex lub MIMO, polaryzacja pozioma/pionowa lub 2x45°
• Dobra izolacja port-port umożliwia połączenia w pełni dupleksowe
• Precyzyjny, wytrzymały uchwyt JDMW-400 opracowany do profesjonalnych łączy mikrofalowych
• Ustawienie elewacji (gradientu) i azymutu z niezależną regulacją
• Głęboka antena zwiększa izolację między antenami na maszcie
• Nowa koncepcja z rozszerzonym pasmem częstotliwości
• Wysoki stosunek przód-tył
• Dodatkowa odporność na korozję
• Łącza kierunkowe lub połączenie klienckie na średnie lub krótkie odległości w trudnych warunkach
• Możliwość obliczenia osiągalnej odległości z sekcji obliczeniowej
• W cenę wliczona jest osłona paraboliczna z tworzywa sztucznego

Parametry elektryczne:

• Zakres częstotliwości: 4,9 – 6,1 GHz
• Zysk: 24,5 ± 1 dBi
• Współczynnik SWR: 5,1 – 5,9 GHz ≤ 1,6
• Szerokość wiązki -3 dB: 9,0˚
• Izolacja między portami: 5,1 – 5,9 GHz ≥ 50 dB (typowo 53 dB) (pozostałe pasma częstotliwości ≥ 43 dB)
• Stosunek przód-tył: ≥ 44 dB
• Polaryzacja: Liniowa, pionowa/pozioma lub 45°

Parametry mechaniczne:

• Parabola: Ø 400 mm, stop aluminium
• Radome: Tworzywo sztuczne ABS odporne na promieniowanie UV
• Rodzaj złącza: Złącze N żeńskie
• Montaż na maszcie: Ø 40 - 120 mm
• Masa anteny: 2,4 kg
• Masa uchwytu: 2,4 kg

Zalecane akcesoria:

Do użytku z GentleBOXem JR-300 zalecamy:
- wersję ze złączami R-SMA (JRC - 24DuplEX - SMA)
- do użycia wersji ze złączami N, konieczne jest zastosowanie adaptera kątowego do złącza o polaryzacji poziomej

• Pigtail R-SMA/MMCX do JRC-24DuplEX-SMA
• Pigtail R-SMA/UF.L do JRC-24DuplEX-SMA
