SCOT EL-600SL2 Ponticello elettromagnetico (280 kg)

Interruttore elettromagnetico SCOT EL-600SL2

Commutatore elettromagnetico con capacità di carico: 280 kg
Alimentazione: DC 12V / 24V
Corrente: 480mA / 240mA
Uscita a relè: SÌ, NO/NC
LED informativoSÌ
Posizione di installazione: all'interno

I ponticelli elettromagnetici sono utilizzati nei sistemi di controllo degli accessi possono essere utilizzati in modo intercambiabile con gli incontri elettrici invertiti. Possono essere utilizzati nei sistemi di evacuazione in cui è necessario intervenire per aprire (sbloccare) la porta in caso di interruzione dell'alimentazione.

I loro vantaggio decisivo rispetto agli apriporta elettrici reversibili è l'assenza di meccanica parti mobili che richiedono lubrificazione, manutenzione o assistenza. Anche quando la porta viene aperta frequentemente, l'usura meccanica è praticamente inesistente.

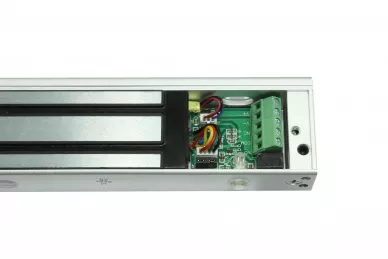

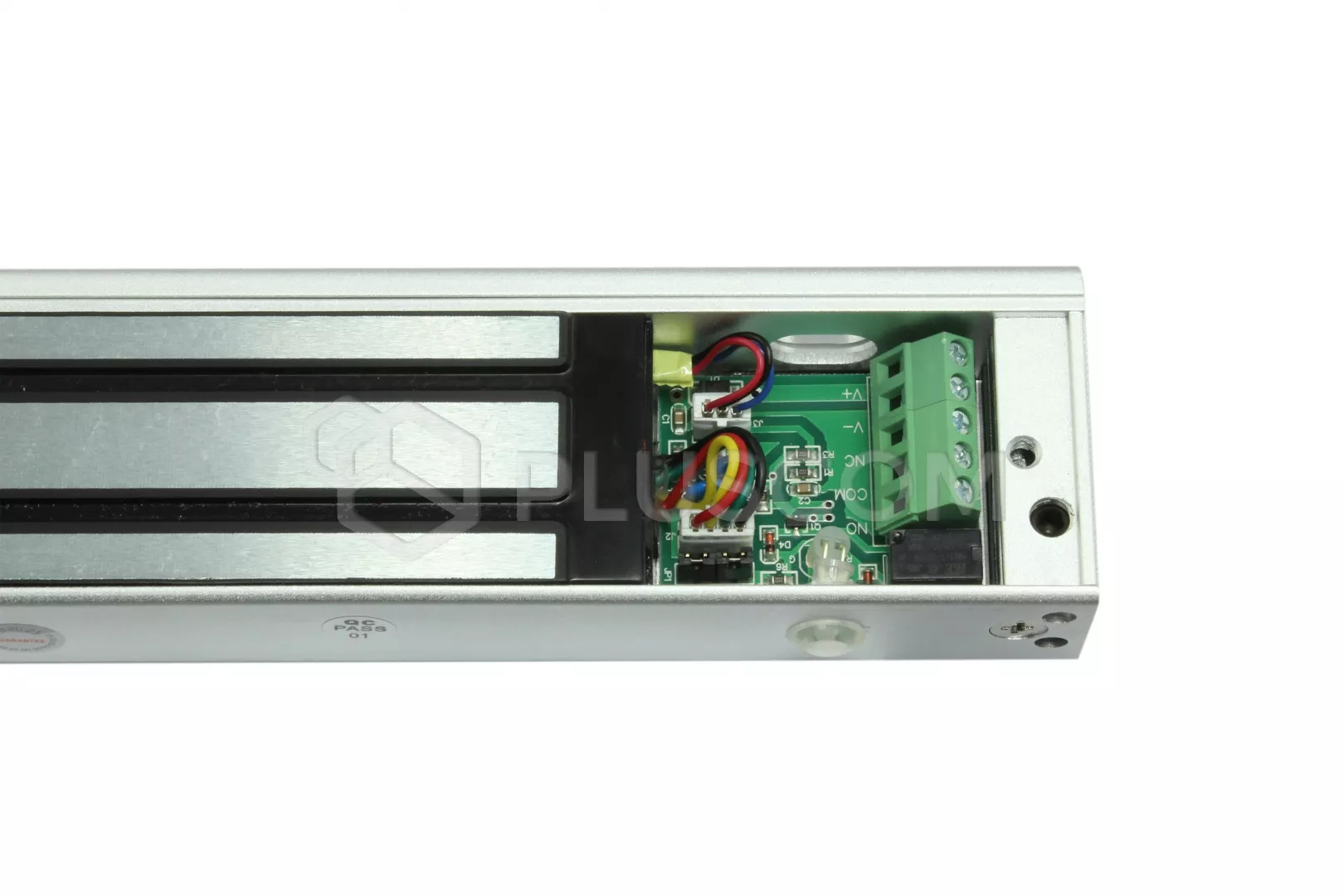

Il riscontro è è dotato di un relè NO/NCche può essere utilizzato in un sistema di controllo degli accessi per indicare lo stato della serratura. Questo ci permette di trasmettere informazioni del tipo "aperto/chiuso" al sistema di allarme per indicare lo stato della porta. Un LED bicolore situato sull'alloggiamento del ponticello indica lo stato dell'ingresso:

• se la porta è chiusa, il LED si illumina di verde
• quando la porta è aperta, o non completamente chiusa, il LED si accende di rosso
• quando la bobina non è alimentata - il LED è spento


PRINCIPIO DI FUNZIONAMENTO

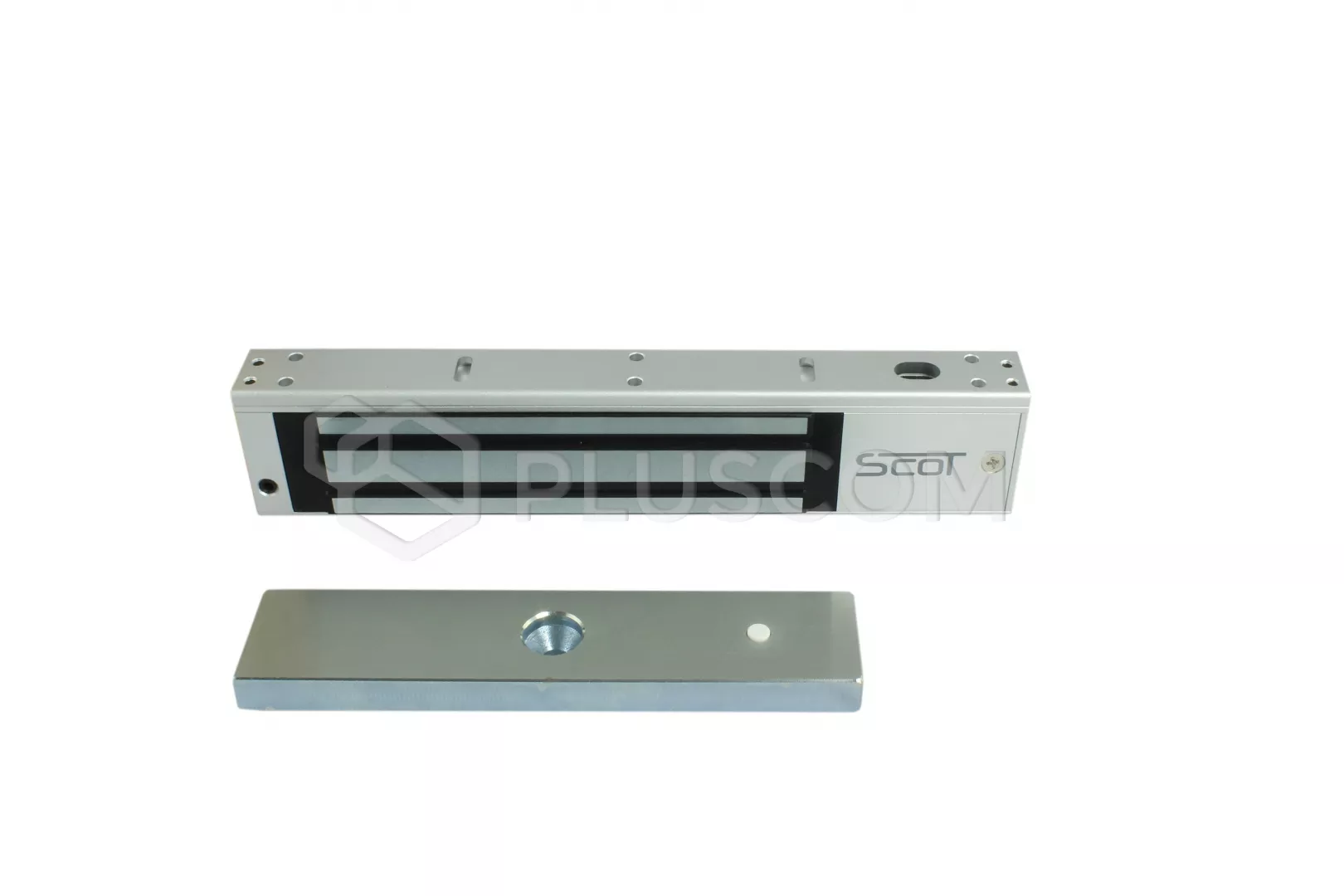

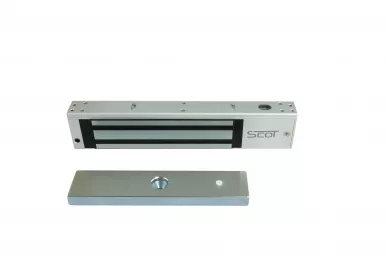

Si basa sull'elettromagnete montato sul telaio della porta che attrae una piastra metallica posta sul battente.
L'elettromagnete può sopportare una pressione fino a 280 kg.
Per bloccare la porta è necessario che ai morsetti sia presente una tensione.

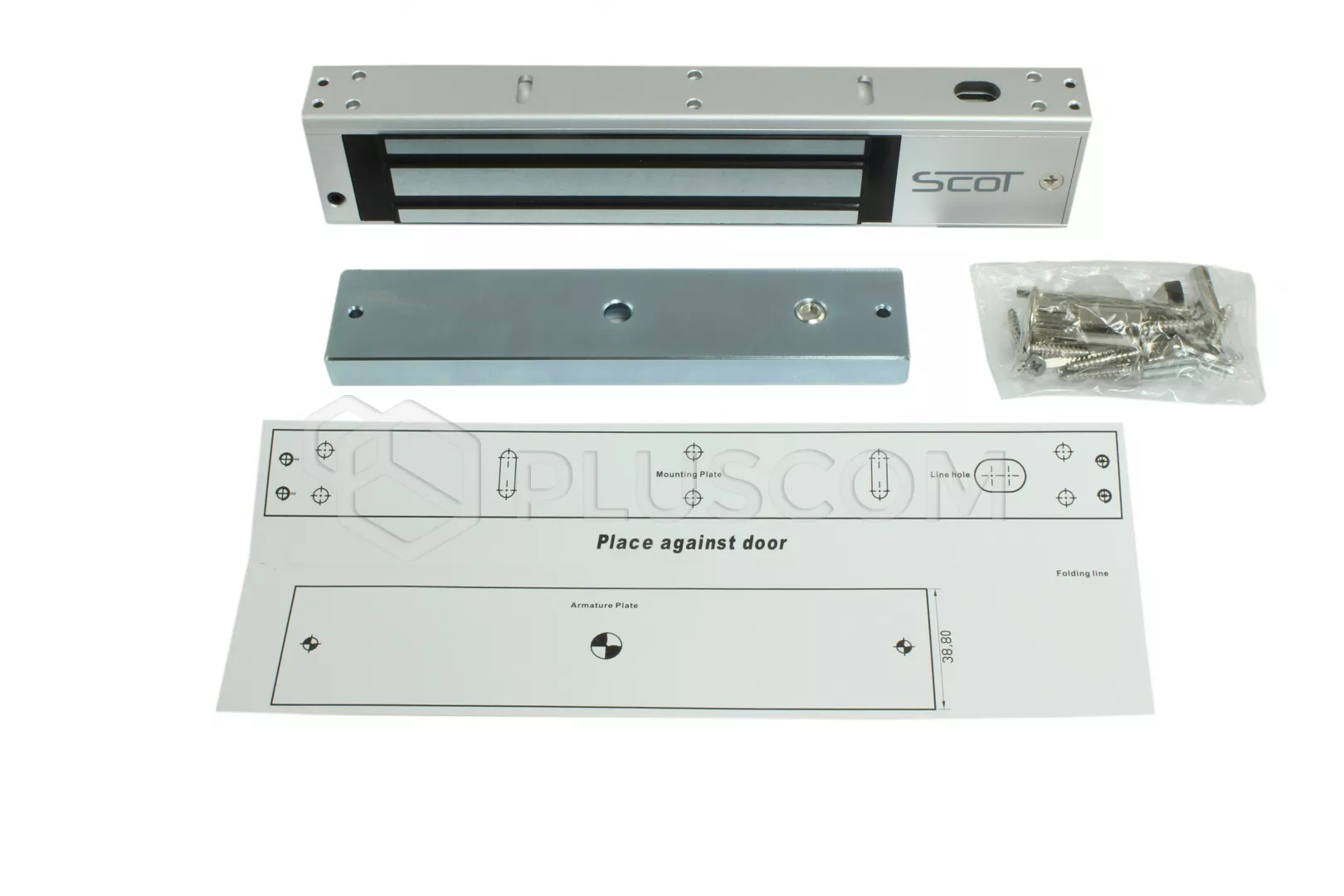

L'elettromagnete è montato di serie sul telaio della porta. La piastra metallica è avvitata al battente della porta.
