Interruttore elettromagnetico SCOT EL-1200SL2
Commutatore elettromagnetico con capacità di carico: 540 kg
Alimentazione: DC 12V / 24V
Corrente: 600mA / 300mA
Uscita a relè: SÌ, NO/NC
LED informativoSÌ
Posizione di installazione: all'interno
SCOT EL-1200SL2 Ponticello elettromagnetico (540 kg)
I ponticelli elettromagnetici sono
utilizzati nei sistemi di controllo degli accessi possono essere utilizzati in modo intercambiabile con gli incontri elettrici di inversione. Possono essere utilizzati nei sistemi di evacuazione in cui è necessario intervenire per aprire (sbloccare) la porta in caso di interruzione dell'alimentazione.
I loro
vantaggio decisivo rispetto agli apriporta elettrici reversibili
è l'assenza di meccanica
parti mobili che richiedono lubrificazione, manutenzione o assistenza. Anche quando la porta viene aperta frequentemente, l'usura meccanica è praticamente inesistente.
Il riscontro è

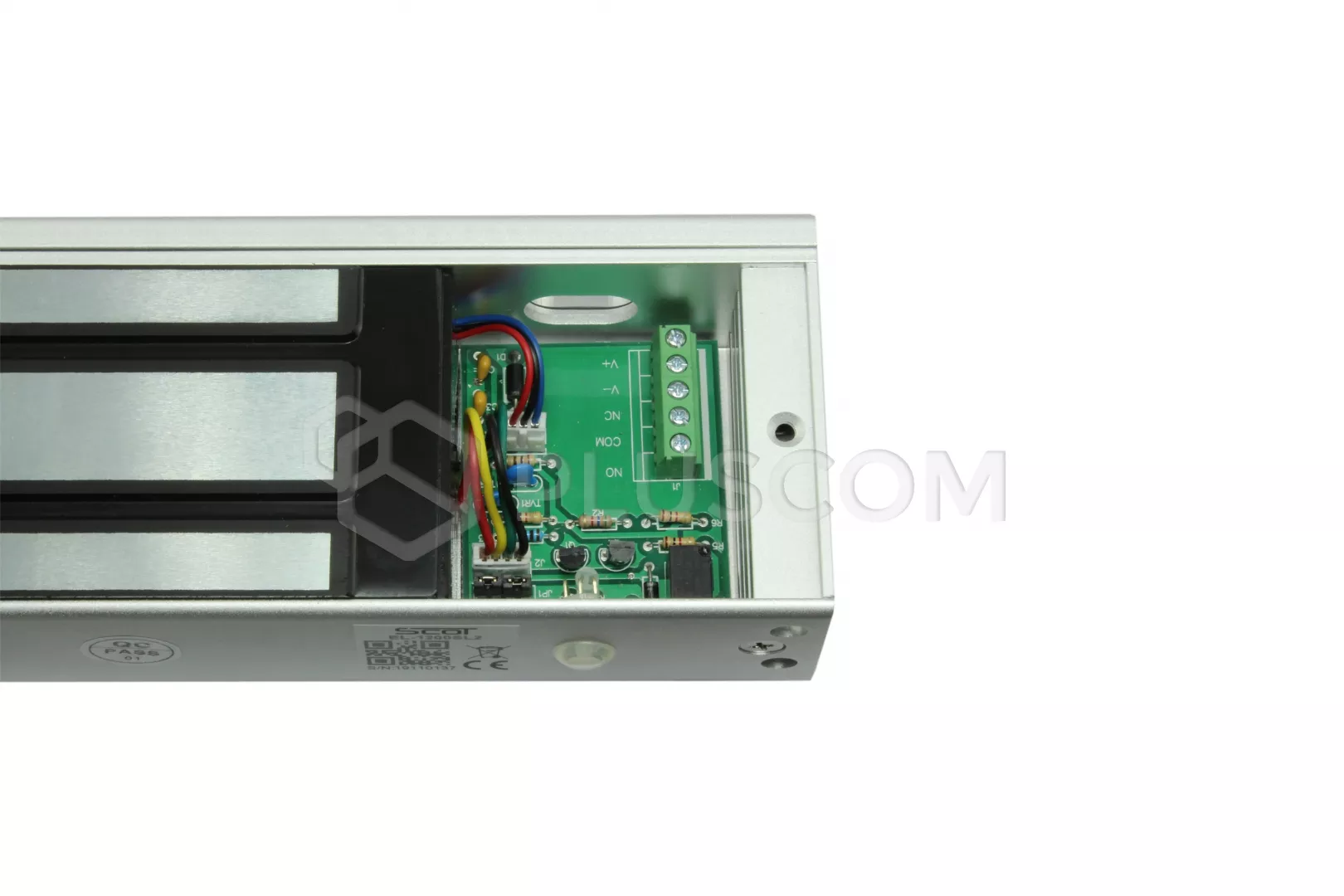

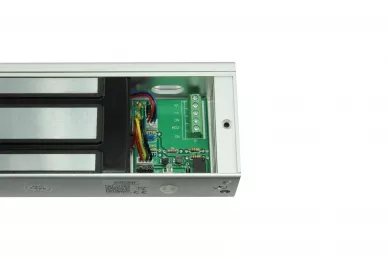

è dotato di un relè NO/NCche può essere utilizzato in un sistema di controllo degli accessi per indicare lo stato della serratura. Questo ci permette di trasmettere informazioni del tipo "aperto/chiuso" al sistema di allarme per indicare lo stato della porta. Un LED bicolore situato sull'alloggiamento del ponticello indica lo stato dell'ingresso:
- se la porta è chiusa, il LED si illumina di verde
- quando la porta è aperta, o non completamente chiusa, il LED si accende di rosso
- quando la bobina non è alimentata - il LED è spento
PRINCIPIO DI FUNZIONAMENTO

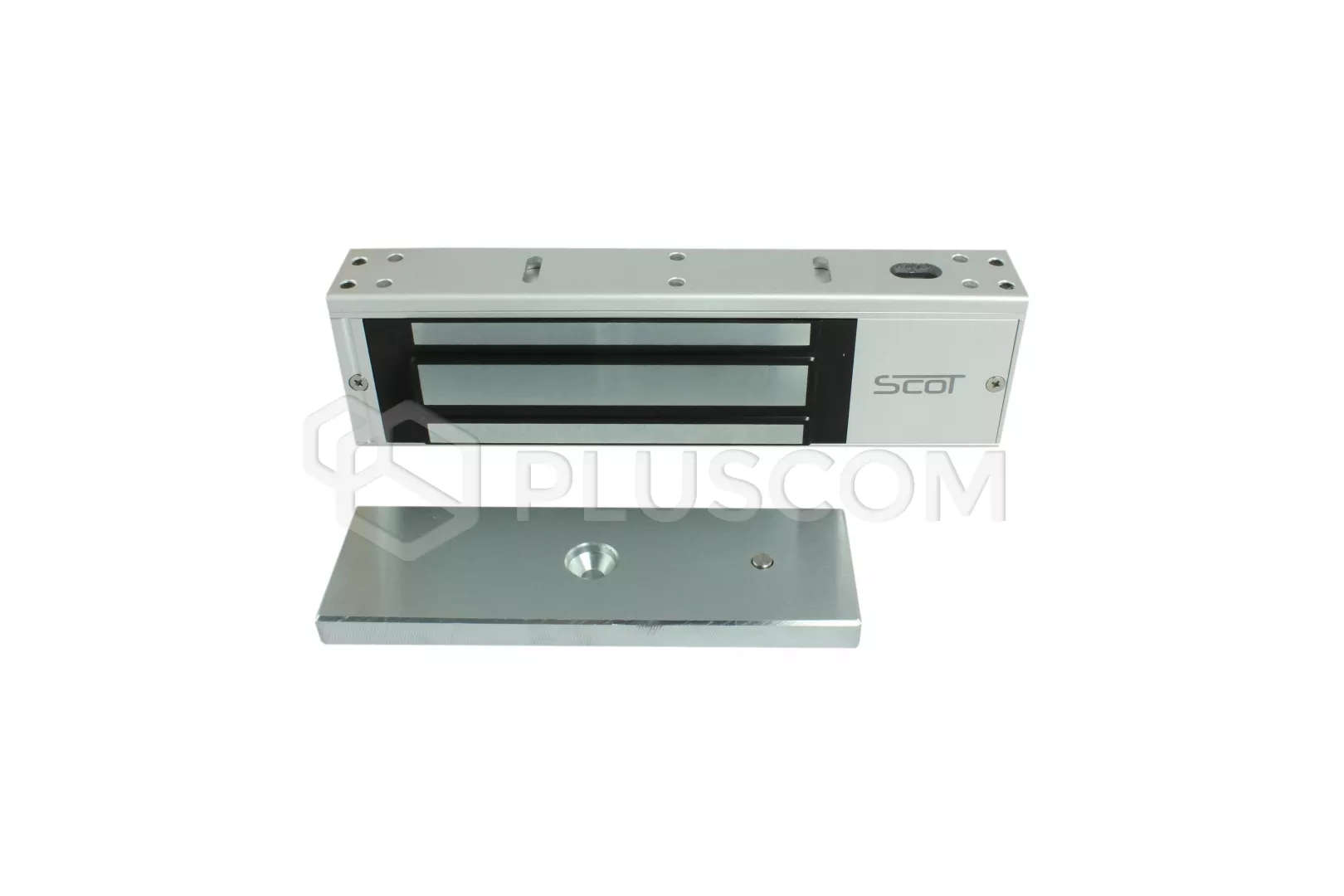

Si basa sull'elettromagnete montato sul telaio della porta che attrae una piastra metallica posta sul battente.
L'elettromagnete può sopportare pressioni fino a 540 kg.
Affinché la porta sia bloccata, è necessario che ai morsetti sia presente una tensione.
L'elettromagnete è montato di serie sul telaio della porta. La piastra metallica è avvitata al battente della porta.
