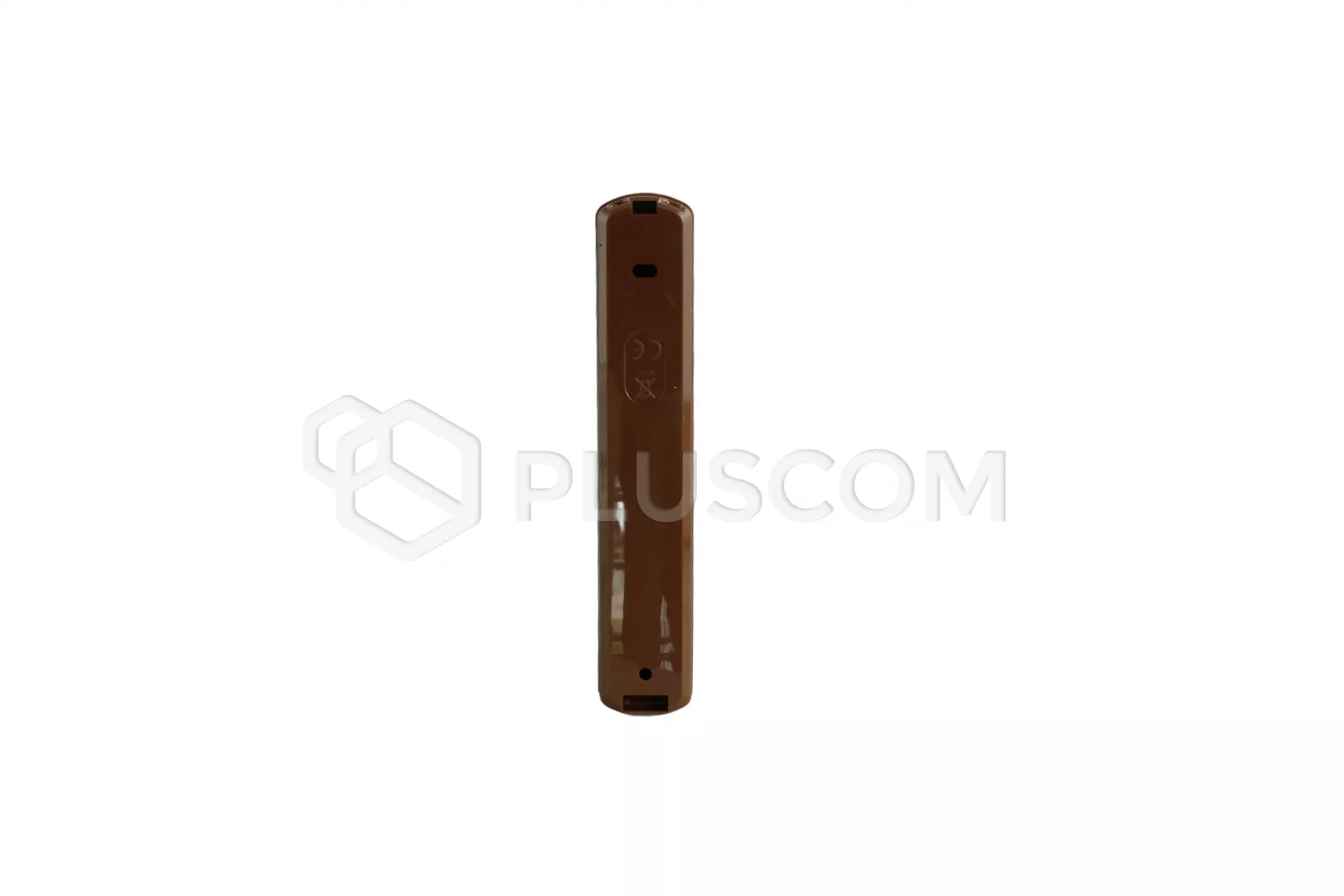

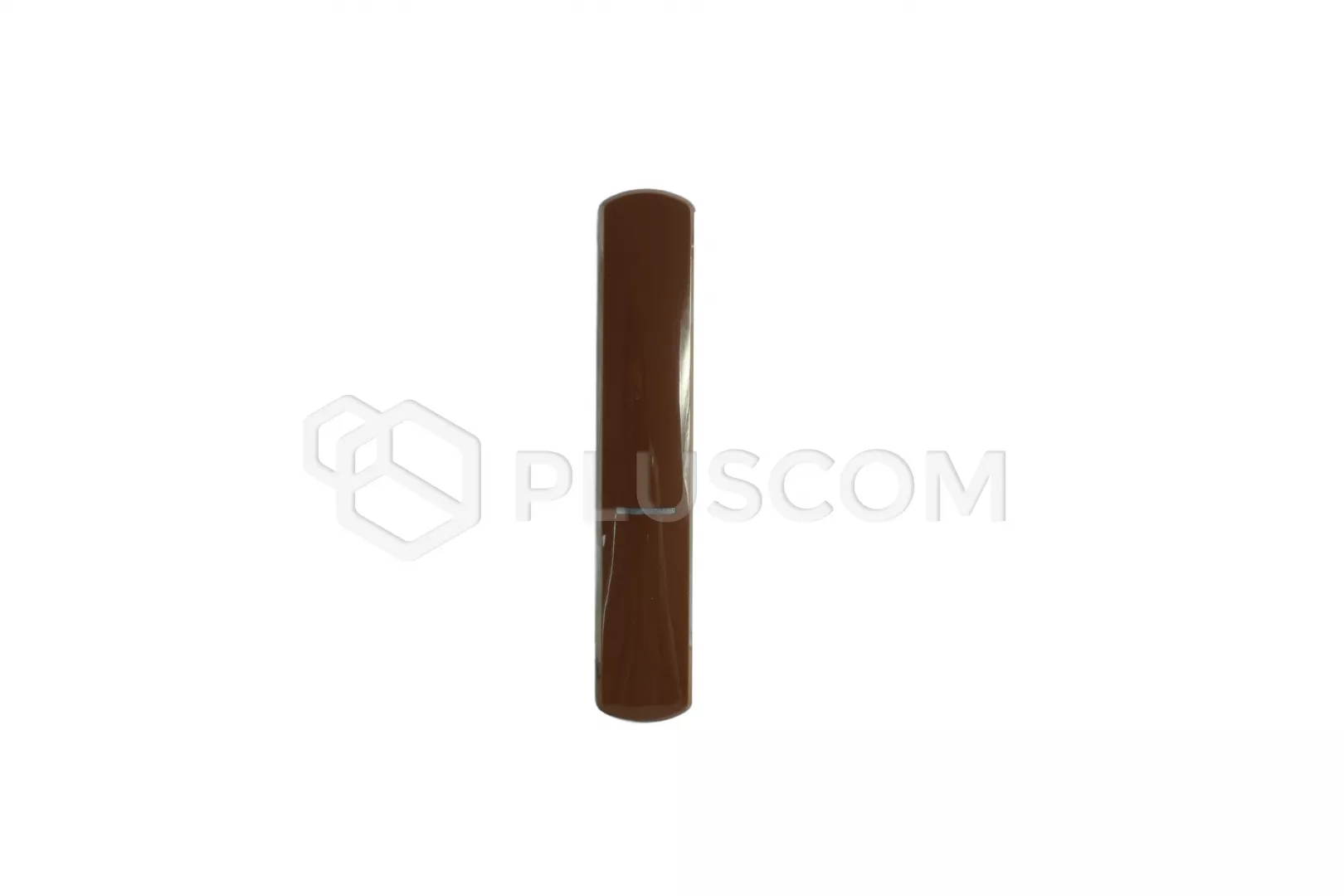

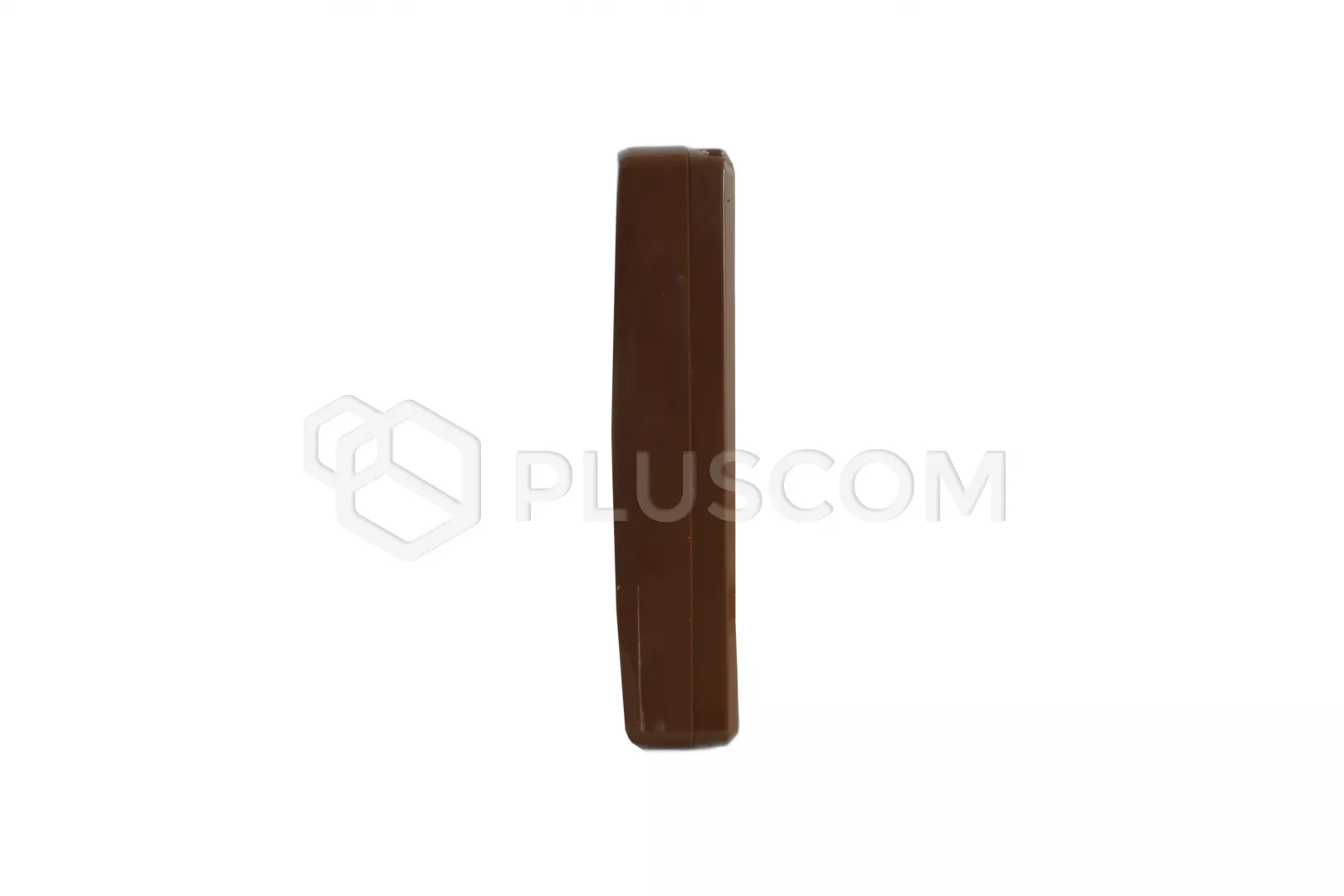

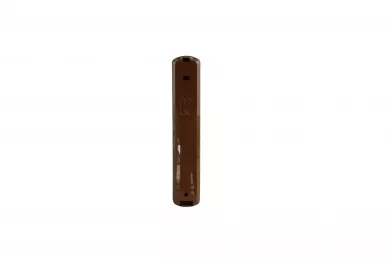

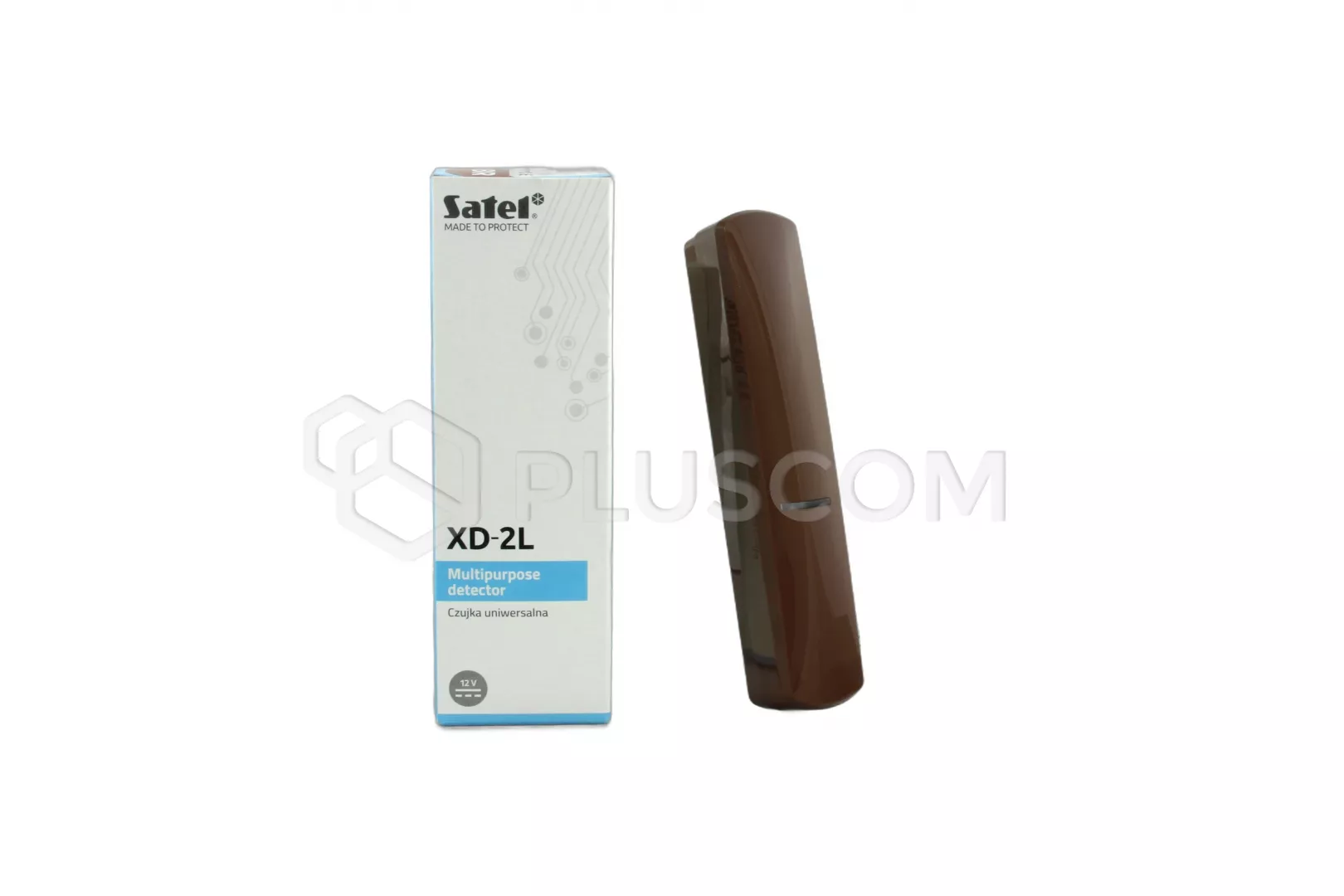

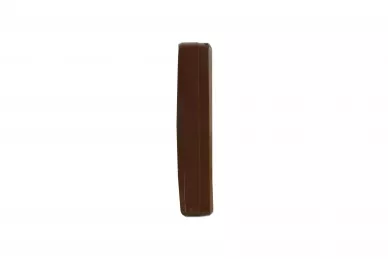

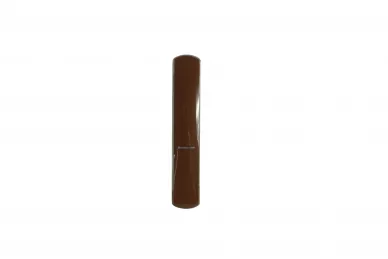

Satel XD-2L BR Rivelatore universale, marrone

Satel XD-2L BR Rivelatore universale cablato, marrone

Il rilevatore multifunzione XD-2L BR può funzionare con qualsiasi pannello di controllo. Nel piccolo alloggiamento sono stati integrati diversi rilevatori. Insieme al rilevatore vengono forniti due magneti per il montaggio a superficie e a incasso.

Caratteristiche:

• Selezione del tipo di rivelatore tramite DIP-switch
• selezione del tipo di uscita di allarme:
• • 2EOL/NC
  • NC
• Selezione delle resistenze parametriche per la configurazione 2EOL:
• • allarme: 1,1 kΩ / 2,2 kΩ / 4,7 kΩ / 5,6 kΩ / 6,8 kΩ
  • tamper: 1,1 kΩ / 2,2 kΩ / 4,7 kΩ / 5,6 kΩ
• LED di segnalazione
• LED di segnalazione accensione/spegnimento a distanza
• monitoraggio della tensione di alimentazione
• protezione antimanomissione contro l'apertura dell'involucro

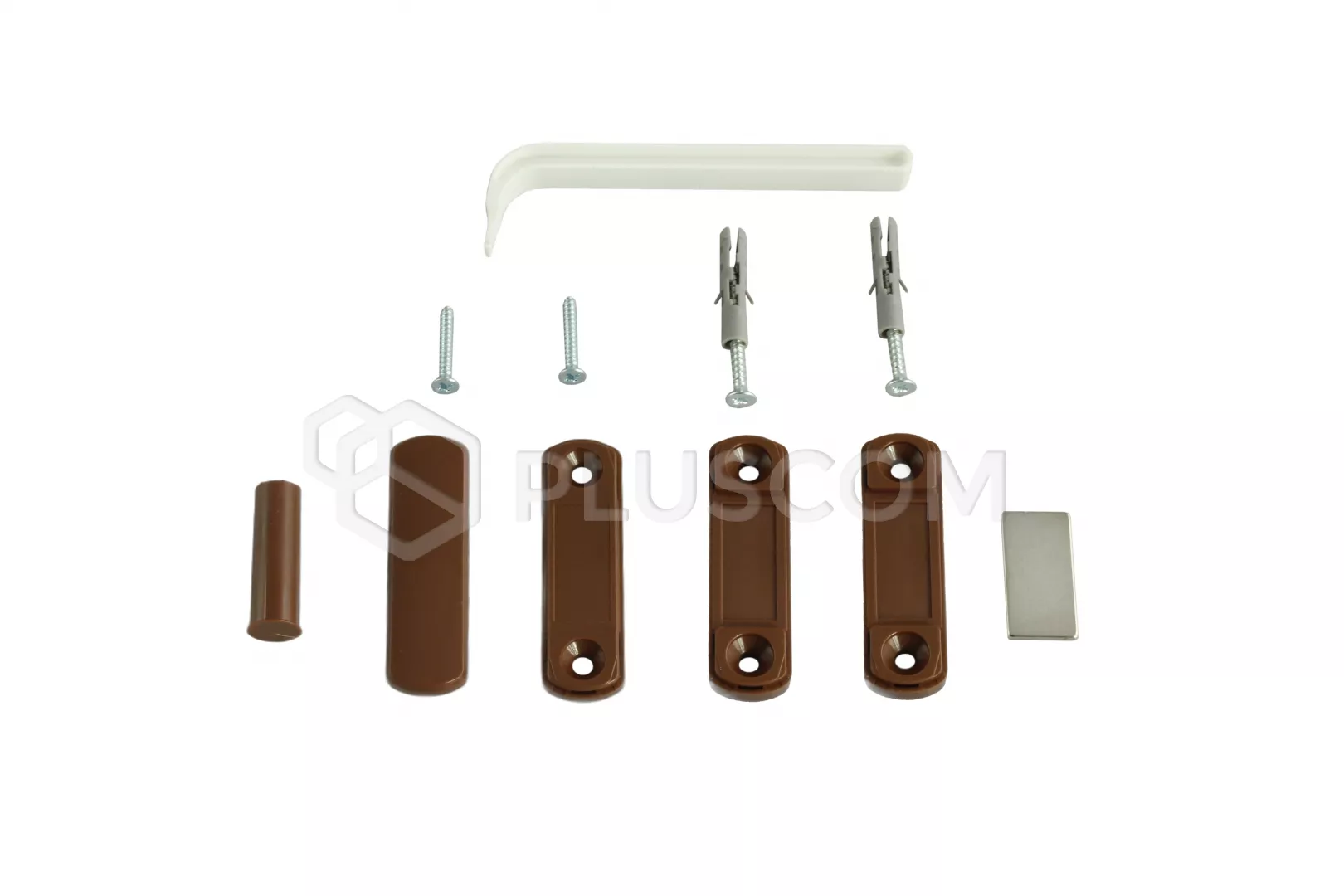

• 2 magneti inclusi (per il montaggio a superficie e a incasso)

Il rilevatore può funzionare in 4 modalità. Il tipo di rivelatore identificato nel sistema è determinato dall'installatore tramite i DIP-switch.

Rivelatore magnetico

• Rileva l'apertura di porte, finestre, ecc.
• ingresso per il collegamento di un rilevatore cablato di tipo NC (es. un altro rilevatore magnetico)
• 1 uscita di allarme

Rilevatore di urti

• Rileva gli urti e le vibrazioni che accompagnano i tentativi di forzare l'apertura di una porta o di una finestra.
• ingresso per il collegamento di un rilevatore cablato di tipo NC (ad es. un altro rilevatore magnetico)
• 1 uscita di allarme

Rilevatore di urti e magneti

• Rileva gli urti e le vibrazioni che accompagnano i tentativi di forzare l'apertura di una porta o di una finestra.
• Rilevamento dell'apertura di porte, finestre, ecc.
• ingresso per il collegamento di un rilevatore cablato di tipo NC (es. un altro rilevatore magnetico)
• 1 o 2 uscite di allarme

Rivelatore di allagamento

• Rilevamento di allagamenti in locali con installazione d'acqua
• 1 uscita di allarme

Se la tensione scende al di sotto di 9 V (±5%) per più di 2 secondi, il rilevatore segnala un guasto. Il guasto provoca l'accensione del LED e viene segnalato come allarme dall'uscita EOL o dalle uscite EOL e S (modalità di uscita a doppio allarme). La segnalazione di guasto continua per tutta la durata del guasto.

Dati tecnici

• tensione di alimentazione: 12 V CC ±25%
• consumo di corrente in stand-by: 11,5 mA
• consumo massimo di corrente: 15 mA
• uscite:
• • Allarme EOL (relè NC, carico resistivo): 40 mA / 24 V CC
  • allarme S (relè NC, carico resistivo): 40 mA / 24 V CC
• resistenza del contatto del relè
• • Uscita allarme EOL: 16 Ω
  • uscita di allarme S: 26 Ω
• Sensibilità ingresso Z1:
• • Rivelatore di tipo NC: 150 ms
  • sonda a diluvio: 1 s
• norme rispettate: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6
• Grado di protezione secondo EN 50131-2-6: Grado 2
• Classe ambientale secondo EN 50130-5: II
• intervallo di temperatura di funzionamento -10°C...+55°C
• umidità massima: 93±3%
• dimensioni dell'alloggiamento del rilevatore: 25 x 136 x 29 mm
• dimensioni dell'alloggiamento del magnete a montaggio superficiale: 15 x 52 x 6 mm
• dimensioni del cuscinetto per magneti a montaggio superficiale: 15 x 52 x 6 mm
• dimensioni dell'alloggiamento del magnete incassato: ø10 x 28 mm
• peso: 65 g
