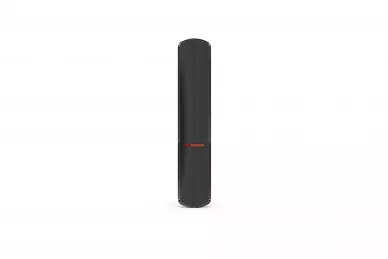

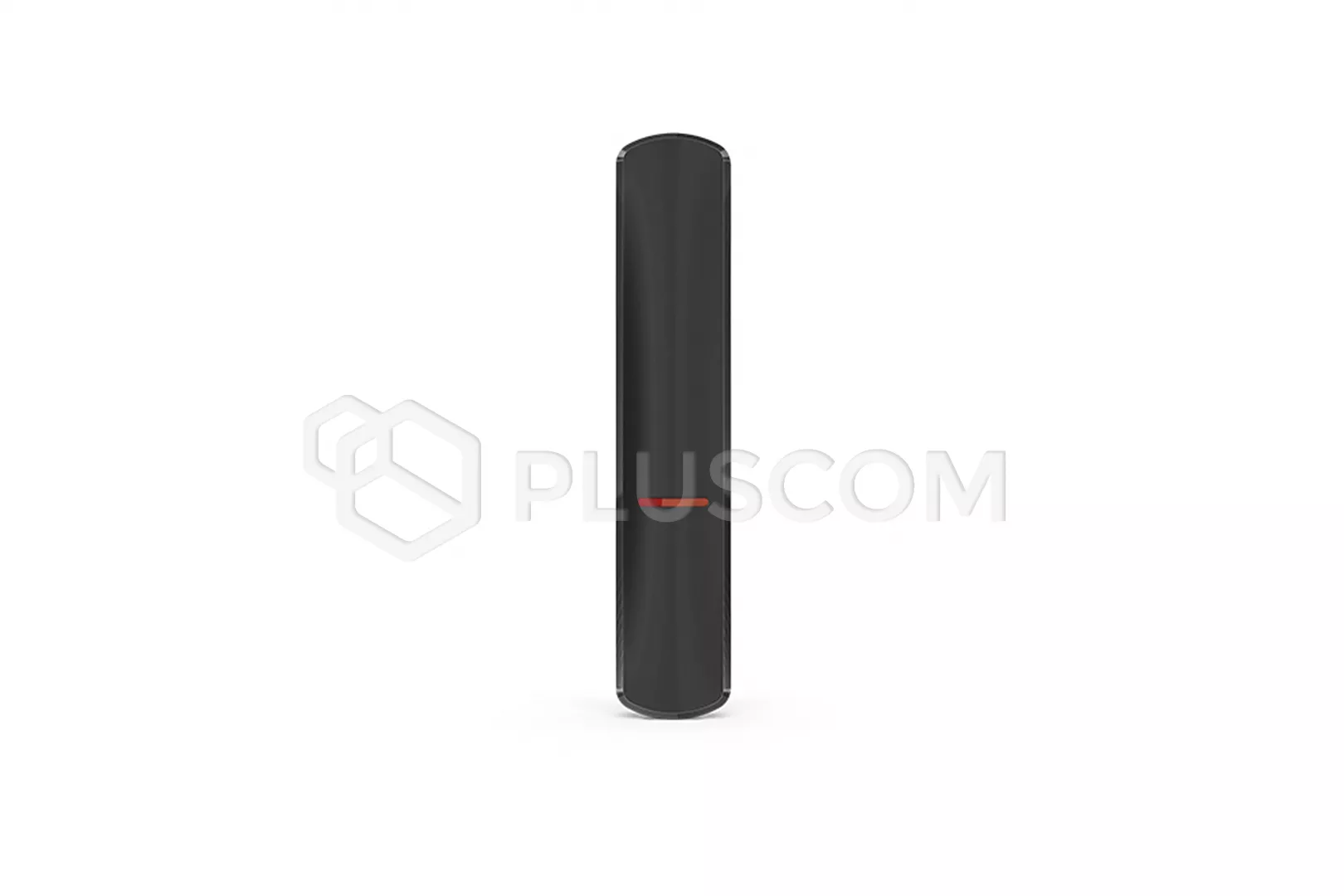

Satel XD-2 DG Rivelatore universale, grigio scuro

Satel XD-2 DG Rivelatore universale cablato, grigio scuro

Il rilevatore multifunzione XD-2 DG può funzionare con qualsiasi pannello di controllo. Nel piccolo alloggiamento sono stati integrati diversi rivelatori. Il rilevatore può funzionare in una delle 4 modalità. Il tipo di rivelatore identificato nel sistema è determinato dall'installatore mediante interruttori DIP. Insieme al rilevatore vengono forniti due magneti per il montaggio a superficie e a incasso.

MODALITÀ DI FUNZIONAMENTO DEL RIVELATORE:

Rivelatore magnetico

• rileva l'apertura di porte, finestre, ecc.
• è dotato di un ingresso per il collegamento di un rilevatore cablato di tipo NC
• 1 uscita di allarme

Rivelatore d'urto

• Rileva gli urti e le vibrazioni che accompagnano i tentativi di apertura forzata di una porta o di una finestra
• dispone di un ingresso per il collegamento di un rilevatore cablato di tipo NC
• 1 uscita di allarme

Rilevatore di urti e magneti

• Rilevamento di urti e vibrazioni che accompagnano i tentativi di apertura forzata di una porta o di una finestra
• rileva l'apertura di porte, finestre, ecc.
• ha un ingresso per il collegamento di un rilevatore NC cablato
• 1 o 2 uscite di allarme

Rivelatore di allagamento

• Rilevamento di allagamenti in locali con installazione d'acqua
• dispone di un ingresso per il collegamento di una sonda esterna per allagamenti FPX-1 (sonda da acquistare separatamente)

CARATTERISTICHE

• selezione della funzionalità del rivelatore tramite DIP-switch
• monitoraggio della tensione di alimentazione
• LED di segnalazione
• LED di segnalazione accensione/spegnimento a distanza
• a prova di manomissione contro l'apertura dell'alloggiamento e contro lo sganciamento da terra

DATI TECNICI

• tensione di alimentazione: 12 V DC
• consumo di corrente in standby: 12,5 mA
• consumo massimo di corrente: 14 mA
• uscite
• • allarme NC (relè NC, carico resistivo): 40mA/24V DC
  • allarme S (relè NC, carico resistivo): 40mA/24V CC
  • tamper (NC): 40mA/24V CC
• resistenza del contatto del relè
• • Uscita allarme NC: 26 Ω
  • Uscita allarme S: 26 Ω
• Sensibilità ingresso SNS:
• • Rivelatore di tipo NC: 150 ms
  • sonda a diluvio: 1 s
• norme rispettate: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6
• Grado di protezione secondo EN 50131-2-6: Grado 2
• Classe ambientale secondo EN 50130-5: II
• intervallo di temperatura di funzionamento -10°C...+55°C
• dimensioni dell'alloggiamento del rivelatore: 20 x 102 x 23 mm
• dimensioni dell'alloggiamento del magnete a montaggio superficiale: 15 x 52 x 6 mm
• dimensioni del cuscinetto per magneti a montaggio superficiale: 15 x 52 x 6 mm
• dimensioni dell'alloggiamento del magnete incassato: ø10 x 28 mm
• peso: 46 g
