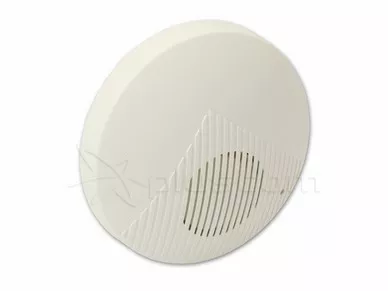

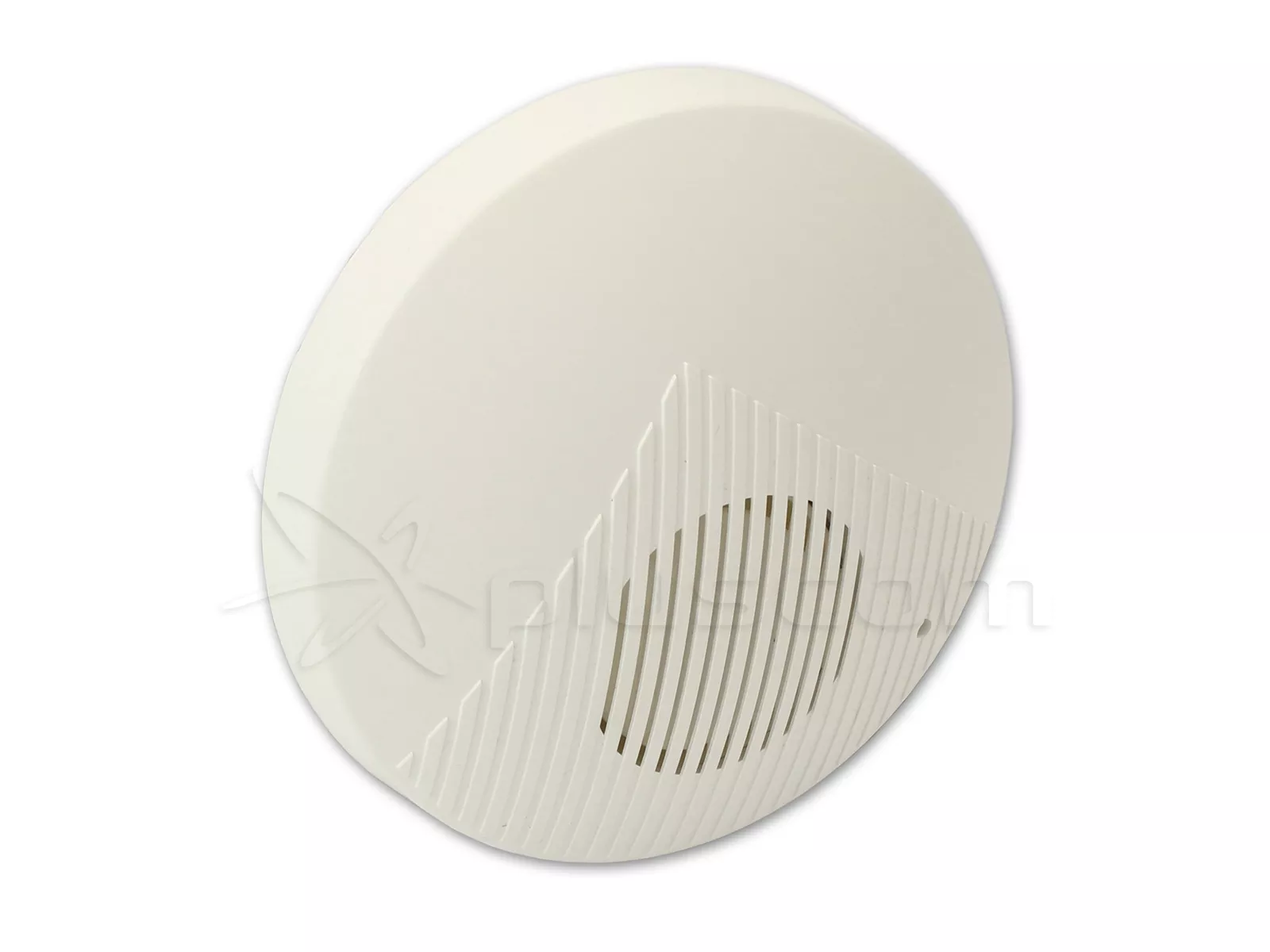

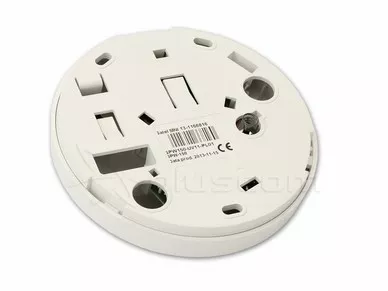

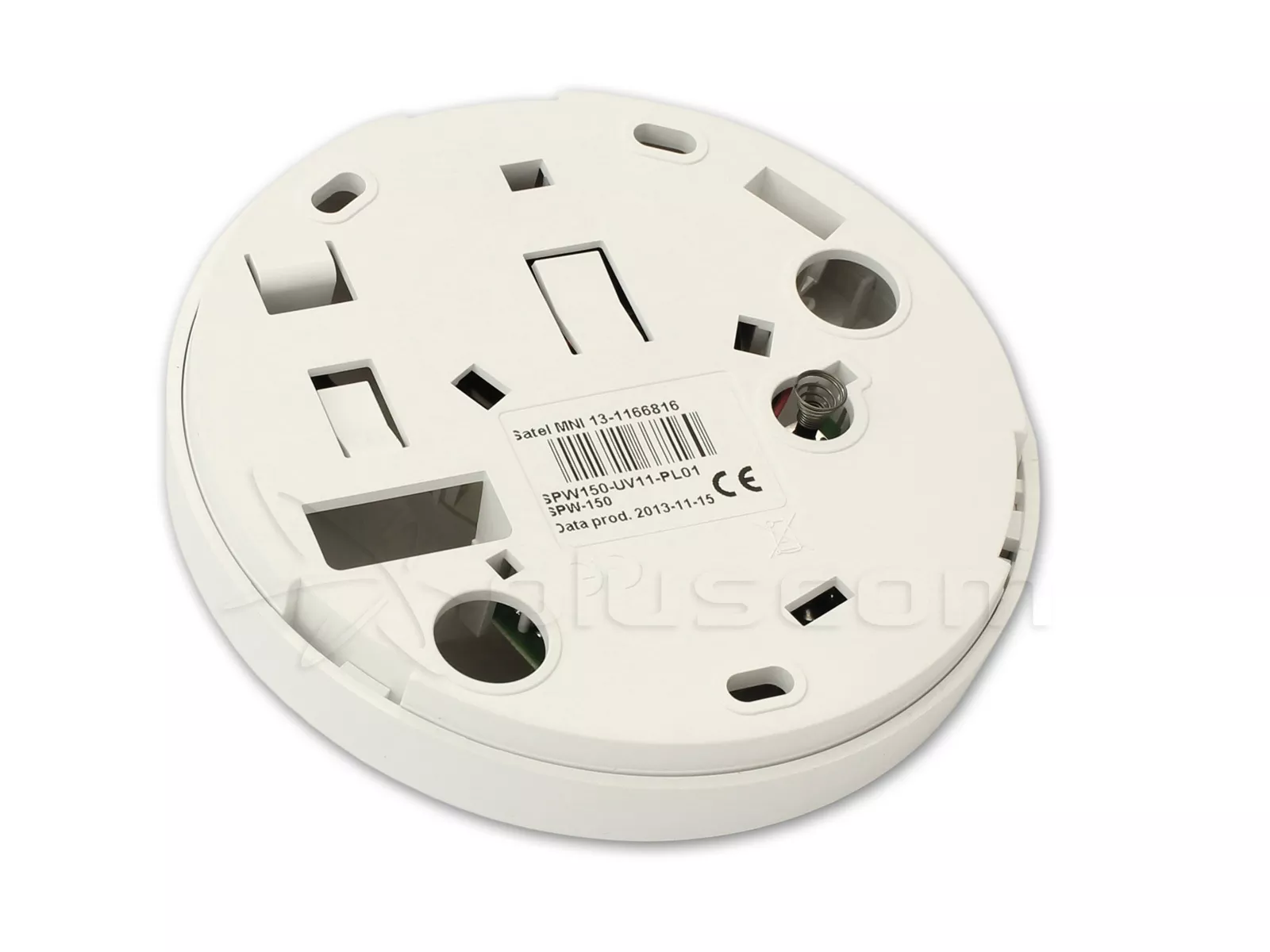

Satel SPW-150 Segnalatore acustico interno con alimentazione di emergenza

Il dispositivo di allarme SPW-150 è progettato per la segnalazione acustica di eventi di allarme all'interno della struttura protetta.

Alimentazione integrata L'alimentazione di emergenza fa sì che l'SPW-150 fornisca la segnalazione anche se viene scollegato dal pannello di controllo.

Caratteristiche

• Segnalazione acustica generata da un trasduttore piezoelettrico.
• Scelta di uno dei tre tipi di segnalazione acustica.
• Protezione antimanomissione contro l'apertura dell'alloggiamento e contro il distacco da terra.
• Batteria come fonte di alimentazione di emergenza.
• Allarme in caso di perdita dell'alimentazione esterna.

Satel SPW-150 Segnalatore acustico interno con alimentazione di emergenza

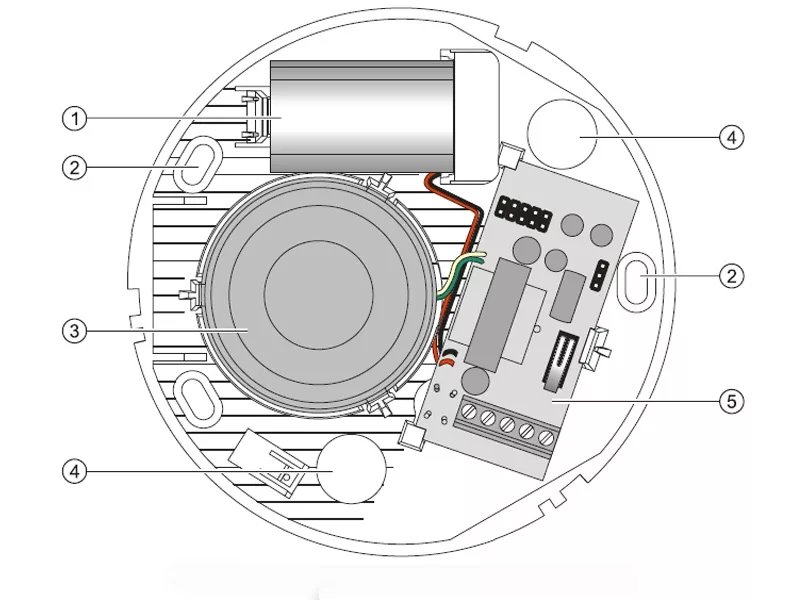

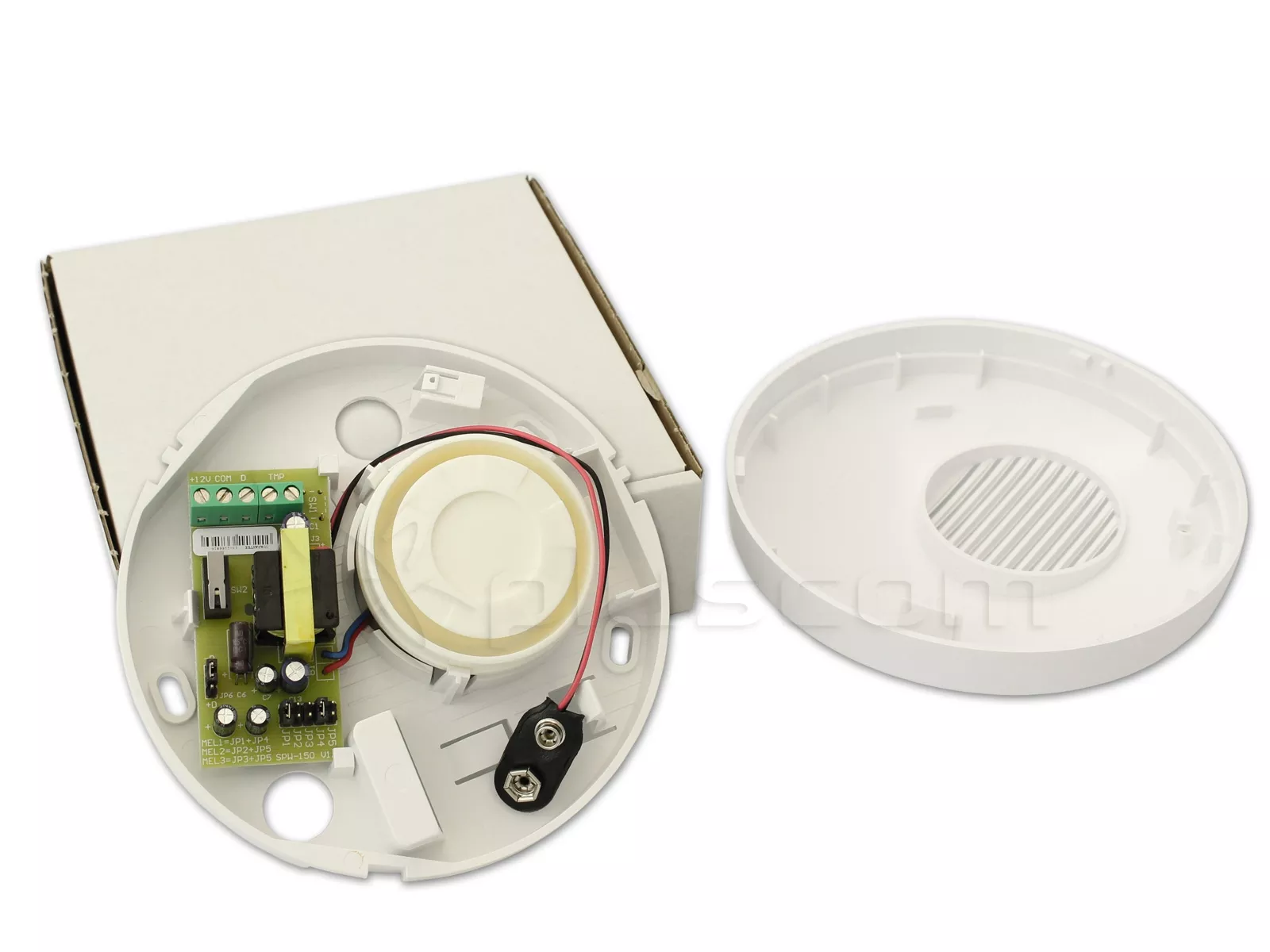

Note esplicative alla Figura 1:

1. batteria.
2. fori di montaggio.
3. trasduttore piezoelettrico.
4. fori per i cavi.
5. scheda elettronica.

Satel SPW-150 Segnalatore acustico interno con alimentazione di emergenza

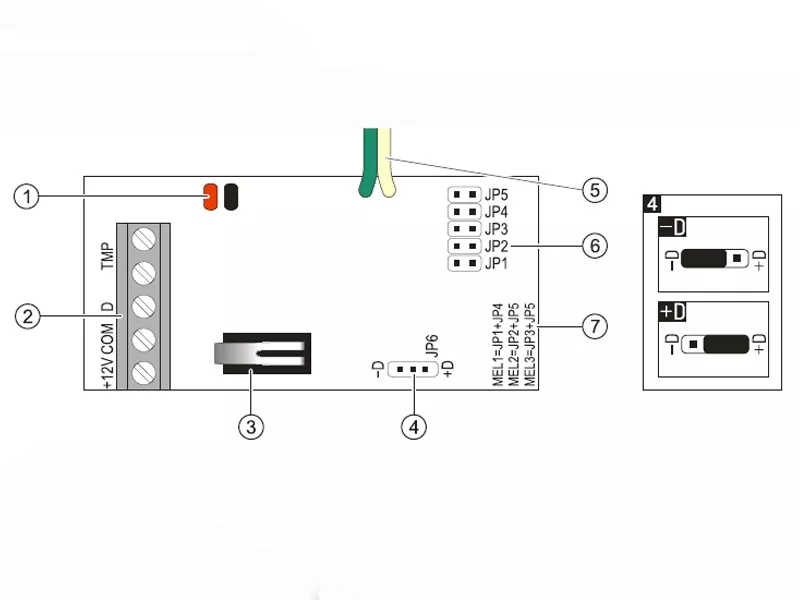

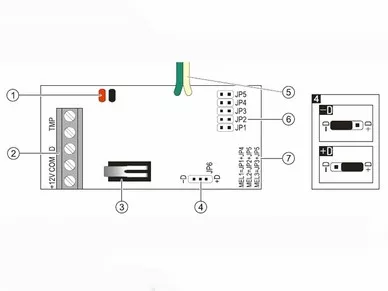

Note esplicative alla Figura 2:

1. fili alla batteria.
2. terminali:
   • +12V - ingresso alimentazione.
   • COM - terra.
   • D - ingresso di controllo della segnalazione.
   • TMP - contatto di manomissione.
3. Contatto antimanomissione che reagisce all'apertura dell'involucro.
4. Perni per la selezione dell'attivazione della segnalazione:
   • -D - quando la terra è interrotta (controllo della terra);
   • +D - in caso di interruzione di +12 V (controllo di +12 V CC ±15%).
5. fili al trasduttore piezoelettrico.
6. pin per la selezione del tipo di segnalazione acustica.
7. descrizione di come collegare i ponticelli per i segnali acustici corrispondenti.

Installazione e collegamento

• Il segnalatore acustico può essere utilizzato solo all'interno di locali protetti.
• Il montaggio della sirena deve essere effettuato su una superficie piana utilizzando tasselli e viti.
• Tutti i collegamenti elettrici devono essere effettuati con l'alimentazione disinserita.
• Non installare la batteria della sirena prima di aver completato l'installazione e aver alimentato il sistema di allarme. L'installazione della batteria prima dell'inserimento dell'alimentazione esterna farà scattare la segnalazione di allarme.
