Satel SP-4004 R Dispositivo di segnalazione acustico-ottica conforme a EN50131 Grade 2

Proprietà

• Segnalazione acustica generata da un trasduttore piezoelettrico.
• Possibilità di scegliere tra quattro tipi di segnalazione acustica.
• Scelta del livello di volume della segnalazione acustica.
• Possibilità di limitare la durata della segnalazione acustica in base alle normative locali.
• Segnalazione visiva tramite LED.
• Possibilità di utilizzare due LED come indicatori e di adattarne la funzionalità alle esigenze dell'utente.
• Possibilità di funzionamento con una batteria come fonte di alimentazione di emergenza.
• Elettronica protetta dagli agenti atmosferici.
• Protezione antimanomissione contro l'apertura dell'alloggiamento e contro il distacco da terra.
• Copertura interna in lamiera zincata.
• Alloggiamento in policarbonato ad alto impatto, caratterizzato da un'elevata resistenza meccanica.

Satel SP-4004 R Dispositivo di segnalazione acustico-ottica conforme a EN50131 Grade 2

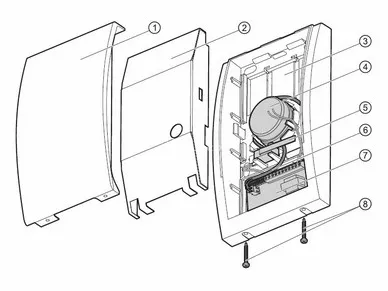

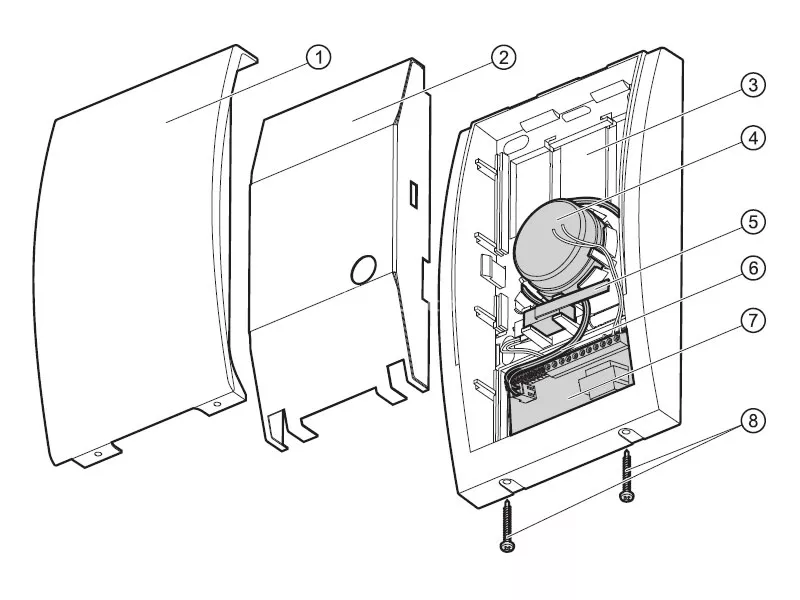

Spiegazione del disegno:

1. coperchio dell'alloggiamento.
2. coperchio metallico interno.
3. base dell'alloggiamento.
4. trasduttore piezoelettrico.
5. contatto antimanomissione.
6. fili per il collegamento alla batteria (rosso +, nero -).
7. modulo elettronico.
8. viti di bloccaggio del coperchio della custodia.

Alimentazione principale

La sirena richiede un'alimentazione a 12 V ±15% CC.

Alimentazione di emergenza

Come alimentazione di emergenza è possibile utilizzare una batteria al piombo da 6 V / 1,2 Ah.

Satel SP-4004 R Dispositivo di segnalazione acustico-ottica conforme a EN50131 Grade 2

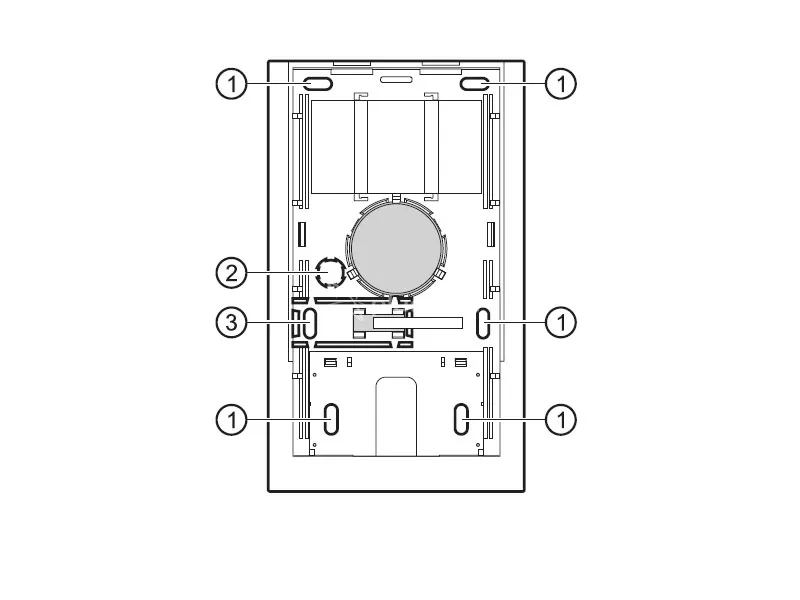

Spiegazione della figura:

1. Foro di montaggio.
2. foro di cablaggio.
3. foro di montaggio per tamper
