I rilevatori magnetici sono costituiti da due componenti: un sensore magnetico (interruttore reed) i magnete. Un interruttore reed posto vicino al magnete chiude il circuito elettrico.
Ciascun elemento del rivelatore è stato collocato in una posizione identica a quella del magnete. alloggiamento a tenuta stagna - la parte che contiene il contattore è dotata di cavi elettrici.

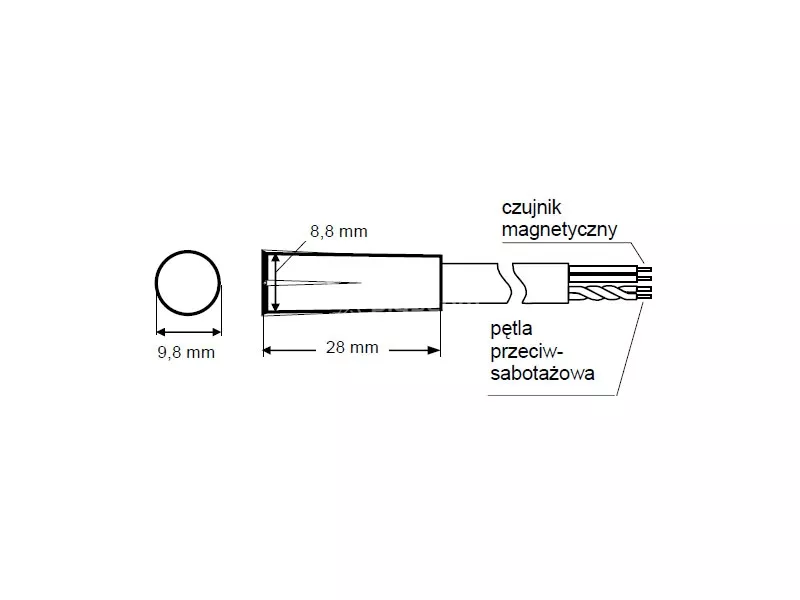

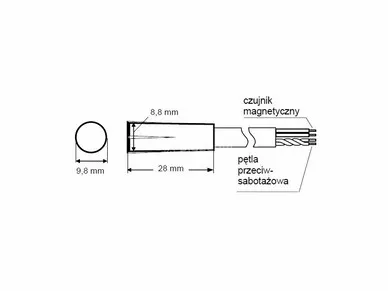

Due fili sono collegati all'interruttore reed e due (attorcigliati insieme) formano il circuito di manomissione.
L'S-2 è adatto al montaggio a incasso.
I rilevatori magnetici possono essere utilizzati ovunque sia necessario controllare lo stato di porte, finestre o altri elementi mobili, ad esempio in un edificio. Per proteggere o controllare l'accesso a specifici oggetti, stanze, dispositivi; nei sistemi di automazione, ecc.

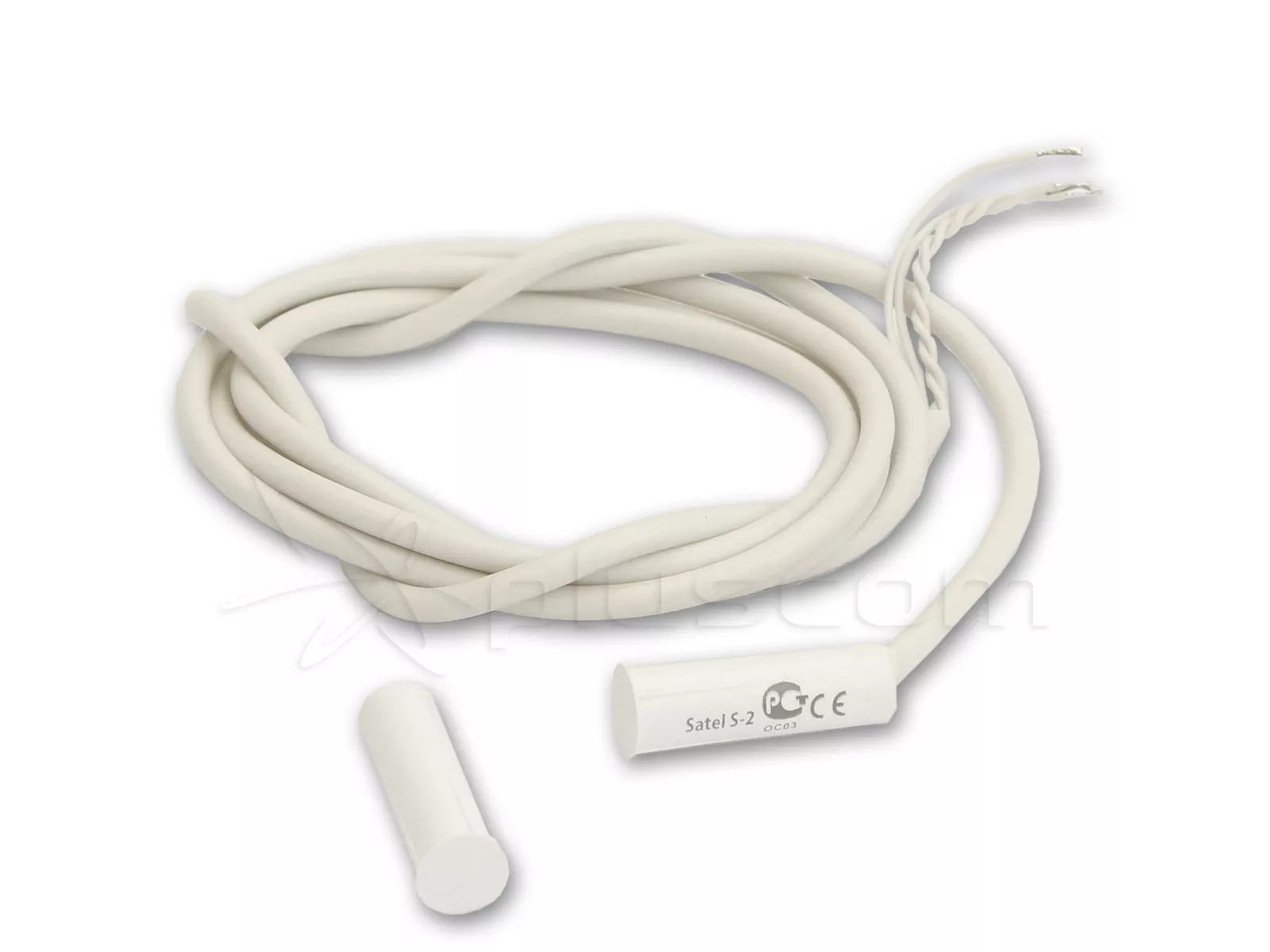

Satel S-2 Rivelatore magnetico (bianco)
Installazione
L'elemento di rilevamento contenente il magnete deve essere montato sulla parte mobile e l'interruttore reed sulla parte fissa della porta, della finestra, ecc. protetta. I rilevatori da infilare S-2 sono progettati per il montaggio frontale in materiali come il legno o la plastica. Le pareti in cui il rilevatore deve essere montato devono avere uno spessore di almeno 10 mm, in modo da garantire un'adeguata stabilità degli elementi montati. Per praticare i fori per i rilevatori S-2 si deve utilizzare un trapano da ø9 mm. Il rilevatore S-2 si monta premendo. Gli elementi montati possono essere rinforzati con un adesivo adatto. Il magnete deve trovarsi nel raggio d'azione dell'interruttore reed. Lo spostamento degli assi del magnete e dell'interruttore reed nei rilevatori cilindrici non deve superare i 10 mm per S-2.
Note
In nessun caso l'elemento contenente il magnete deve essere accorciato (tagliato).
È necessario prestare particolare attenzione durante l'assemblaggio della parte del rilevatore contenente il contattore. Non deve essere martellato o schiacciato nel foro con un martello, poiché al suo interno contiene un componente delicato che può essere danneggiato.
