I rilevatori magnetici sono costituiti da due componenti: un sensore magnetico (interruttore reed) i magnete. Un interruttore reed posto vicino al magnete chiude il circuito elettrico.

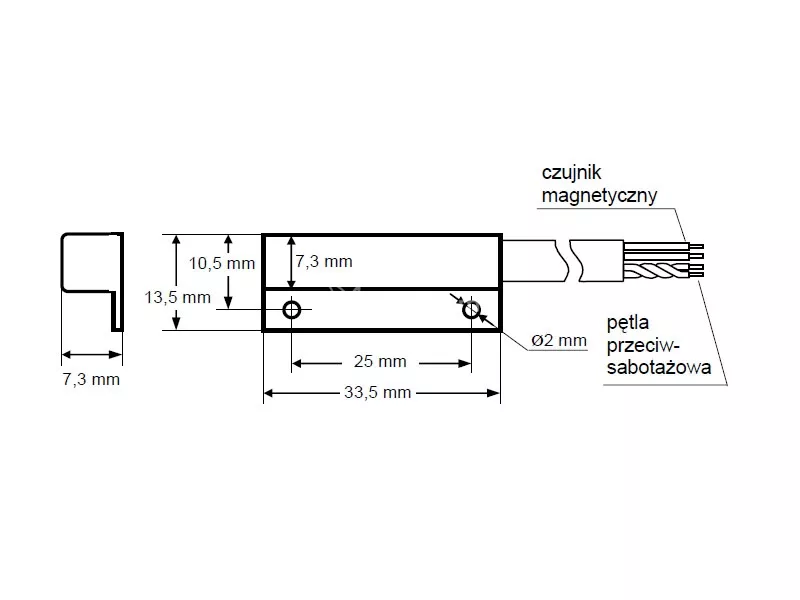

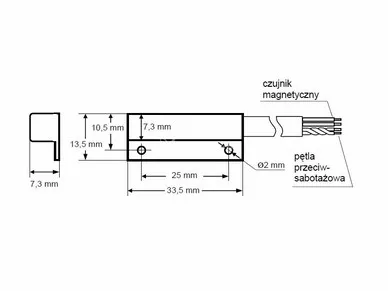

Ciascun elemento del rivelatore è stato collocato in una posizione identica a quella del magnete. alloggiamento a tenuta stagna - la parte contenente l'interruttore reed è dotata di cavi elettrici.
Due fili sono collegati all'interruttore reed e due (attorcigliati insieme) formano il circuito di manomissione.
S-1 è adatto al montaggio in superficie
I rilevatori magnetici possono essere utilizzati ovunque sia necessario controllare lo stato di porte, finestre o altri elementi mobili, ad esempio nel caso di una porta o di una finestra. per proteggere o controllare l'accesso a specifici oggetti, stanze, dispositivi; nei sistemi di automazione, ecc.

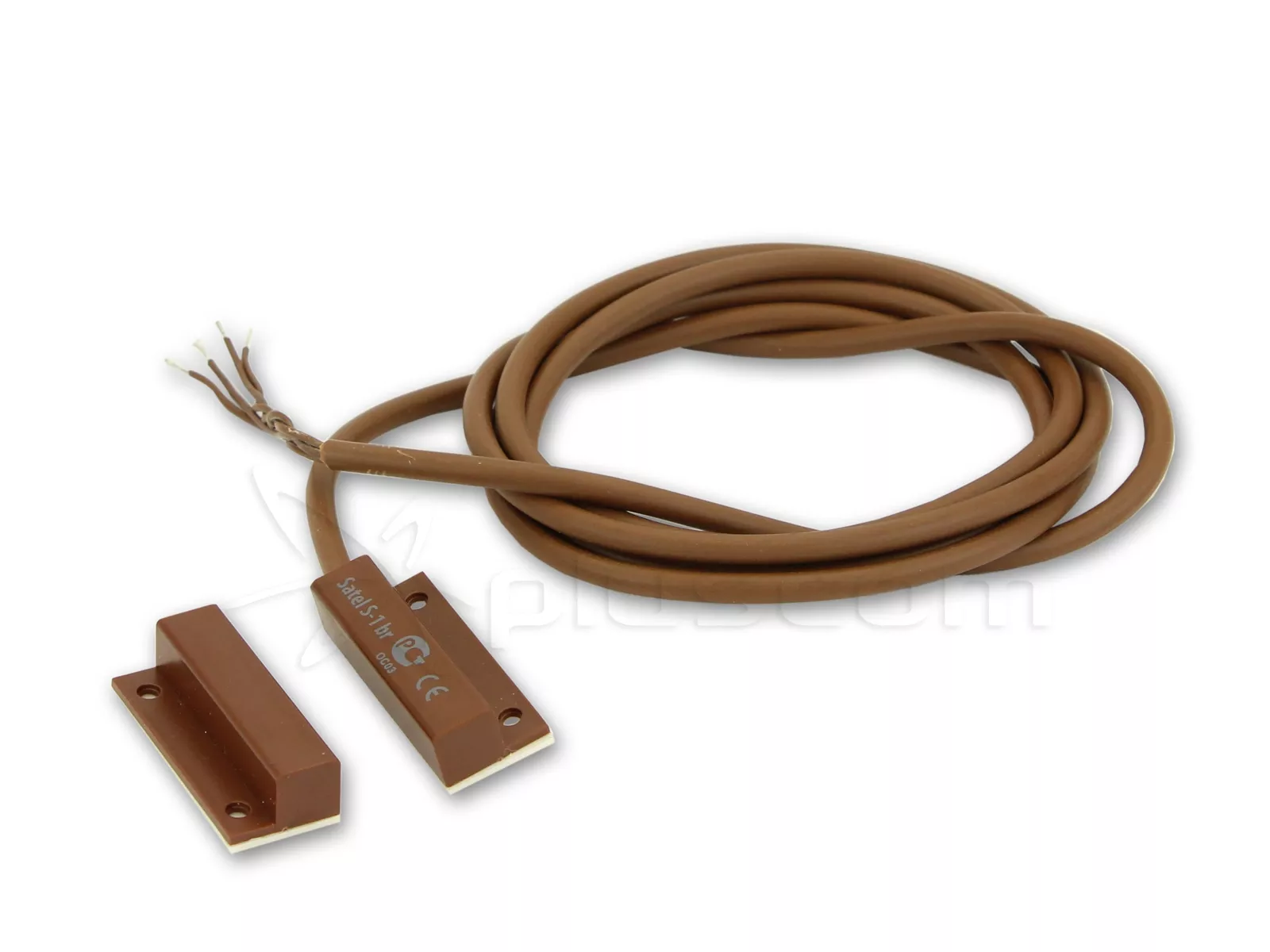

Satel S-1 BR Rilevatore magnetico (marrone)
Installazione
L'elemento di rilevamento contenente il magnete deve essere montato sulla parte mobile, mentre l'interruttore reed deve essere montato sulla parte fissa della porta, della finestra, ecc. da proteggere. Gli elementi del rivelatore S-1 vengono fissati alla superficie mediante viti, colla adatta o nastro biadesivo.
Note
In nessun caso l'elemento contenente il magnete deve essere accorciato (tagliato).
È necessario prestare particolare attenzione quando si assembla la parte del rilevatore contenente l'interruttore reed. Non deve essere martellato o schiacciato nel foro con un martello, poiché al suo interno contiene un elemento delicato che potrebbe essere danneggiato.
