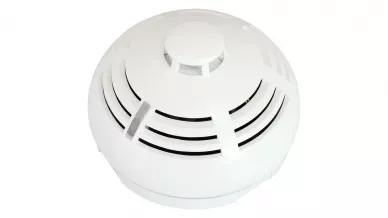

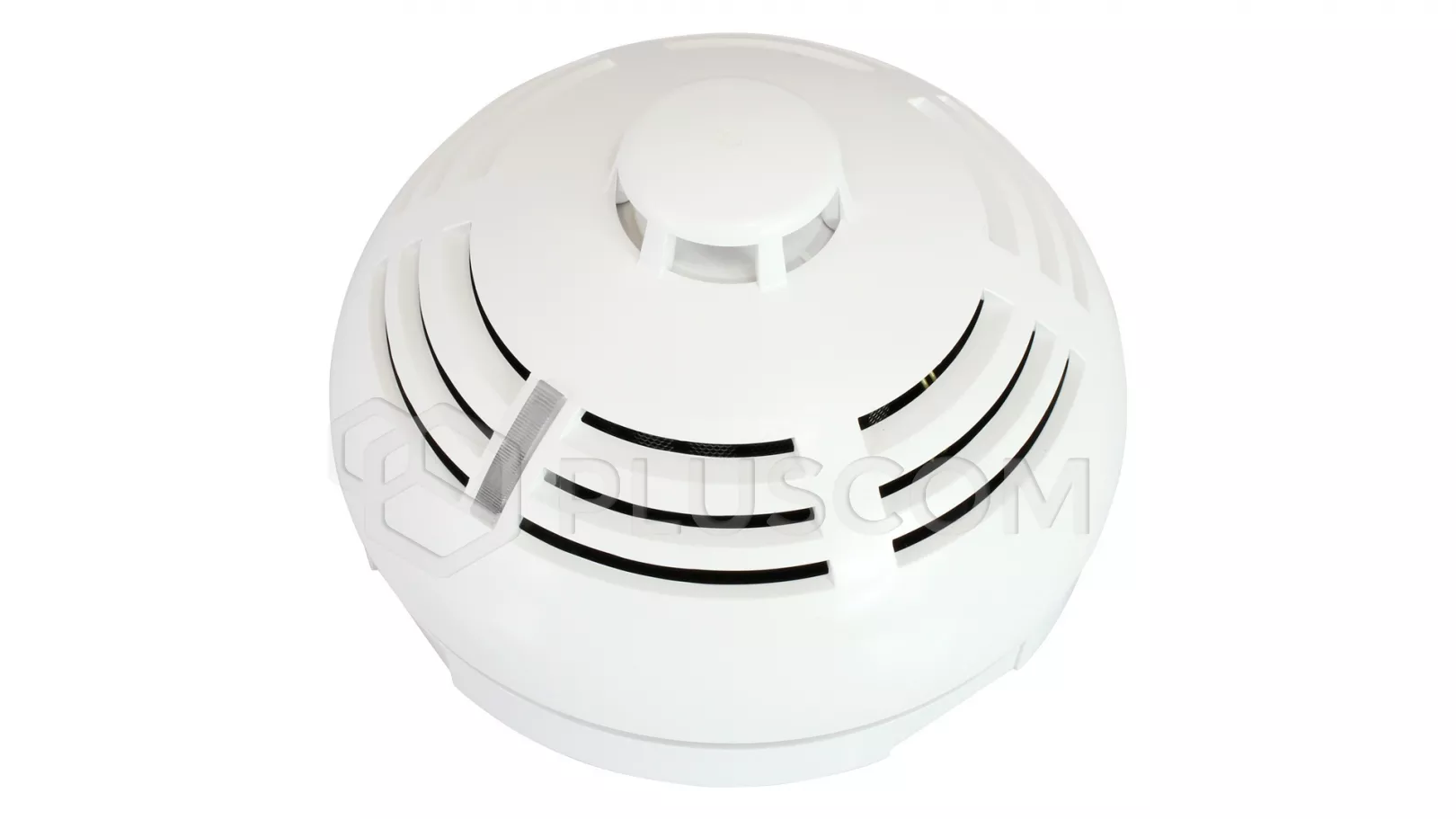

Un rilevatore di fumo e calore progettato per fornire un rilevamento precoce di un incendio in corso. Oltre a trasmettere informazioni sulla minaccia al pannello di controllo, il rivelatore MSD-300 può avvertire del pericolo per mezzo di un segnalatore acustico incorporato. A differenza dei tipici rilevatori di fumo, questo dispositivo reagisce non solo al fumo visibile, ma anche a un rapido aumento della temperatura, offrendo una protezione più completa contro il pericolo di incendio.
Caratteristiche:
- Rivelatore di fumo visibile conforme alla norma EN 54-7.
- Sensore termico conforme alla norma EN 54-5.
- LED rosso per la segnalazione visiva.
- Trasduttore piezoelettrico per la segnalazione acustica.
- Funzione di test.
- Contatto antimanomissione (supervisionato per il funzionamento di MICRA).
Descrizione del funzionamento
Per rilevare il fumo visibile si utilizza un metodo ottico. Quando la concentrazione di fumo nella camera ottica supera una soglia definita, scatta un allarme. I parametri di funzionamento del rilevatore di fumo vengono modificati in base alle variazioni di temperatura registrate dal sensore termico (termistore).
Il sensore termico funziona in conformità ai requisiti della classe A1R (EN 54-5). L'allarme scatta se viene superata la soglia di temperatura specificata (54 °C - 65 °C) o se la temperatura aumenta troppo rapidamente.
L'allarme viene segnalato otticamente (illuminazione LED continua) e acusticamente (suono intermittente) per 2 minuti. Premendo il pulsante di prova/ripristino (contrassegnato con A nella Figura 1) durante l'allarme, quest'ultimo viene annullato. Le informazioni sull'allarme vengono trasmesse via radio al modulo di allarme MICRA. Una volta cessate le cause dell'allarme, viene inviato un messaggio di fine allarme.
Ogni 15 minuti, il rilevatore invia una trasmissione con informazioni sul contatto di manomissione e sullo stato della batteria. Le trasmissioni periodiche sono utilizzate per monitorare la presenza e le prestazioni del rilevatore da parte del modulo MICRA.
Applicazione:
Segnalazione di un incendio in corso in piccoli locali: chioschi, bungalow, boutique, garage indipendenti e officine.
Contenuto del kit:

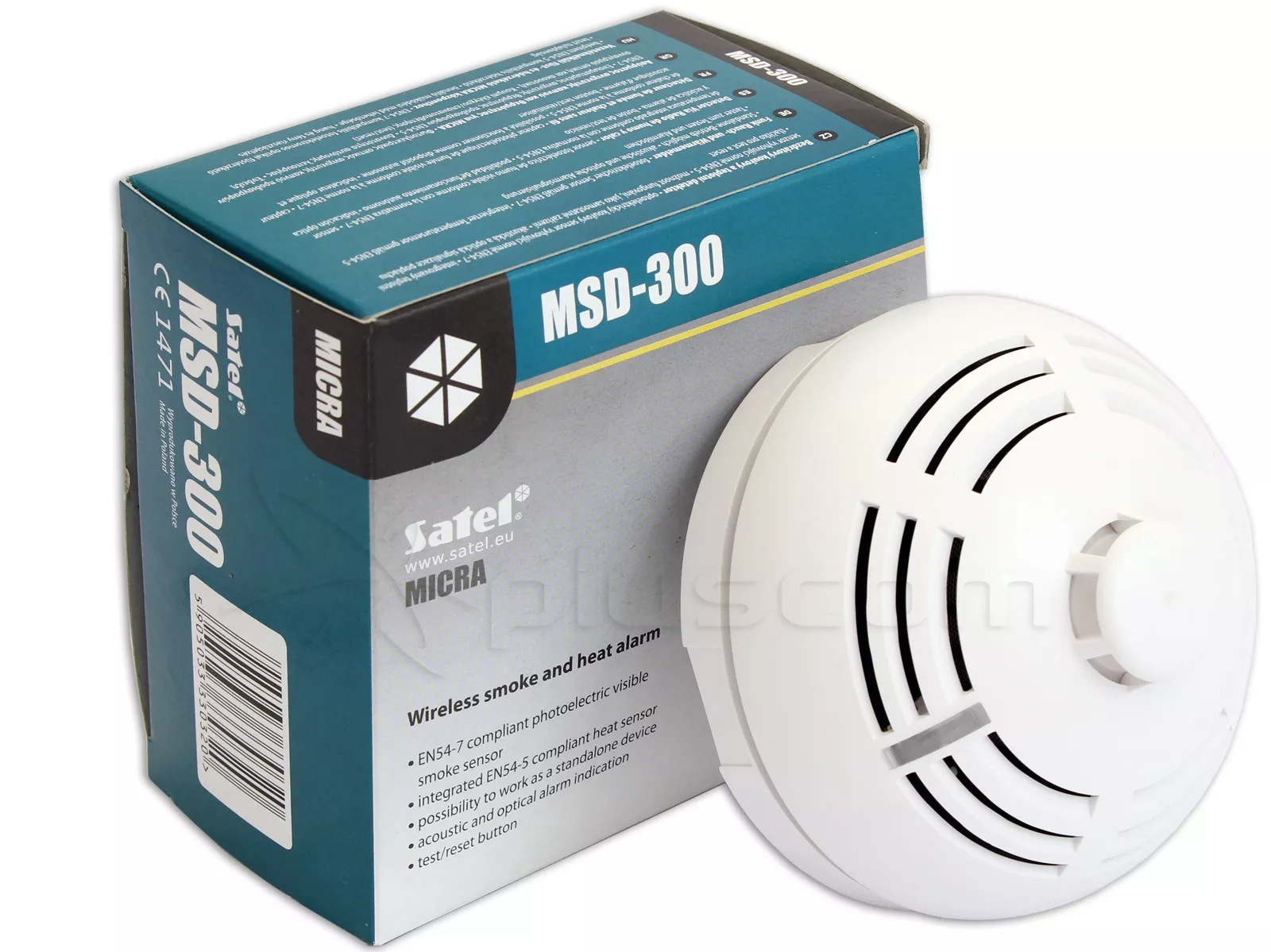

Rivelatore, coperchio antipolvere, batteria al litio CR123A, componenti di montaggio, istruzioni per l'uso.
Montaggio
Il rilevatore è progettato per il funzionamento in ambienti interni. Deve essere installato sul soffitto, a una distanza minima di 0,5 metri da pareti o altri oggetti.
La descrizione che segue si riferisce all'installazione del rilevatore per il funzionamento nel sistema MICRA. Se il rilevatore deve funzionare in modo indipendente, saltare i passaggi 5 e 6.
- Rimuovere la copertura antipolvere in plastica.
- Ruotare il coperchio in senso antiorario e rimuoverlo.

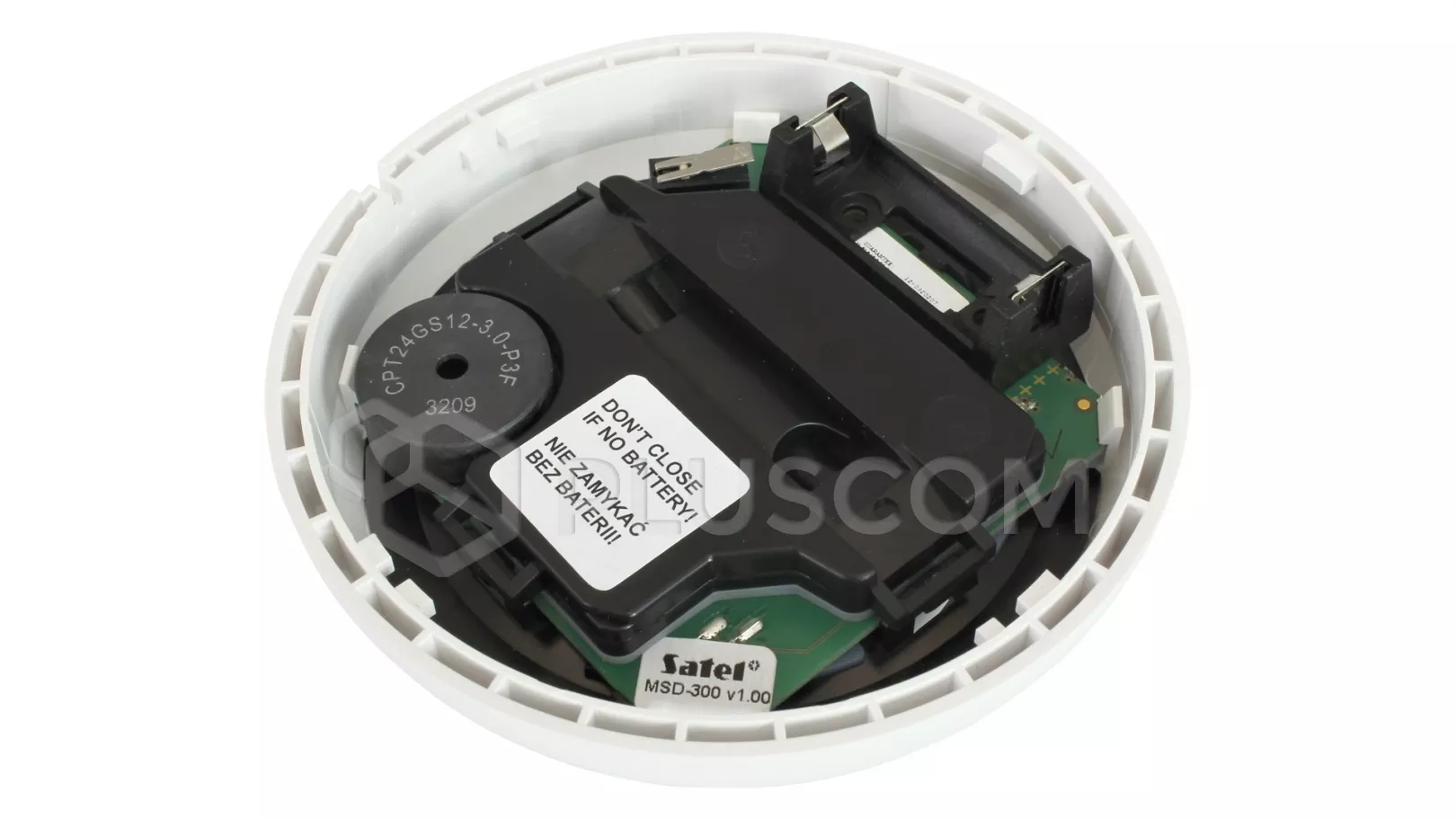

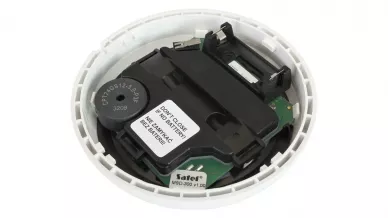

- Estrarre la batteria e rimuovere la pellicola protettiva dalla batteria.
- Rimettere la batteria al suo posto.
- Registrare il rilevatore nel modulo di allarme MICRA (vedere le istruzioni per l'uso del modulo di allarme MICRA).
- Verificare che le trasmissioni dal rilevatore collocato nella posizione di montaggio selezionata raggiungano il modulo di allarme MICRA. Per inviare le trasmissioni, chiudere e aprire il contatto antimanomissione. Se la trasmissione di allarme viene ricevuta, continuare l'installazione. Se la trasmissione di allarme non viene ricevuta, selezionare un'altra posizione di montaggio e ripetere il test.

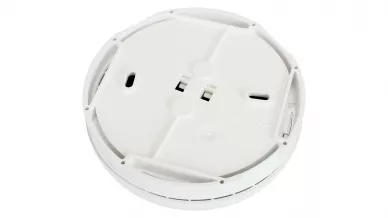

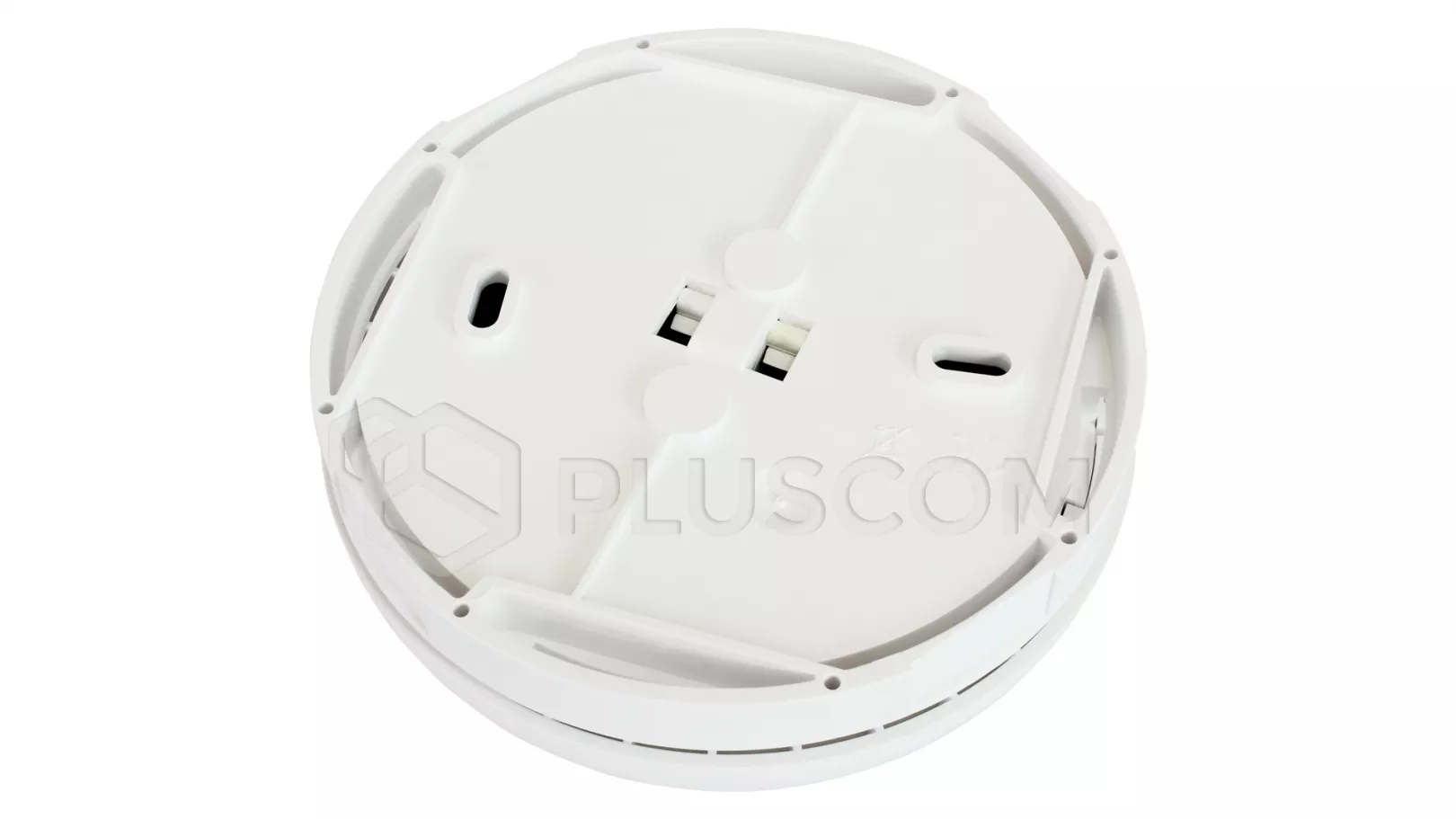

- Con tasselli e viti, fissare la base dell'involucro al soffitto.
- Chiudere l'involucro del rivelatore.
- Tenere premuto il pulsante di prova/spegnimento per assicurarsi che il rilevatore sia operativo. Dopo alcuni secondi dovrebbe scattare un allarme.
- Se nei locali in cui è installato il rilevatore sono ancora in corso lavori che rischiano di contaminare la camera ottica, è necessario posizionare temporaneamente una copertura antipolvere in plastica sul rilevatore.
