Rivelatori magnetici sono costituiti da due elementiun sensore magnetico (interruttore reed) e un magnete.
L'interruttore reed posto vicino al magnete chiude il circuito elettrico.
Ciascun componente del rilevatore è stato collocato in una posizione identica. alloggiamento a tenuta stagna - la parte contenente l'interruttore reed ha due cavi elettrici All'interno dell'alloggiamento, insieme all'interruttore reed, sono presenti 2 resistenze da 1,1 kΩ sono collocate all'interno della custodia collegate ad essa in una configurazione 2EOL. Queste consentono alla centrale di rilevare la manomissione del rilevatore osservando le variazioni di resistenza sulla linea di ingresso.
Ogni rivelatore di questo tipo deve essere collegato a un ingresso separato della centrale.

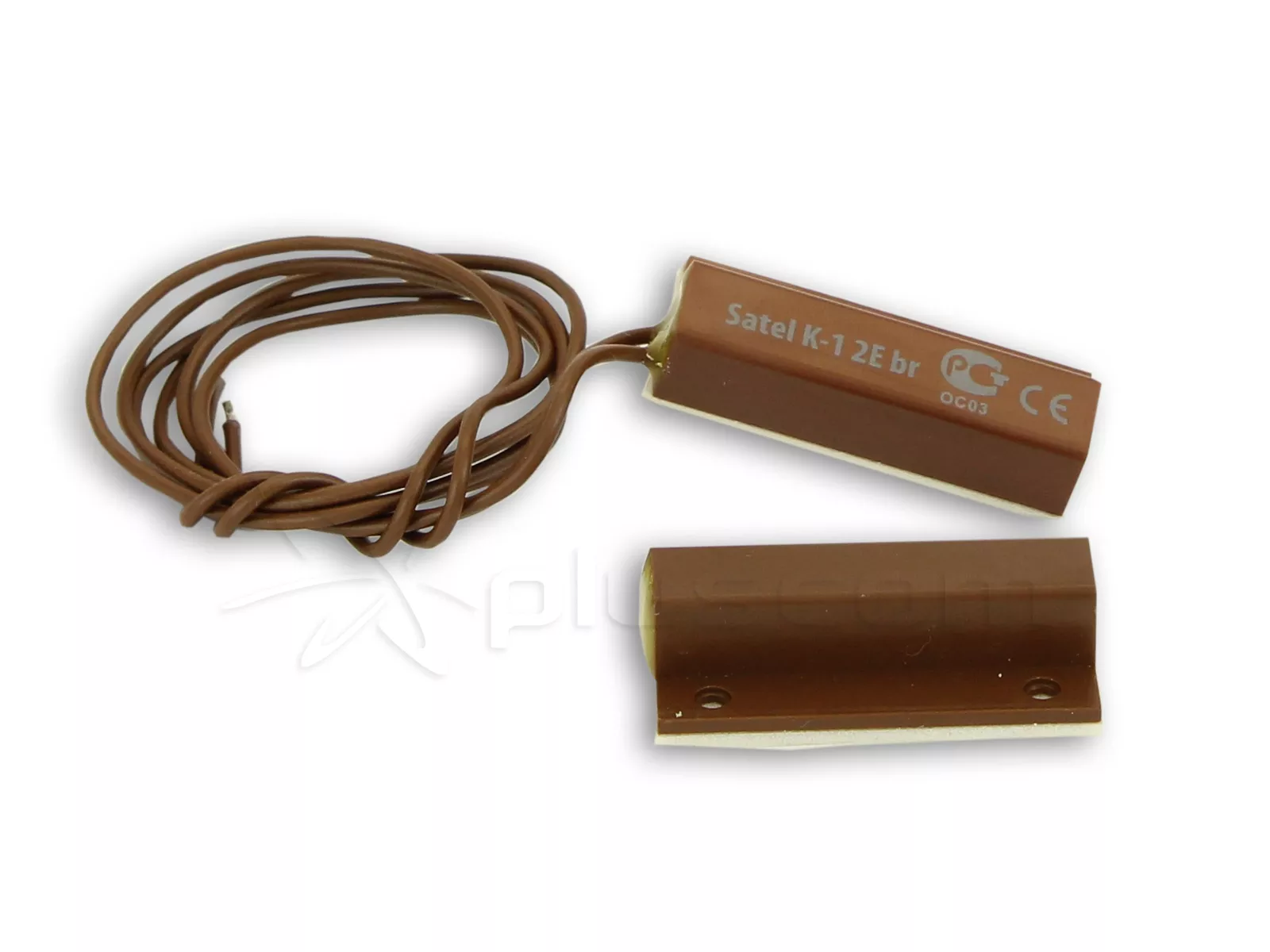

Satel K-1 2E BR Rilevatore magnetico (marrone)
Il K-1 2E è progettato per il montaggio in superficie.
I rilevatori magnetici possono essere utilizzati ovunque sia necessario controllare lo stato di porte, finestre o altri elementi mobili, ad es. Ad esempio, per proteggere o controllare l'accesso a specifici oggetti, stanze, dispositivi; nei sistemi di automazione, ecc.
Installazione
L'elemento di rilevamento contenente il magnete deve essere montato sulla parte mobile, mentre l'interruttore reed deve essere montato sulla parte fissa della porta, della finestra, ecc. da proteggere.
Gli elementi del rivelatore K-1 2E vengono montati sulla superficie mediante viti, adesivo adatto o nastro biadesivo.
Le pareti in cui il rilevatore deve essere fissato devono avere uno spessore di almeno 10 mm, in modo da garantire un'adeguata stabilità degli elementi assemblati.
