Rilevatore di movimento IVORY è progettato per l'uso in sistemi di allarme antifurto e antirapina.

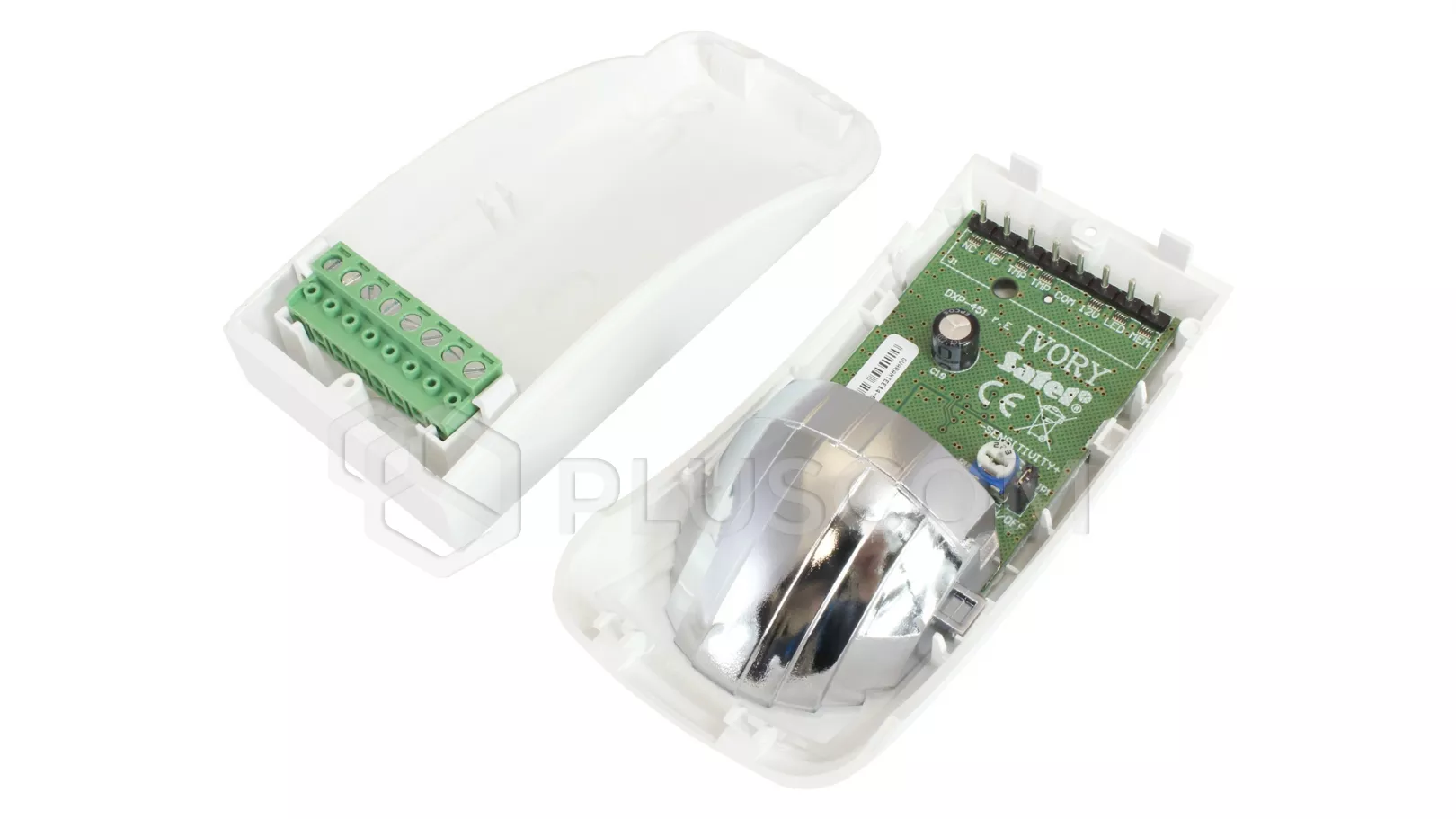

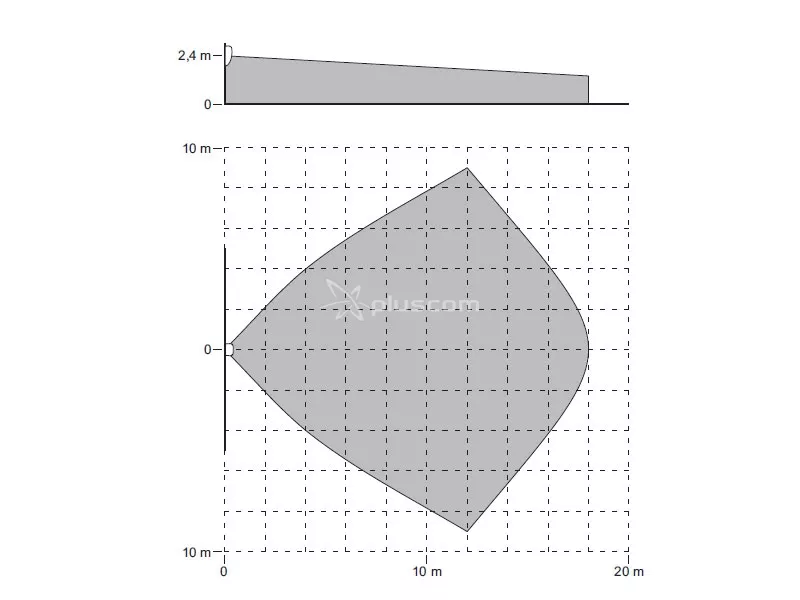

Il sistema ottico del rilevatore funziona sulla base di un sistema di alta qualità. specchio segmentatoIl sistema ottico del rivelatore si basa su uno specchio segmentato di alta qualità, che garantisce una sensibilità uniforme nell'intera area di copertura ed elimina le cosiddette "immagini fantasma". punto cieco. L'uso di un percorso ottico di alta precisione e di un processore di segnale avanzato ha permesso di ottenere una sensibilità molto elevata e una resistenza ai falsi allarmi.
Un avanzato meccanismo di compensazione digitale della temperatura consente il funzionamento in un ampio intervallo di temperature.
Ulteriori caratteristiche del rilevatore sono memoria allarmi e la possibilità di attivazione e disattivazione a distanza del LED.

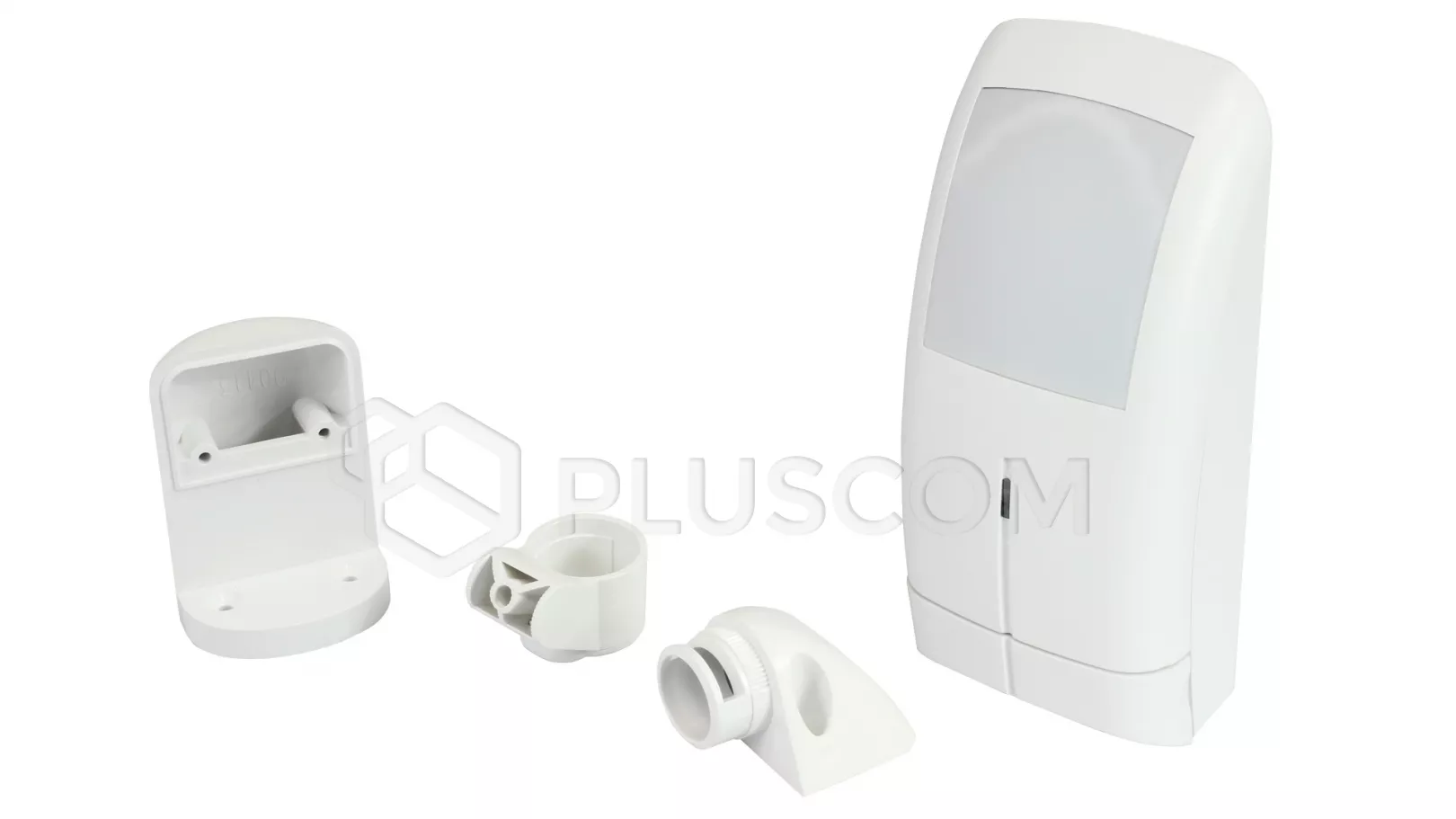

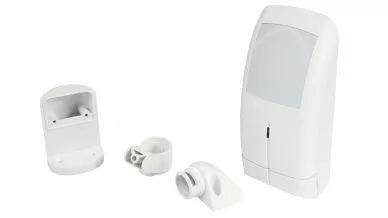

Satel IVORY Rivelatore PIR avanzato con ottica speculare

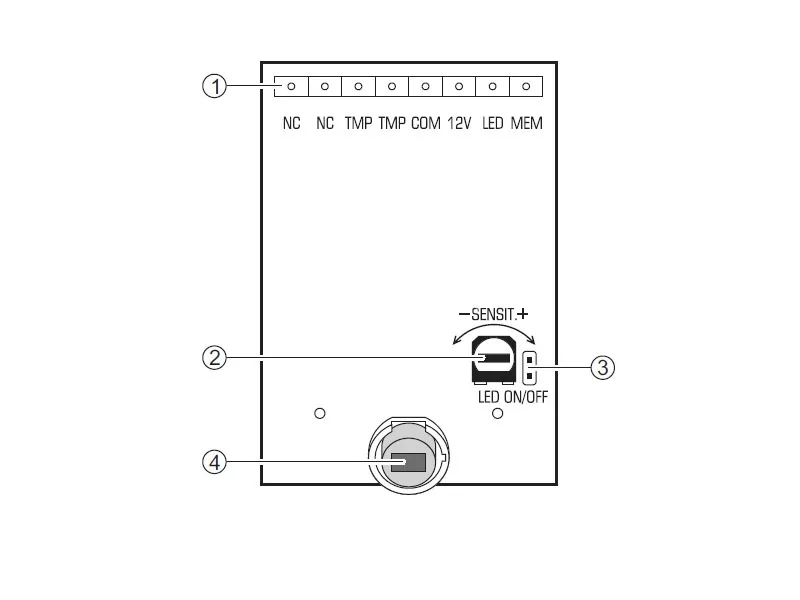

Spiegazione del disegno:
- perni per il fissaggio della morsettiera. Descrizione dei morsetti:
- NC - relè (NC).
- TMP - contatto antimanomissione.
- COM - terra.
- 12V - ingresso di alimentazione.
- LED - consente di accendere/spegnere il LED a distanza, rimuovendo il ponticello dai pin ON/OFF del LED. Il LED indica violazioni quando l'ingresso LED è cortocircuitato a massa. Un'uscita del pannello di controllo degli allarmi di tipo OC programmata, ad es. Per controllare l'ingresso è possibile utilizzare un'uscita del pannello di allarme di tipo OC programmata, ad esempio, come INDICATORE DI MODALITÀ DI SERVIZIO o INTERRUTTORE BISTABILE.
- MEM - ingresso che controlla la memoria di allarme. A questo ingresso deve essere collegata un'uscita del pannello di controllo di tipo OC programmata come INDICATORE DI SENSIBILITÀ. Se l'ingresso è cortocircuitato a terra e il rilevatore registra un movimento, innescando così un allarme, il LED segnalerà la memoria di allarme lampeggiando. La segnalazione della memoria di allarme continua finché l'ingresso non viene nuovamente cortocircuitato a terra. La disconnessione dell'ingresso da terra (disarmo) non cancella la memoria di allarme.
- potenziometro per la regolazione della sensibilità del rivelatore.
- Pin di accensione/spegnimento del LED. Inserendo il ponticello si attiva la segnalazione tramite il LED, indipendentemente dallo stato dell'ingresso del LED.
- piroelemento.
Per 30 secondi dopo l'accensione, il rilevatore si trova nello stato di avvio, indicato da brevi lampeggi del LED. Solo allo scadere di questo tempo, il rilevatore passa allo stato operativo.
Il rilevamento di un movimento da parte del rilevatore provoca l'apertura dei contatti del relè per circa un minuto. 2 secondi. L'apertura è accompagnata dall'illuminazione di un LED, che facilita all'installatore la verifica del corretto funzionamento del rilevatore e l'approssimazione dell'area protetta. Il lampeggiamento del LED indica una memoria di allarme.
Il rilevatore controlla la tensione di alimentazione e il corretto funzionamento del percorso del segnale. Se la tensione scende al di sotto di 9V (±5%) per più di 2 secondi o se viene rilevato un guasto nel percorso del segnale, il rilevatore segnala il guasto attivando il relè di allarme e l'accensione continua del LED. La segnalazione di guasto continua per tutta la durata del guasto.
