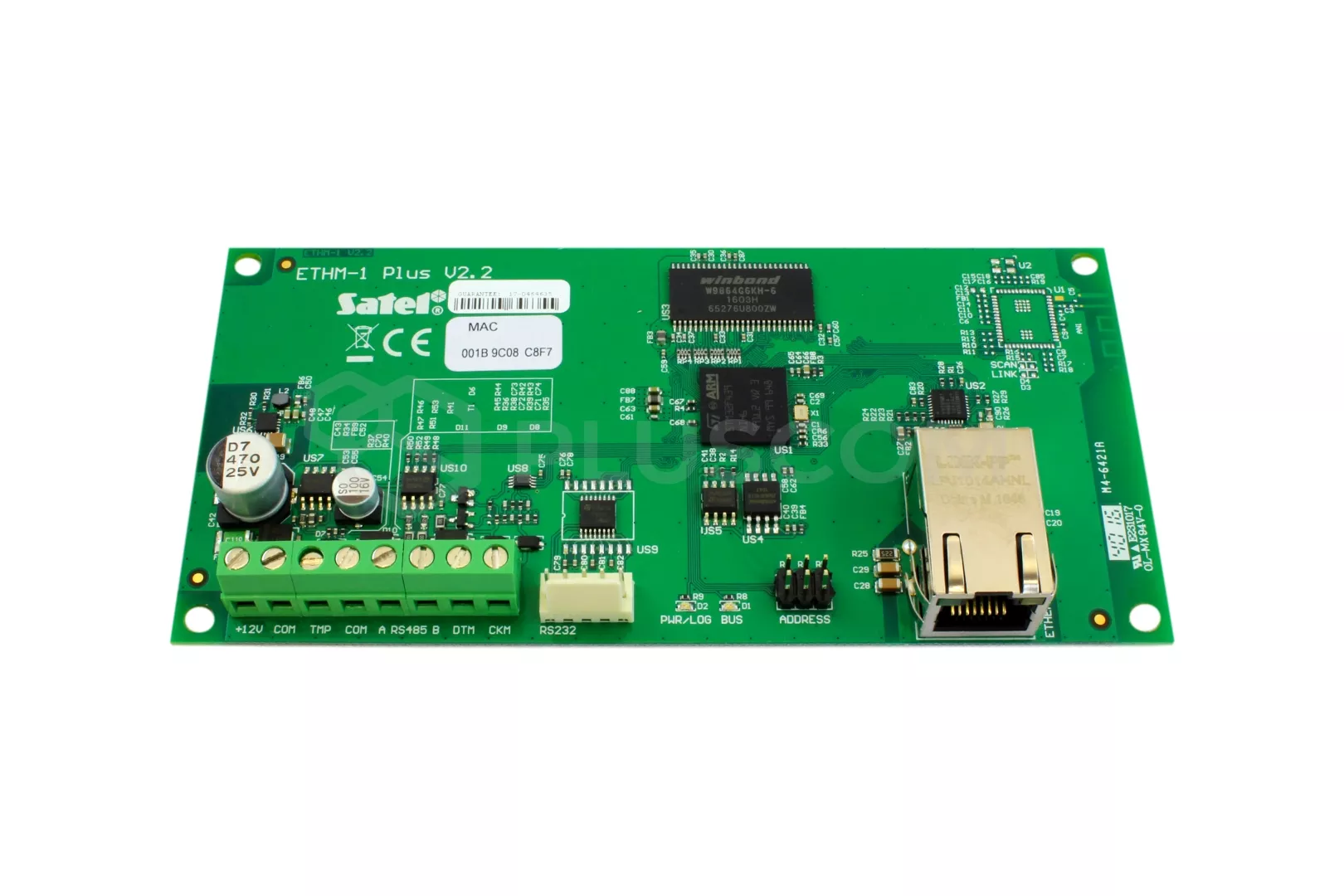

Satel ETHM-1 Plus Modulo di comunicazione TCP/IP per pannelli di controllo INTEGRA

Modulo Ethernet ETHM-1 Plus è un server TCP/IP.

Consente di gestire le centrali della serie INTEGRA, INTEGRA Plus e VERSA via Ethernet.

La trasmissione dei dati in rete è codificata con un algoritmo avanzato basato su una chiave a 192 bit.

Le centrali possono essere essere gestite via Ethernet utilizzandocomputer o telefono cellulare.

Nel caso di un computer, il pannello di controllo può essere utilizzato dal programma di servizio DLOADX, dal programma di amministrazione GUARDX e dal browser Internet che supporta le applicazioni JAVA.

• Monitoraggio TCP/IP
• Programmazione tramite DLODX
• Monitoraggio del sistema INTEGRA tramite GUARDX
• Funzionamento del sistema INTEGRA dal livello del browser WWW
• funzionamento del sistema da un telefono cellulare tramite le applicazioni MobileKPD-2 e MobileKPD-2 Pro
• codifica della trasmissione dei dati
• possibilità di notificare gli eventi via e-mail
  (solo INTEGRA Plus)
• supporto della configurazione automatica degli indirizzi DHCP
• protocollo aperto per l'integrazione con altri sistemi tramite canale TCP/IP


Satel ETHM-1 Plus Modulo di comunicazione TCP/IP per pannelli di controllo INTEGRA

Spiegazione della figura:

1. Porta RS-232 - consente di collegare il modulo alla porta RS-232 del pannello di controllo per consentirne il funzionamento via Ethernet tramite il programma DLOADX. Inoltre, consente lo scambio del software del modulo. Collegare la porta al computer con lo stesso cavo utilizzato per la programmazione dal computerINTEGRA e avviare il programma EthmFlash.
2. LED PWR/LOG - la luce costante segnala la presenza di alimentazione; il lampeggiamento del LED indica l'accesso dell'utente al server.
3. LED BUS ACT - il lampeggio del LED indica il processo di comunicazione con il modulo.
4. Pin ADR per l'impostazione dell'indirizzo del modulo (vedere INDIRIZZO DEL MODULO).
5. Presa RJ-45 - utilizzata per collegare il cavo di rete Ethernet al modulo. Utilizzare un cavo identico a quello utilizzato per collegare il computer alla rete. La presa è dotata di due LED integrati. Quello verde indica la connessione alla rete e la trasmissione, mentre quello giallo indica la velocità di trasmissione della rete (10Mb/100Mb).

Descrizione del terminale:

• +12V - ingresso tensione di alimentazione;
• COM - terra;
• TMP - ingresso del circuito di manomissione del modulo (NC) - per collegare il contatto di manomissione dell'involucro; se non utilizzato, deve essere cortocircuitato a terra;
• A_RS485_B - Terminali della porta RS-485 (non utilizzati);
• DATI, CLK - bus di comunicazione - per il collegamento del modulo al bus della tastiera del pannello di controllo.

Montaggio

Il modulo deve essere installato in ambienti chiusi con umidità normale. Moduł może być montowany w obudowie plastikowej:
