Satel DG-1 TCM Rilevatore di gas nel sonno

Sensore Satel DG-1 TCM può essere utilizzato nei sistemi di allarme o in altri sistemi per verificare il superamento della concentrazione di gas dormienti (ad es. vapori di cloroformio).. Dispone di una compensazione digitale della temperatura che consente il funzionamento da -30°C a +55°C.

Generazione di concentrazione allarme - 6000 ppm CHCl3

Allarme è indicato da un LED (blu) e da un segnale acustico (segnale 1s, pausa 1s) e dall'apertura dei contatti NC in qualsiasi momento quando la concentrazione di gas rimane superiore a 6000 ppm di CHCl3. L'indicazione viene mantenuta anche per alcuni minuti dopo essere scesa al di sotto del limite di allarme.

Satel DG-1 TCM Rilevatore di gas nel sonno

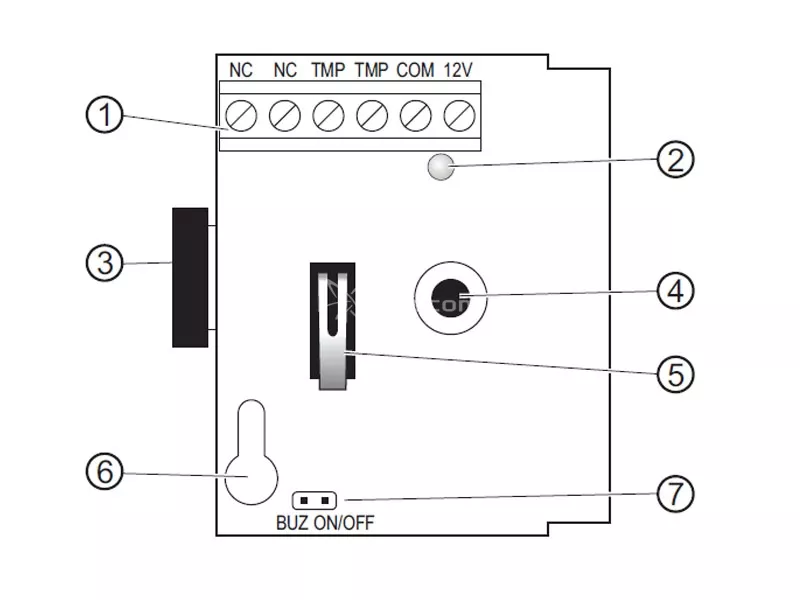

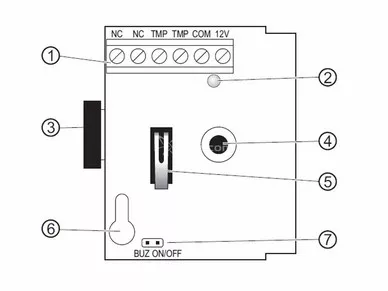

Legenda:

1. Connettori:
   • NC - Connettori di allarme (NC)
   • TMP - connettori del circuito di manomissione

   • COM - terra
   • 12V - alimentazione
2. LED (blu) che indica allarme, preallarme e guasto.

3. Buzzer per indicare allarme, preallarme e guasto.
4. Rilevatore di gas.
5. Connettore del circuito di manomissione (apertura dell'alloggiamento).
6. Foro di montaggio dell'elettronica nella custodia

7. BUZ - Perni per l'attivazione e la disattivazione della segnalazione acustica tramite il cicalino.


Una caduta della tensione di alimentazione al di sotto di 9V +/- 5% o un malfunzionamento del sensore di gas (autotest) viene segnalato come guasto. È indicato da un LED (blu) e da un segnale acustico (segnalazione 0,25s, pausa 0,25s) e dall'apertura dei contatti NC.

Installazione del sensore Satel DG-1 TCM

Sensore di gas soporifero (ad es. vapori di cloroformio) deve essere montato in basso, appena fuori dal pavimento.

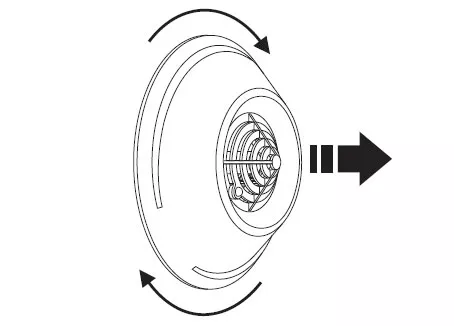

1. Aprire l'alloggiamento:


   Satel DG-1 TCM Rilevatore di gas nel sonno

2. Rimuovere l'elettronica

3. Praticare un foro e far passare il cavo

4. Avvitare il retro dell'alloggiamento alla parete
5. Installare l'elettronica

6. Avvitare i fili ai terminali

7. Installare o rimuovere il ponticello sui contatti LPD

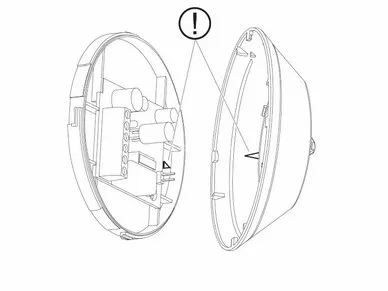

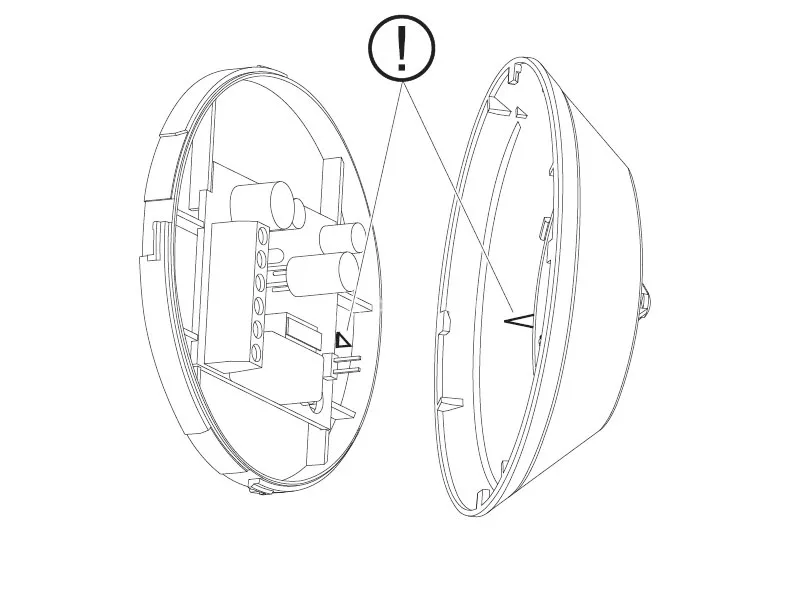

8. Chiudere l'alloggiamento del sensore assicurandosi che i contrassegni in entrambe le parti dell'alloggiamento siano opposti (come mostrato nella Figura 3).


   Satel DG-1 TCM Rilevatore di gas nel sonno

9. Inserire l'alimentazione del sistema. Il sensore emette 3 brevi segnali acustici e un LED lampeggiante.

Importante:

1. Si sconsiglia di installare il sensore in locali con installazioni industriali.
2. Il sensore di gas si riscalda durante il funzionamento
3. I sensori vengono testati in fase di produzione.
4. La verifica del corretto funzionamento può essere effettuata con kit di prova.
5. Il sensore DG-1 TCM non funziona in modo selettivo. L'allarme può essere attivato non solo da vapori di cloroformio, ma anche da vapori di pittura, vernice o alcool, nonché da altri composti chimici organici (ad es. Il DG-1 TCM può essere attivato non solo da vapori di cloroformio, ma anche da vapori di pittura, vernice o alcool e da altri composti chimici organici (come il freon, il tetrafluoroetano o il clorodifluorometano usati nella refrigerazione, ma anche l'urina di gatto).
6. Il rilevatore DG-1 TCM si stabilizza per i primi 5 minuti dopo l'accensione. Durante questo periodo, possono verificarsi segnalazioni di allarme.
