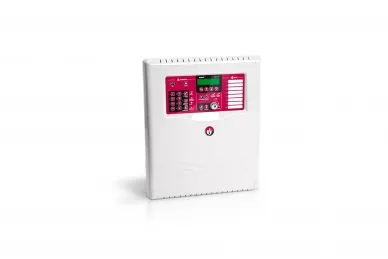

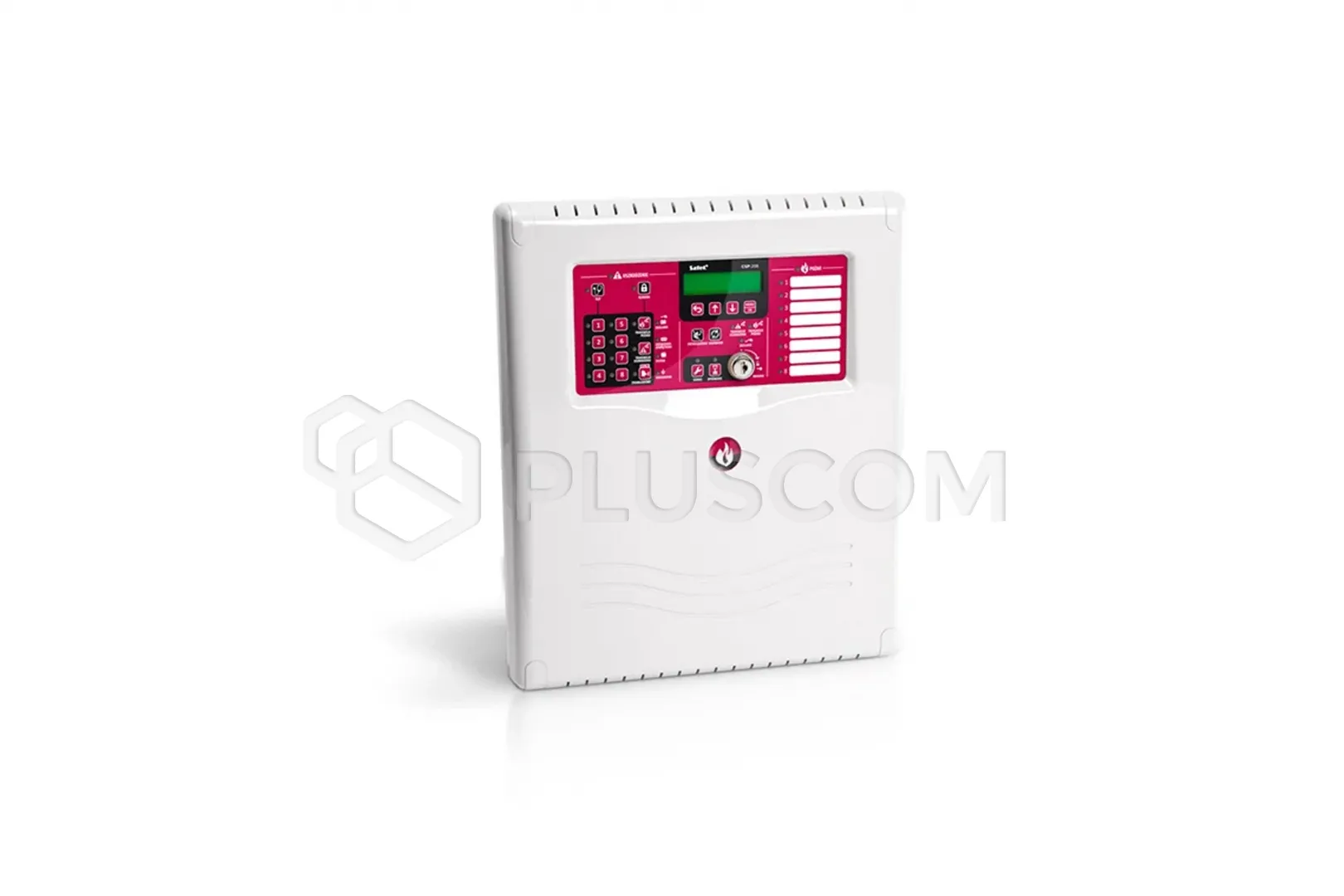

Satel CSP-208 Centrale antincendio convenzionale con display

Satel CSP-208 Centrale antincendio convenzionale

CSP-208 è una centrale antincendio convenzionale avanzata, pienamente conforme ai requisiti della norma EN54. Sono destinate alla realizzazione di sistemi semplici in strutture di piccole e medie dimensioni. Il display LCD integrato facilita sia l'utilizzo quotidiano del sistema, sia la sua installazione e manutenzione periodica. I grandi vantaggi delle centrali SATEL sono la loro semplice installazione, l'aspetto estetico e l'utilizzo di una singola batteria standard da 12 V come fonte di alimentazione ausiliaria.

CARATTERISTICHE:

• 8 linee di sorveglianza
• Display LCD integrato per facilitare l'utilizzo e la programmazione del sistema
• Gestione del pannello remoto e del pannello virtuale (tramite interfaccia CSP-ETH)
• 4 ingressi di controllo con funzionalità programmabile dall'installatore
• 8 uscite programmabili dall'installatore, che consentono l'interazione con altri sistemi
• Supporto di dispositivi di trasmissione di allarmi antincendio e guasti
• Alimentatore tampone integrato compatibile con una singola batteria da 12 V e uscite di alimentazione AUX da 24 V e 18 V

Dati tecnici:

• Resistenza terminale nella linea dei segnalatori: 10 kΩ +/-5%
• Numero di linee di sorveglianza: 8
• Resistenza massima della linea di sorveglianza: 100 Ω (2 x 50 Ω)
• Numero massimo di rilevatori nella linea di sorveglianza: 32
• Numero massimo di pulsanti manuali (ROP) nella linea: 10
• Resistenza terminale nella linea di sorveglianza: 5,6 k Ω +/- 5%
• Corrente di sorveglianza ammissibile nella linea di sorveglianza: 10 mA
• Corrente massima nella linea durante l'allarme: 40 mA
• Livello di limitazione della corrente nella linea di sorveglianza: 54 mA
• Resistenza ammissibile della linea dei segnalatori, dell'allarme e del guasto max.: 75 Ω (2 x 37,5 Ω)
• Numero di linee esterne dei segnalatori: 2
• Tensione di esercizio delle linee dei segnalatori: 24 V CC +/-15%
• Corrente ammessa delle linee dei segnalatori: 180 mA
• Parametri elettrici delle uscite relè: 1A / 30 V CC (NO o NC)
• Numero di linee di trasmissione dell'allarme: 1
• Tensione di esercizio della linea di trasmissione dell'allarme: 24 V CC +/-15%
• Corrente ammissibile della linea di trasmissione dell'allarme: 180 mA
• Resistenza terminale nella linea di trasmissione dell'allarme: 10 kΩ +/-5%
• Numero di linee di trasmissione guasto: 1
• Tensione di esercizio della linea di trasmissione del guasto: 24 V CC +/-15%
• Corrente ammissibile della linea di trasmissione guasta: 180 mA
• Resistenza terminale nella linea di trasmissione del guasto: 10 kΩ +/-5%
• Numero di uscite relè programmabili: 8
• Alimentazione di riserva: batteria interna al piombo: 12 V / 17 Ah
• Alimentazione di riserva: batteria al piombo esterna: 12 V / ≤24 Ah
• Uscita di alimentazione AUX (solo per il collegamento del modulo CSP-ETH): in caso di guasto dell'alimentazione CA 12 V CC +15%, -20%
• Tenuta stagna dell'involucro: IP30
• Umidità massima: 93±3%
• Dimensioni: 324 x 382 x 108 mm
• Intervallo di temperatura di trasporto: -25….+55 °C
• Alimentazione di base dalla rete con tensione: 230 V CA +10% , -15% 50 Hz
• Assorbimento massimo dalla rete: 500 mA
• Autonomia dell'alimentazione di riserva: 72 ore
• Corrente massima di carica della batteria: 1,4 A
• Maks. resistenza interna della batteria (con cavi e morsetti nel circuito): 1 Ω
• Assorbimento di corrente dalla batteria in modalità di sorveglianza: 100 mA
• Assorbimento di corrente dalla batteria in stato di allarme: 170 mA
• Assorbimento di corrente dall'alimentatore CA integrato in modalità di sorveglianza: 80 mA
• Assorbimento di corrente dall'alimentatore CA integrato in stato di allarme: 140 mA
• Intervallo di temperatura di funzionamento: -5…+40 °C
• Peso senza batteria: < 3 kg
• Capacità memoria eventi: 8999
• Capacità contatore allarmi: 9999
• Batteria dell'orologio: 3 V (CR2032)
• Uscita di comunicazione con PC (di servizio)
• Resistenza terminale sui terminali di comunicazione con pannello remoto: 100 Ω
• Uscita di comunicazione con pannello remoto e modulo CSP-ETH
• Uscita di alimentazione +24 V: 24 V CC +/-15% / 200 mA max.
• Uscita di alimentazione AUX (solo per il collegamento del modulo CSP-ETH) in condizioni normali: 18 V CC +5%, -15%
• Resistenza di allarme nella linea di ingresso di controllo: 1 kΩ +/- 5%
• Resistenza terminale nella linea di ingresso di controllo: 10 kΩ +/-5%
• Numero di ingressi di controllo programmabili: 4
