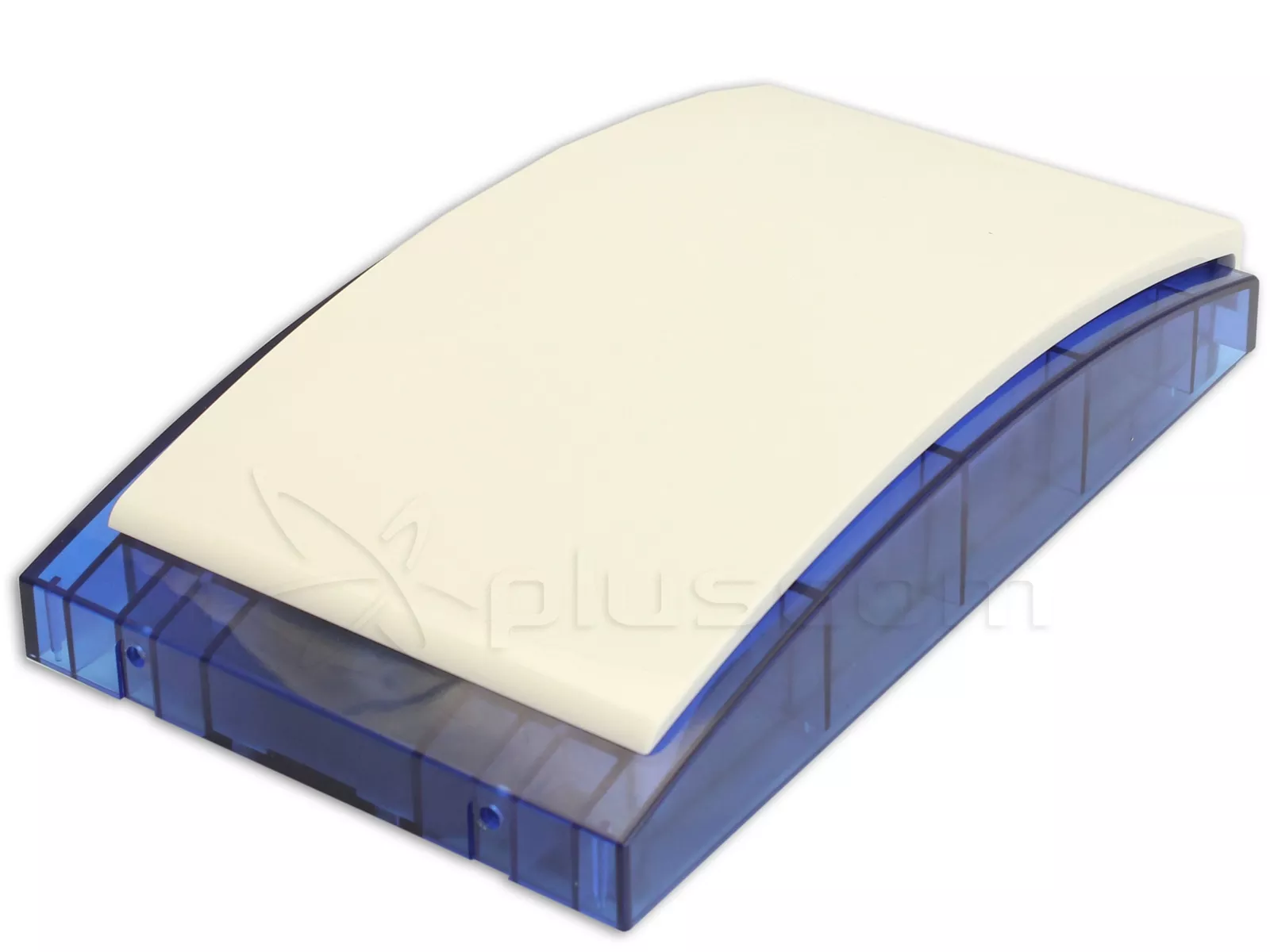

Satel ASP-105BL Sirena da esterno ABAX (blu)

ASP-105 Sirena da esterno BL è progettata per funzionare all'interno di un sistema ABAX.

La sirena richiede un'alimentazione +12 V DC (±15%). Una batteria da 6 V 1,2 Ah serve come fonte di alimentazione di emergenza.

Il dispositivo di segnalazione informa il controllore/pannello di comando della perdita dell'alimentazione a 12 V CC e della batteria scarica (caduta di tensione sotto i 5,7 V ai morsetti della batteria). La batteria viene testata solo quando il dispositivo di allarme è alimentato dalla batteria, pertanto la batteria deve essere controllata nell'ambito dei lavori di manutenzione.

Le segnalazioni ottiche e acustiche vengono attivate in modo indipendente quando viene ricevuto il comando appropriato via radio. La segnalazione ottica continua fino a quando non viene annullata. La durata massima della segnalazione acustica è programmabile da remoto tra 1 e 9 minuti.

L'apertura dell'involucro o il suo distacco da terra fanno scattare un allarme antimanomissione. Questo viene segnalato dal tempo massimo di segnalazione acustica programmato per il dispositivo di allarme. Le informazioni sull'allarme di manomissione vengono trasmesse al controllore/pannello.

La sirena è disponibile anche in colore rosso:{REL_863} i arancione:{REL_1145}

Satel ASP-105BL Sirena da esterno ABAX (blu)

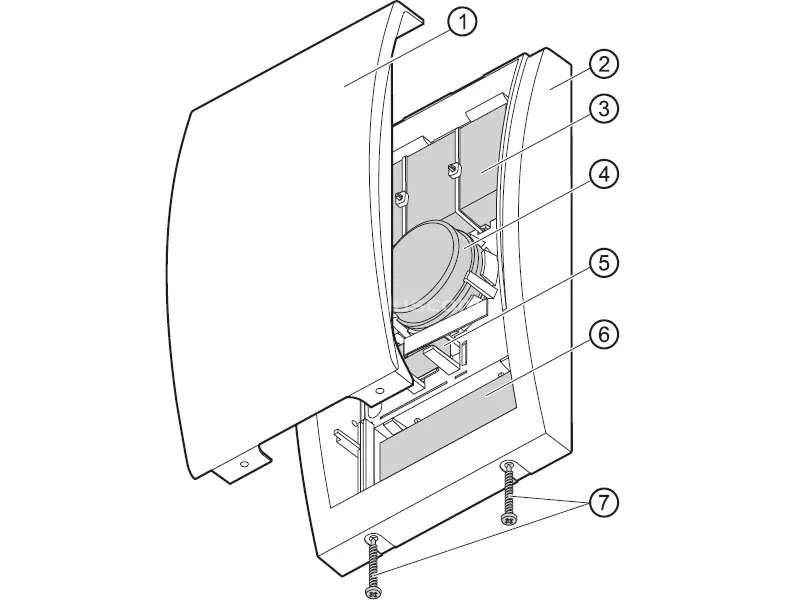

Descrizione del disegno

1. coperchio dell'alloggiamento. Per rimuovere il coperchio, rimuovere le viti di bloccaggio (7) e quindi inclinare il coperchio verso l'alto di circa 60º.
2. base dell'alloggiamento.
3. Batteria da 6 V 1,2 Ah.
4. trasduttore piezoelettrico (segnalazione acustica).
5. contatto antimanomissione (NC). Reagisce all'apertura dell'involucro e al distacco da terra.
6. Scheda elettronica protetta dagli agenti atmosferici.
7. Viti che bloccano il coperchio della custodia.

Satel ASP-105BL Sirena da esterno ABAX (blu)

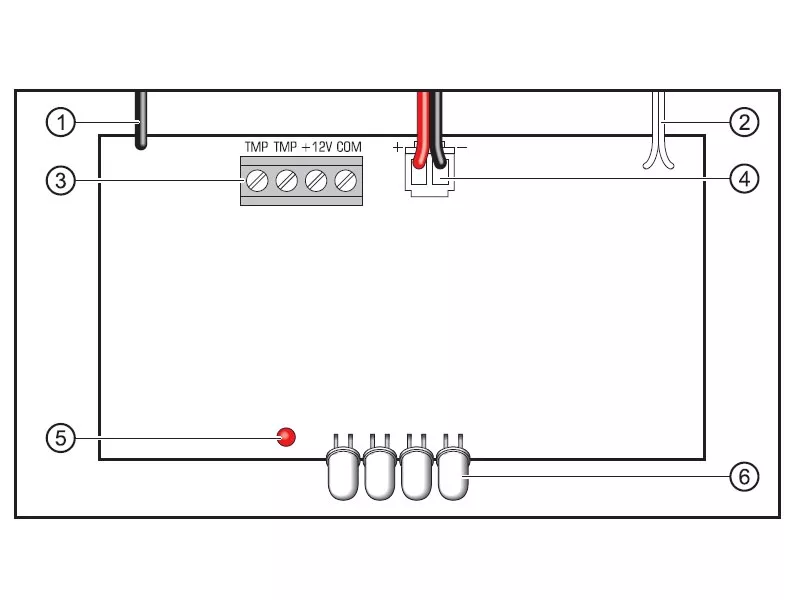

Descrizione del diagramma

1. antenna.
2. fili al trasduttore piezoelettrico.
3. terminali. Un contatto antimanomissione è collegato ai terminali TMP. I terminali +12 V e COM sono utilizzati per collegare l'alimentazione a +12 V CC (±15%).
4. I fili per collegare la batteria (rosso +, nero -).
5. LED rosso. In modalità test indica che il dispositivo di allarme viene interrogato (breve lampeggio).
6. LED per la segnalazione ottica (nel dispositivo di allarme ASP-105 BL sono montati due LED).
