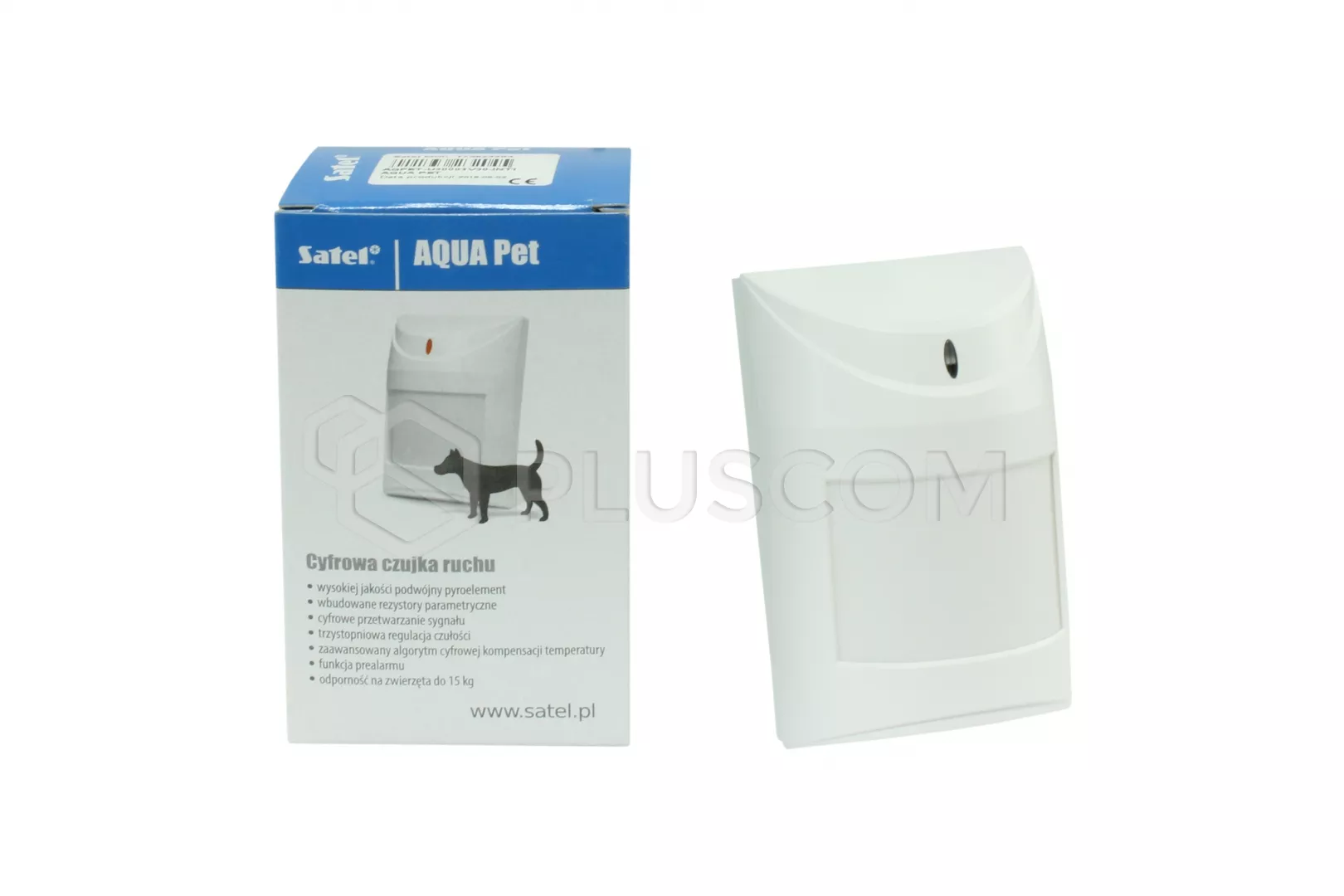

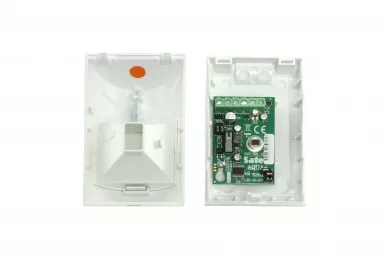

Satel AQUA Pet Rilevatore PIR digitale, a prova di animale domestico fino a 15 kg

Proprietà

1. Doppio piroelemento.
2. Algoritmo digitale per il rilevamento del movimento.
3. Resistenza al movimento degli animali fino a 15 kg.
4. Compensazione digitale della temperatura.
5. Indicazione di bassa tensione di alimentazione (caduta di tensione sotto i 9 V ±5%).

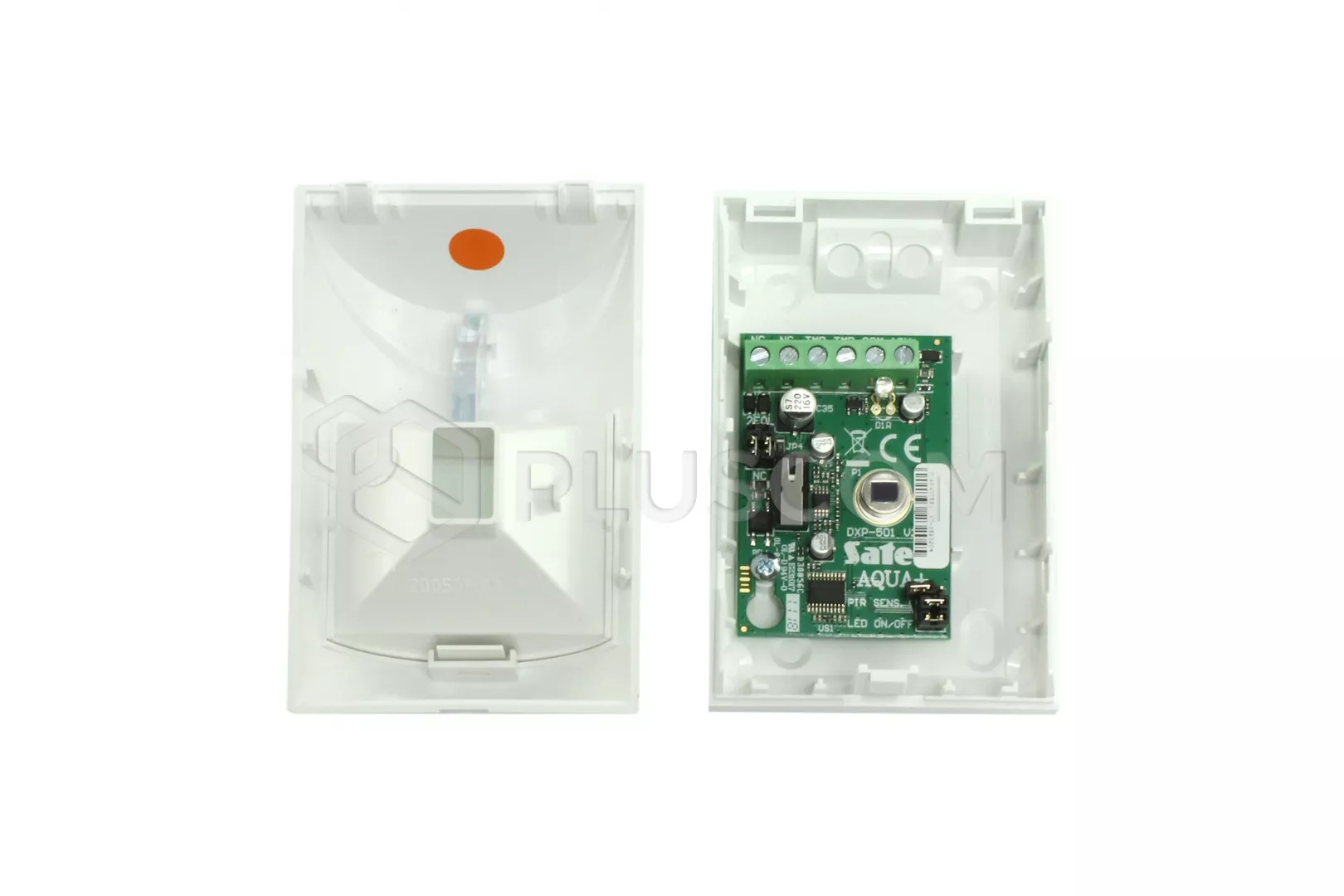

Componenti impostati

Satel AQUA Pet Rilevatore PIR digitale, a prova di animale domestico fino a 15 kg

• Rivelatore
• Bulloni di espansione
• Manuale

Satel AQUA Pet Rilevatore PIR digitale, a prova di animale domestico fino a 15 kg

Satel AQUA Pet Rilevatore PIR digitale, a prova di animale domestico fino a 15 kg

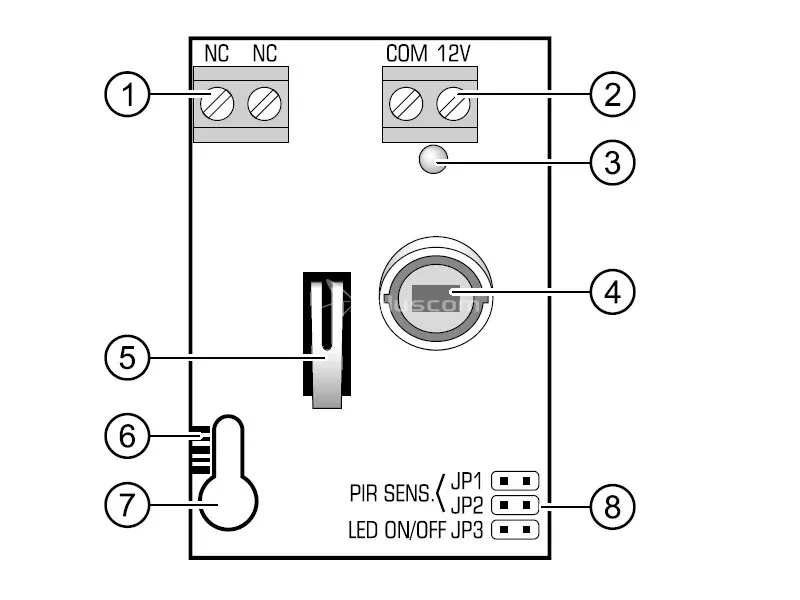

Descrizione a disegno:

1. terminali:
   • NC - relè (NC)
   • TMP - contatto antimanomissione
   • COM - terra
   • 12V - ingresso di alimentazione
2. LED rosso indicante:
   • allarme - si accende per 2 secondi;
   • avvio - lampeggia rapidamente;
   • bassa tensione di alimentazione - acceso.
3. piroelemento.
4. contatto antimanomissione.
5. scala graduata per il posizionamento del piroelemento rispetto all'obiettivo.
6. foro per la vite di fissaggio.
7. perni per la configurazione del rivelatore:
   • PIR SENS. - Determinazione della sensibilità del rivelatore (fig. 2);
   • LED ON/OFF - accensione/spegnimento della segnalazione tramite LED. La segnalazione è attiva quando i pin sono in cortocircuito.

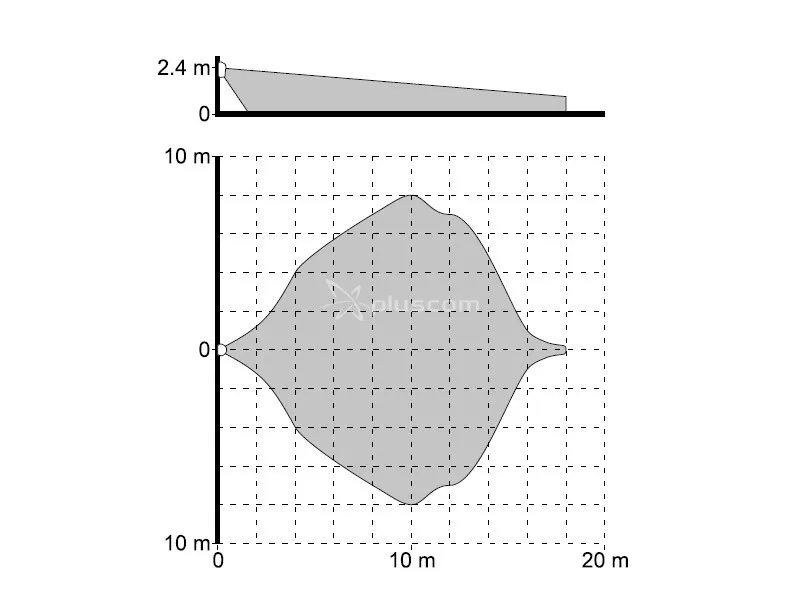

Area di rilevamento del rilevatore.

Satel AQUA Pet Rilevatore PIR digitale, a prova di animale domestico fino a 15 kg

Montaggio

1. Aprire l'alloggiamento
2. Rimuovere la scheda elettronica.
3. Praticare i fori per le viti e i cavi nella base dell'alloggiamento.
4. Far passare il cavo attraverso il foro praticato.
5. Fissare la base dell'involucro alla parete.
6. Fissare la scheda elettronica, tenendo conto dell'altezza a cui è montato il rilevatore.
7. Collegare i fili ai terminali appropriati.
8. Utilizzare i ponticelli per impostare i parametri operativi del rilevatore.
9. Chiudere l'alloggiamento del rilevatore.

Messa in funzione

1. Inserire l'alimentazione del rilevatore. Il LED inizia a lampeggiare (se i pin del LED ON/OFF sono cortocircuitati).
2. Quando il rilevatore è pronto per il funzionamento (il LED smette di lampeggiare), eseguire un test del raggio d'azione del rilevatore, ossia verificare che il movimento all'interno dell'area sorvegliata faccia scattare il relè di allarme e che il LED si accenda.
3. Se necessario, modificare la sensibilità del rivelatore (pin PIR SENS.).
