Satel AMBER 2E Rivelatore PIR digitale

Rivelatore AMBER 2E consente di rilevare il movimento nell'area protetta. È dedicato alla cooperazione con le centrali di allarme che supportano la configurazione 2EOL/NC (2 x 1,1 kΩ).

Caratteristiche

• Doppio piroelemento.
• Resistenze parametriche integrate (2EOL).
• Algoritmo digitale per il rilevamento del movimento.
• Compensazione digitale della temperatura.
• Basso consumo di corrente.
• LED di segnalazione.
• Protezione antimanomissione contro l'apertura della custodia.

Satel AMBER 2E Rivelatore PIR digitale

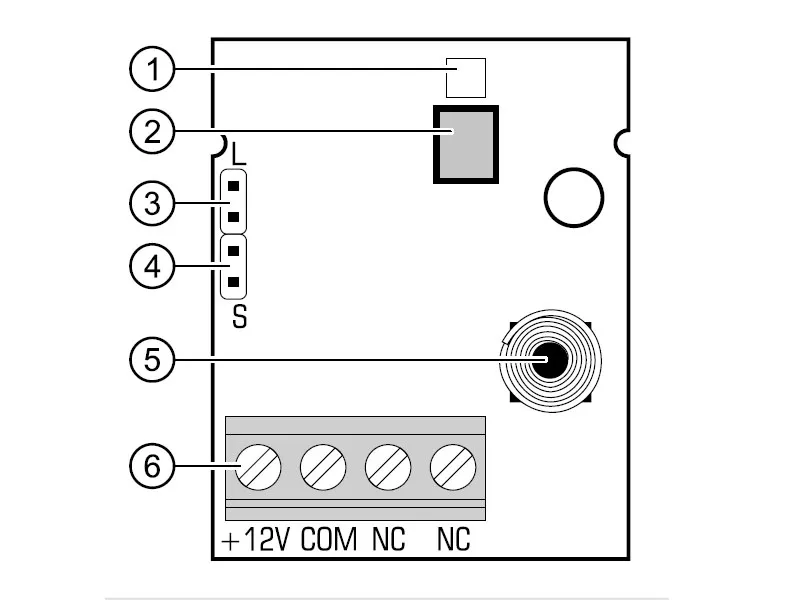

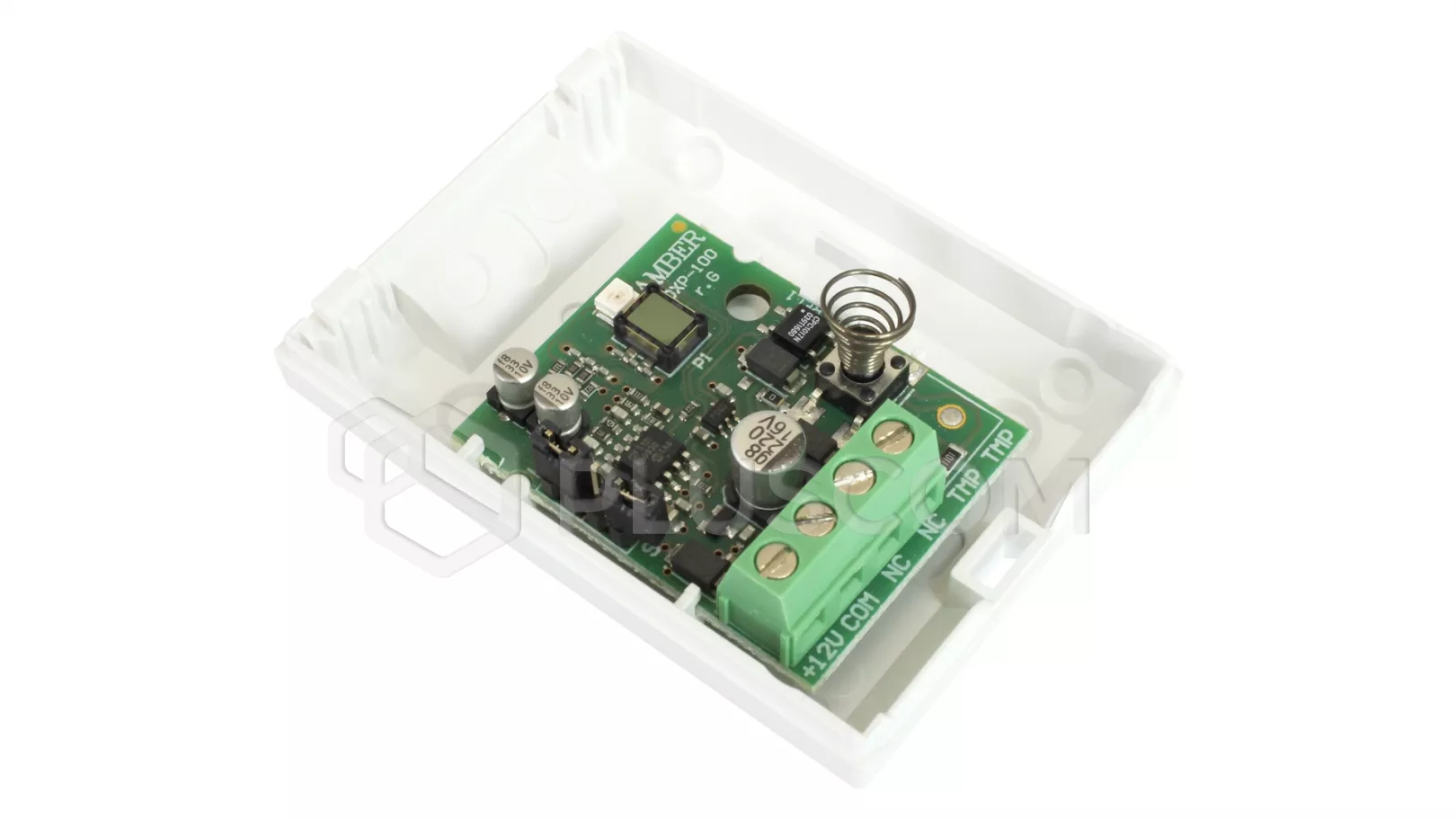

Descrizione della scheda elettronica:

1. LED di segnalazione rosso:
   • allarme - si accende per 2 secondi;
   • avvio - lampeggia rapidamente;
2. piroelemento.
3. Pin L per l'accensione e lo spegnimento del LED. Il LED è acceso quando i pin sono cortocircuitati.
4. Pin S per determinare la sensibilità del rilevatore:
   • pin chiusi - sensibilità elevata;
   • pin aperti - sensibilità normale.
5. contatto antimanomissione (NC).
6. terminali:
   • +12V - ingresso di alimentazione +12 V CC (±15%);
   • COM - terra;
   • NC - uscita di allarme (collegare all'ingresso del pannello di controllo programmato come 2EOL/NC).

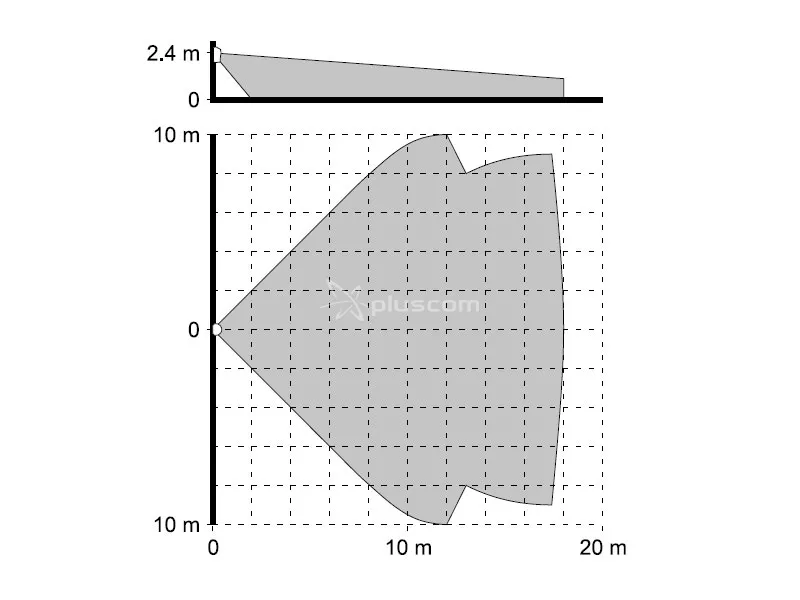

   Area di rilevamento

   L'area di rilevamento del rilevatore è illustrata nella Figura 2. Si noti che il montaggio a un'altezza diversa da 2,4 metri ha un effetto negativo sull'area di rilevamento del rilevatore.



   Satel AMBER 2E Rivelatore PIR digitale

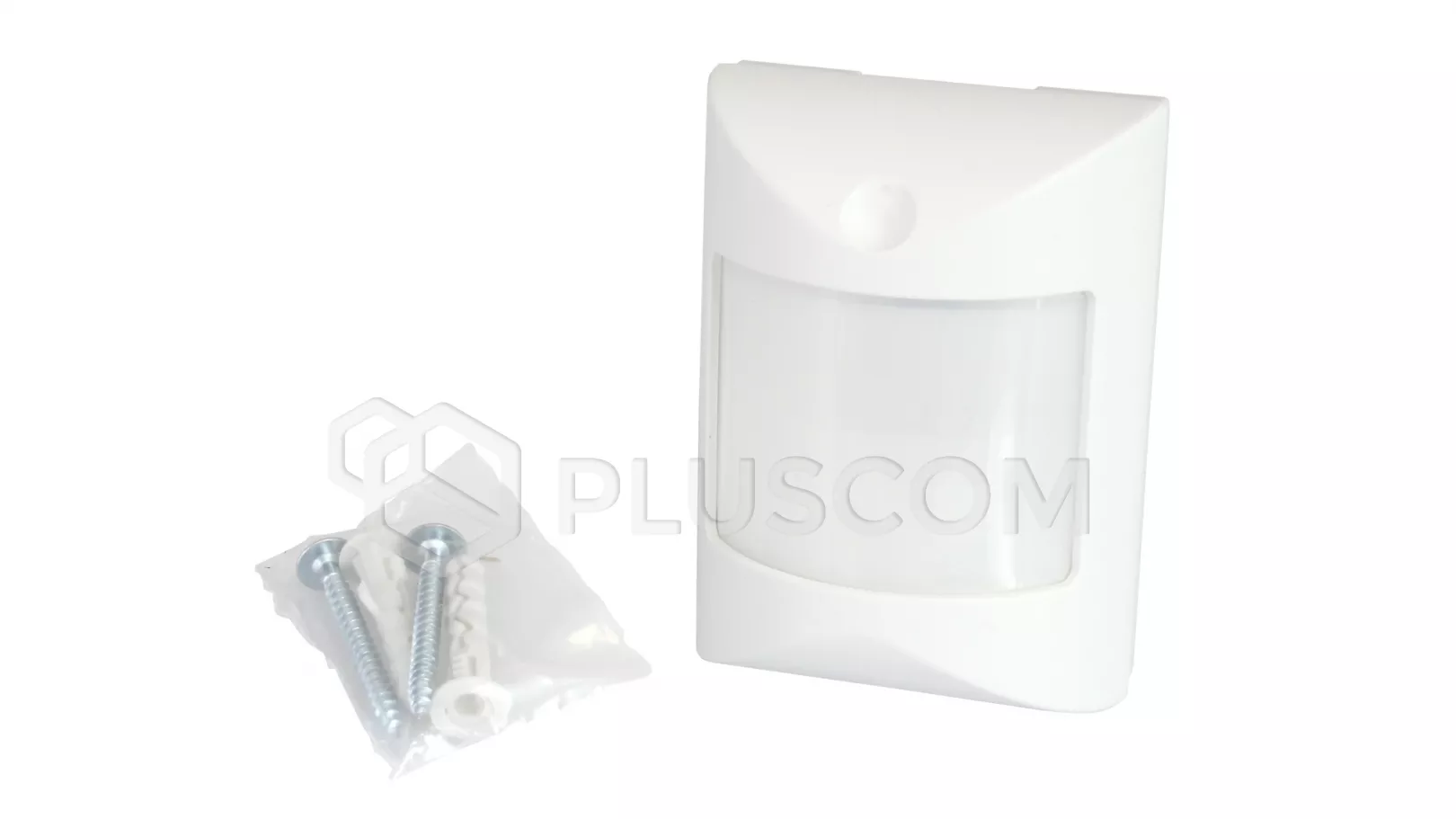

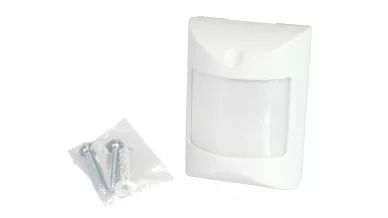

   Montaggio

   Non toccare il piroelemento per evitare di contaminarlo.

   1. Aprire l'alloggiamento.
   2. Rimuovere la scheda elettronica.
   3. Praticare i fori per le viti e i cavi nella base dell'alloggiamento.
   4. Far passare il cavo attraverso il foro praticato.
   5. Fissare la base dell'involucro alla parete.
   6. Fissare la scheda elettronica.
   7. Collegare i fili ai terminali appropriati.
   8. Utilizzare i ponticelli per impostare i parametri operativi del rilevatore.
   9. Chiudere l'alloggiamento del rilevatore.

   Messa in funzione

   1. Inserire l'alimentazione del rilevatore. Il LED inizia a lampeggiare (se i pin L sono in cortocircuito).
   2. Quando il LED smette di lampeggiare, eseguire un test del raggio d'azione del rilevatore, ossia verificare che il movimento all'interno dell'area sorvegliata faccia scattare il relè di allarme e accenda il LED.
   3. Se necessario, modificare la sensibilità del rivelatore (pin S).
