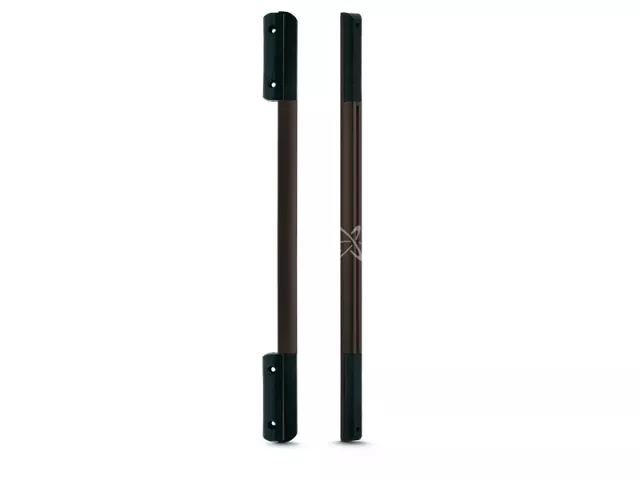

Satel ACTIVA-5 BR Rivelatore di raggi infrarossi attivi con 5 raggi (marrone)

ACTIVA-5 (5 fasci, lunghezza delle lamelle: 130 cm)

ACTIVA è una serie di dispositivi fotoelettrici che agiscono come barriere attive agli infrarossi.

Ogni dispositivo è composto da un trasmettitore e un ricevitore.

Caratteristiche del dispositivo

• Codifica del raggio infrarosso, che impedisce lo scambio di trasmettitori (l'illuminazione del ricevitore da un'altra sorgente a infrarossi viene interpretata come una violazione del raggio).
• Sensibilità del fascio configurabile.
• Possibilità di bloccare automaticamente il fascio dopo un numero programmato di violazioni.
• Possibilità di disattivare il fascio in modo permanente.
• Numero configurabile di raggi la cui violazione fa scattare un allarme.
• Memoria degli interblocchi.
• Possibilità di modificare l'intensità del segnale (portata della barriera).
• Possibilità di programmare il dispositivo tramite il software ACTIVA.
• Contatto di sabotaggio che rileva un tentativo di apertura dell'involucro o di distacco del battiscopa dalla parete.
• Involucri estetici e durevoli (resistenti agli agenti atmosferici e ai danni meccanici) in alluminio e poliammide.

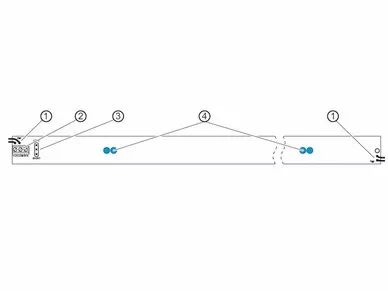

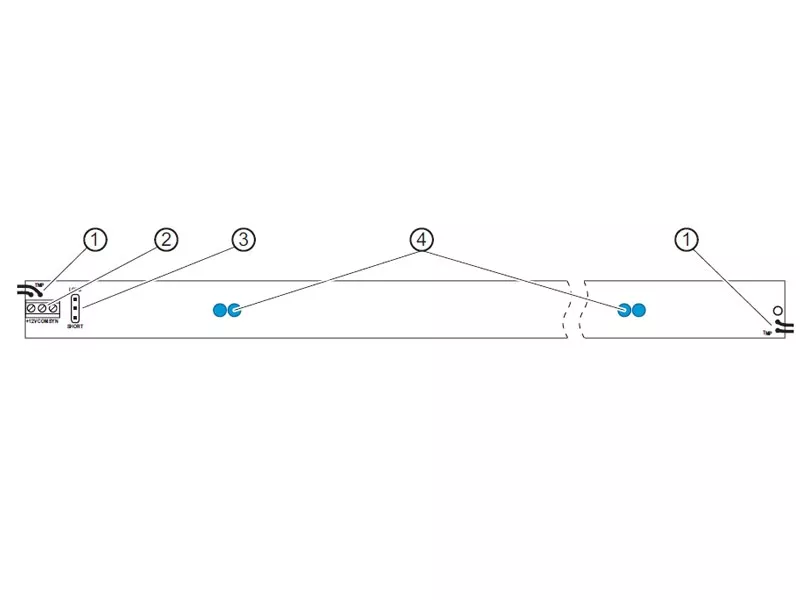

Trasmettitore



Satel ACTIVA-5 BR Rivelatore di raggi infrarossi attivi con 5 raggi (marrone)

1. fili di contatto antimanomissione;
2. terminali:
   • +12V - ingresso di alimentazione,
   • COM - terra,
   • SYN - terminale di sincronizzazione - deve essere collegato al terminale analogico del ricevitore,
3. per l'impostazione della potenza del fascio. A seconda della distanza tra il trasmettitore e il ricevitore, impostare l'intensità del raggio infrarosso appropriata posizionando i ponticelli sui pin Corto - Lungo della scheda elettronica del trasmettitore: Corto - fino a 10 metri, Lungo - fino a 20 metri.
4. LED a emissione infrarossa.

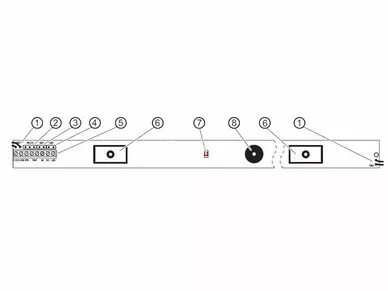

Ricevitore



Satel ACTIVA-5 BR Rivelatore di raggi infrarossi attivi con 5 raggi (marrone)

1. fili di contatto antimanomissione;
2. Presa della porta RS-232 - utilizzata per collegare la barriera a un computer;
3. SAP - pin per la sincronizzazione del trasmettitore con il ricevitore;
4. LED - pin per la segnalazione di una violazione. Se si inserisce un ponticello sui pin, il dispositivo segnala una violazione del fascio accendendo il LED.
5. terminali:
   • +12V - ingresso di alimentazione,
   • COM - terra,
   • SYN - terminale di sincronizzazione - deve essere collegato al terminale analogico del trasmettitore,
   • TMP - contatto antimanomissione,
   • NC - relè (NC),
   • LED - consente l'accensione e lo spegnimento a distanza del LED se il ponticello viene rimosso dai pin del LED. Quando l'ingresso LED è cortocircuitato a massa, il LED indica una violazione del fascio luminoso. Inoltre, ogni volta che si modifica questo ingresso, la memoria delle violazioni del fascio viene cancellata. Un'uscita del pannello di controllo di tipo OC programmata, ad es. Per controllare l'ingresso, è possibile utilizzare un'uscita del pannello di controllo di tipo OC, programmata ad esempio come INDICATORE DI MODALITÀ DI SERVIZIO o INTERRUTTORE MONOSTABILE.
6. ricevitori a infrarossi;
7. LED di stato (utilizzato per la sincronizzazione del trasmettitore con il ricevitore e per indicare le violazioni del fascio);
8. un cicalino per comunicare la violazione del fascio (per i primi 30 minuti dopo l'accensione dell'unità). Ogni violazione del fascio corrisponde a un segnale acustico - ad esempio: la violazione simultanea di 3 fasci genererà una sequenza di 3 brevi segnali acustici; 4 fasci - 4 segnali acustici e così via).

Montaggio

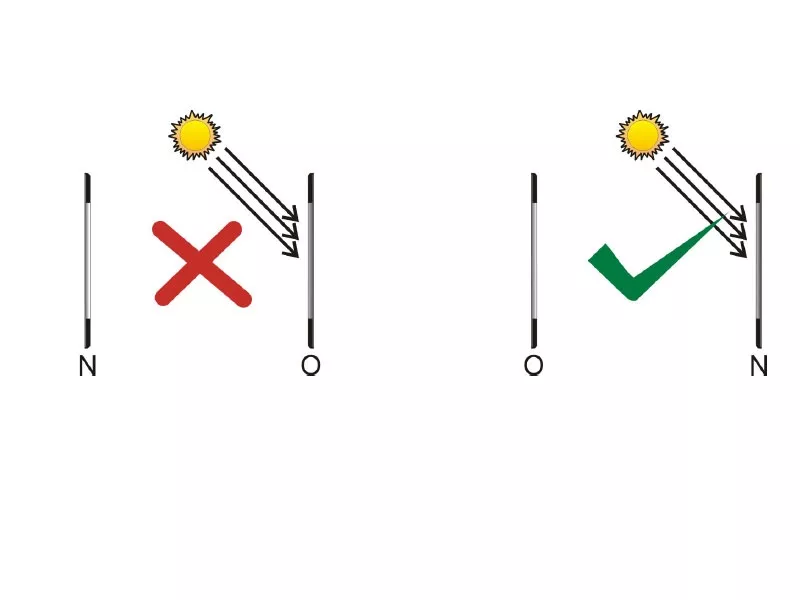

Durante il montaggio, prestare particolare attenzione affinché i raggi del sole non cadano direttamente sul ricevitore, in quanto ciò può interferire con il funzionamento dell'unità e causare falsi allarmi.



Satel ACTIVA-5 BR Rivelatore di raggi infrarossi attivi con 5 raggi (marrone)

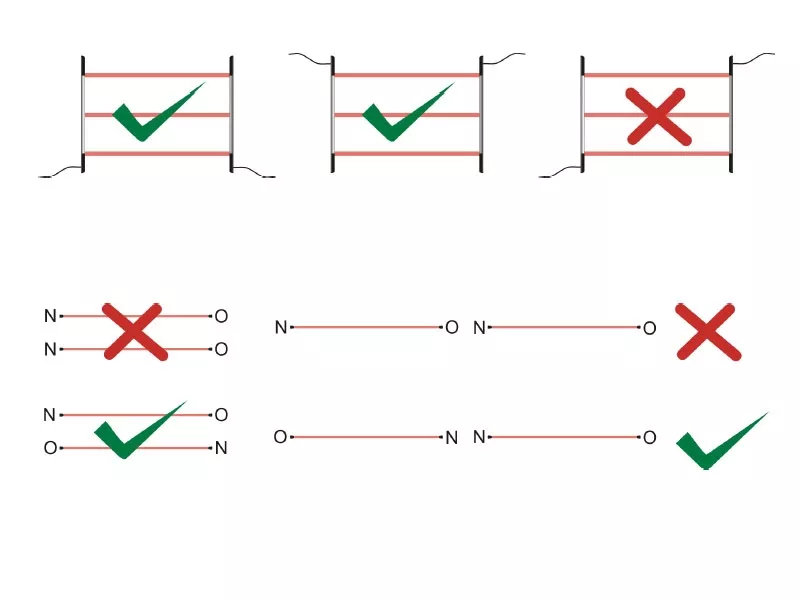

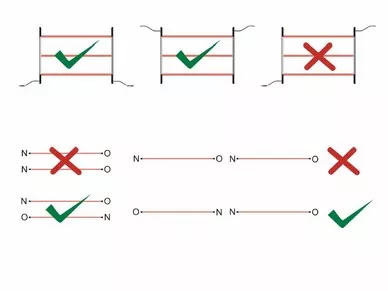

I rilevatori possono essere montati con i cavi di alimentazione rivolti sia verso l'alto che verso il basso. Tuttavia, non è consentita l'installazione con i cavi del trasmettitore e del ricevitore rivolti in direzioni opposte (trasmettitore verso l'alto, ricevitore verso il basso o viceversa).



Satel ACTIVA-5 BR Rivelatore di raggi infrarossi attivi con 5 raggi (marrone)

Configurazione

L'avvio e la configurazione di base dei rilevatori ACTIVA possono essere eseguiti manualmente posizionando i ponticelli sui pin direttamente sulla scheda elettronica del dispositivo. La configurazione completa e la diagnostica dei dispositivi sono possibili solo da un PC con il software ACTIVA installato.
