Ropam MultiGSM-LCD-HMI-D4M 2 Set

Ropam MultiGSM-LCD-HMI-D4M 2 Set

Il kit comprende:

• Modulo di notifica e controllo GSM MultiGSM 2
• Pannello LCD-HMI-D4M LCD-HMI in alloggiamento per guida DIN

Il MultiGSM-LCD-HMI-D4M 2 è ideale per:

• automazione, misurazione e visualizzazione di ingressi analogici, ecc.
• sale server
• allevamenti di bestiame
• misurazione, visualizzazione e monitoraggio della refrigerazione/HVAC in frigoriferi e celle frigorifere

Il sistema può supportare fino a 1.000 numeri di telefono Pertanto, è possibile utilizzarlo come controllore per cancelli e barriere in quartieri con un gran numero di residenti. Con un numero così elevato di numeri supportati, può essere utilizzato anche per trasmettere messaggi ai vari servizi di gestione delle emergenze e ai residenti. Può essere azionato a distanza tramite Applicazione RopamDroid, RopamMulti.

Le novità più importanti di cui MultiGSM 2 è stato dotato sono:

• utenti: 1000 numeri di telefono, 8 indirizzi e-mail
• 8 gruppi per le notifiche e il controllo
• possibilità di integrazione con i videocitofoni tramite il gateway VAR-1U, che consente la conversazione telefonica tra citofono e cellulare
• registratore dei valori di temperatura in ingressi analogici (7 giorni) con trasmissione automatica dei log giornalieri via e-mail
• funzione di trasmissione delle informazioni a gruppi di utenti
• Rilevamento del disturbo GSM (JAMMING): segnalazione dello stato delle uscite e registrazione della memoria eventi
• due ingressi analogici AI1, AI2 (I7-I8) configurabili 0-10V o 4-20mA

• Ingresso FAC per il controllo della tensione CA, ad es. pannello di controllo

• KeyGSM: funzione per il controllo delle uscite tramite identificazione del numero telefonico CLIP (CallerID), SMS,
• LogicProcessor:

• • funzioni logiche avanzate, funzioni aritmetiche, contatori, relè a tempo
  • 10 condizioni logiche indipendenti (blocchi if-then-else)
  • 10 relè temporali per la realizzazione di funzioni logiche temporizzate
  • 4 timer calendario

• Monitoraggio GPRS, cooperazione con stazione/server RMS o Kronos NET trasmissione TCP/IP criptata, due indirizzi IP, trasmissione SMS di backup, funzionamento parallelo con modalità di notifica SMS/VOICE

• Supporto del sensore di temperatura serie TSR-x, termostato GSM
• indicazione ottica del funzionamento e della copertura GSM
• memoria eventi; 1000 voci con sovrascrittura
• funzioni di limitazione dei costi e del volume di trasmissione


CARATTERISTICHE e PARAMETRI:

• design compatto, dimensioni ridotte
• connettori e terminali staccabili

• Presa per antenna SMA
• presa nanoSIM
• connettore microUSB per la programmazione e gli aggiornamenti

• 6 ingressi NO/NC (I1 - I6)
• 2 ingressi configurabili NO/NC, GND, +12V, 0-10V, 4-20mA (AI1 - AI2)
• 1 uscita a relè O1 per il controllo del cancello (capacità di carico 1A, 30V DC, 50V AC)

• 3 uscite OC (protette da cortocircuito e sovraccarico) (capacità di carico 0,7A 30V DC)

• 1 uscita di alimentazione AUX protetta da 1A


• Alimentazione DC 10,5-14,5V con controllo della tensione DC (<11V) nominalmente DC 12V
• consumo di corrente del modulo (senza uscite) min 40mA, media 50mA, max 300mA

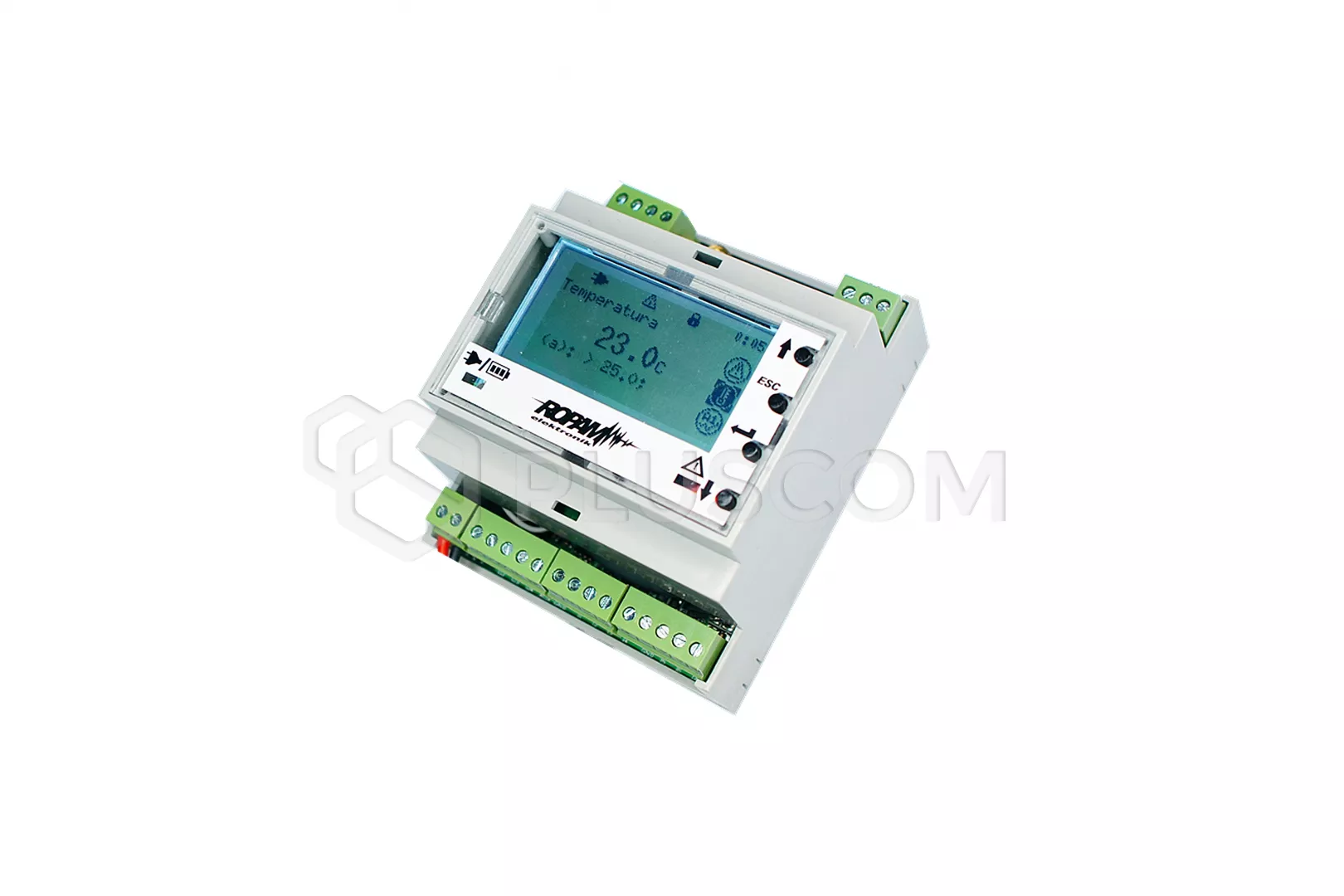

Modulo LCD-HMI-D4M LCD-HMI è dotato di un display LCD 128x64 di facile lettura e di quattro tasti per navigare tra le funzioni e i menu.
Sul display è possibile impostare la schermata di avvio (es. temperatura, ingressi analogici binari), leggere gli stati:

• ingressi/uscite binarie
• ingressi analogici
• temperatura
• guasti
• Stato del GSM

Il modulo è racchiuso in un alloggiamento per guida DIN (TH35), con una larghezza di 4 moduli DIN, che può essere installato in quadri elettrici standard.
