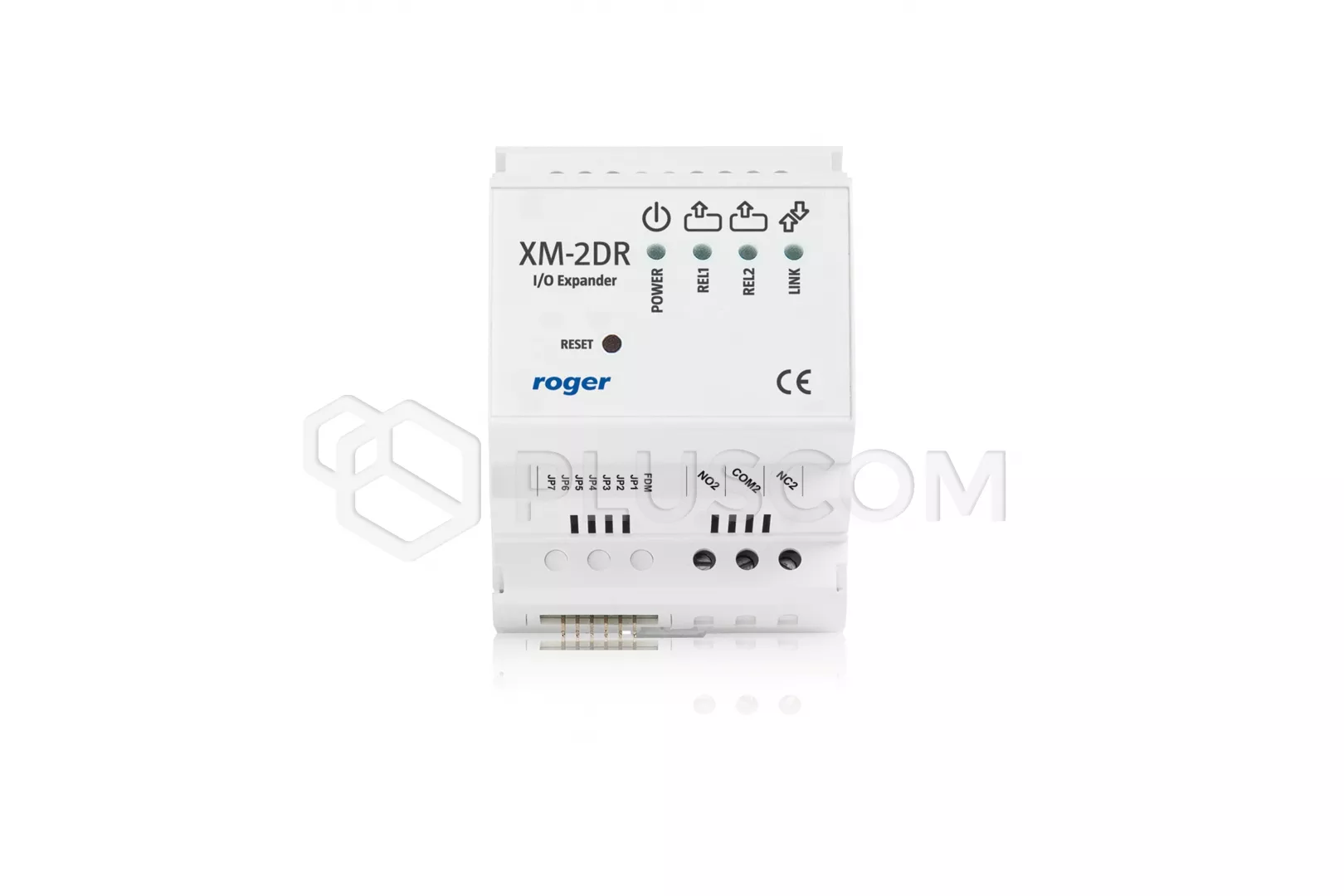

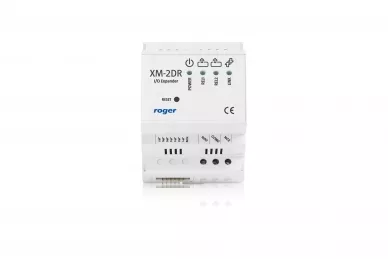

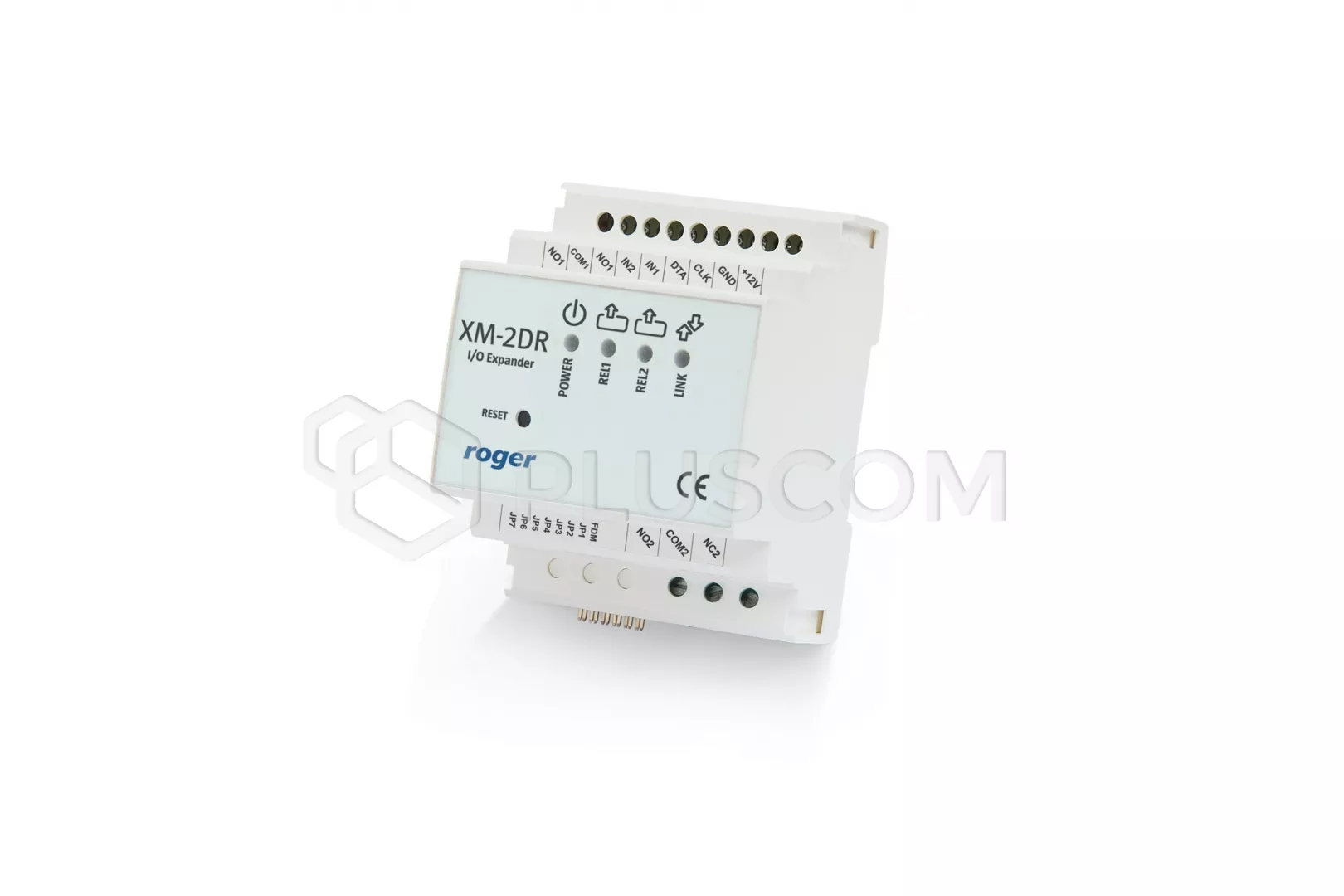

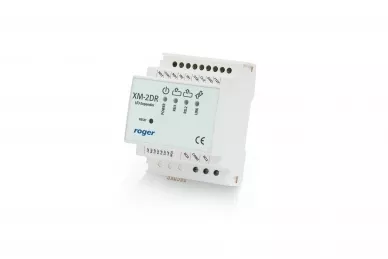

Roger XM-2DR Espansione I/O in alloggiamento per guida DIN

Espansore di I/O Roger XM-2DR in alloggiamento per guida DIN

XM-2DR è un modulo di espansione di I/O. Dispone di due linee di ingresso bifacciali e di due uscite a relè con contatti NA/NC isolati con i seguenti carichi:

• 1,5 A/30 VCC
• 5 A/30 VDC

Sulla parte anteriore dell'alloggiamento, l'espansore dispone di quattro LED di segnalazione, due dei quali indicano lo stato attuale delle uscite a relè, il LED LINK indica lo stato delle uscite a relè e l'indicatore LED Power può assumere quattro stati:

• stato - significato
• acceso fisso - normale funzionamento del dispositivo
• lampeggia 2x al secondo - nessuna comunicazione con il dispositivo principale
• lampeggia 10 volte al secondo - tensione di alimentazione troppo bassa
• due brevi lampeggi ripetuti ogni 2s - guasto alla memoria del microprocessore

Il dispositivo è dedicato esclusivamente ai sistemi che utilizzano il protocollo di comunicazione RACS CLK/DTA e può funzionare anche in modalità standalone.

DATI TECNICI:

• tensione nominale di alimentazione del modulo:
• • nominale 12VDC
  • ammissibile 10-15VDC
• consumo di corrente:
• • 25mA - con entrambi i relè spenti
  • 110mA - con entrambi i relè alimentati
• uscita a relè con un contatto NA/NC 1,5 A/30 VDC
• uscita a relè con un contatto NA/NC 5 A/30 VDC
• temperatura di funzionamento -25°C- +60°C
• dimensioni: 62x85x73 mm
• peso: 110g
