Roger UT-2 Interfaccia RS232-RS485

Roger UT-2 Interfaccia RS232-RS485

L'interfaccia di comunicazione UT-2 è utilizzata per la programmazione e la gestione di un sistema di controllo accessi composto da più controllori collegati tramite bus di comunicazione RS485. Il dispositivo consente un flusso di dati bidirezionale tra i dispositivi di controllo accessi e il software di gestione residente su un PC.
utilizzato durante l'integrazione del sistema RACS 4 con i controllori Integra della società Satel..

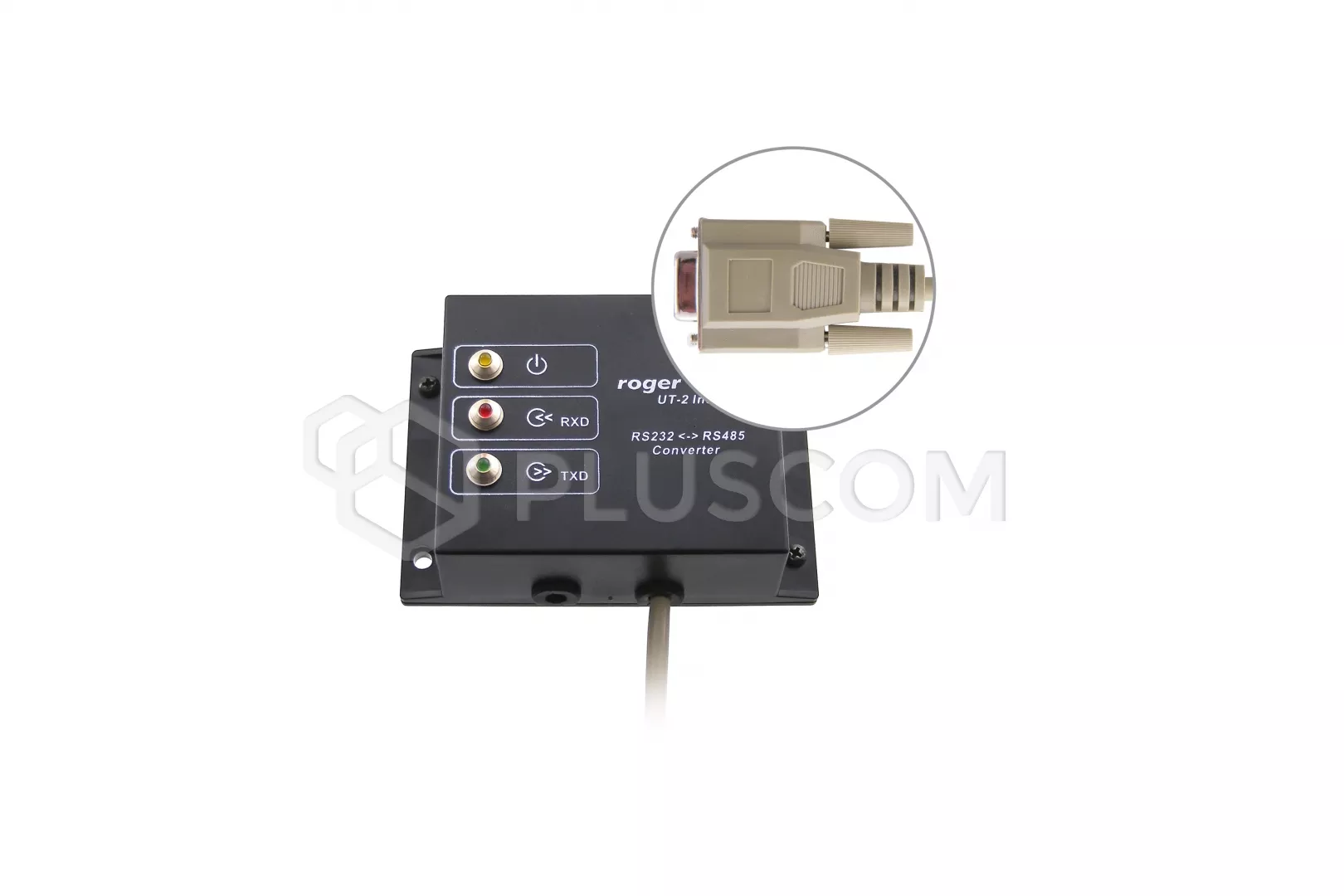

L'UT-2 è dotato di tre indicatori LED, che segnalano la presenza dell'alimentazione del modulo e la segnalazione dei dati inviati e ricevuti da/verso il computer.
Il modulo è alloggiato in un contenitore di plastica per il montaggio su una superficie piana. È dotato di un cavo con connettore DB9 (9 pin) sul lato dell'interfaccia RS232 e di una morsettiera a vite, sul lato RS485, per il collegamento dell'alimentazione e del bus di comunicazione.

CONTROLLO DI TRASMISSIONE
Il controllo del flusso di dati è implementato su base temporizzata. Nello stato normale, le linee A e B dell'interfaccia RS485 sono impostate in modalità di ricezione. Non appena il computer inizia la trasmissione, le linee RS485 vengono immediatamente commutate in modalità di trasmissione e rimangono in questo stato finché il computer continua a trasmettere pacchetti di dati attraverso la porta seriale. Le linee RS485 (A e B) tornano automaticamente in modalità di ricezione dopo un periodo di tempo di circa. 1,5 ms dopo la trasmissione dell'ultimo bit di dati da parte del computer.

DATI TECNICI:

• tensione di alimentazione: 10-15VDC
• consumo medio di corrente: 60mA
• consumo massimo di corrente: 150mA
• distanza dal computer (pokablu contato): max. 15 metri
• lunghezza massima del bus: RS485 1200 metri
• temperatura di lavoro: 0°C- +55°C
• dimensioni: 68x100x35mm
• peso: 80g
