Roger ASCD-1 Pannello di visualizzazione a matrice di LED

Roger ASCD-1 Pannello di visualizzazione a matrice di LED con orologio e calendario integrati

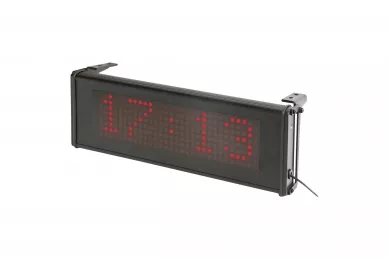

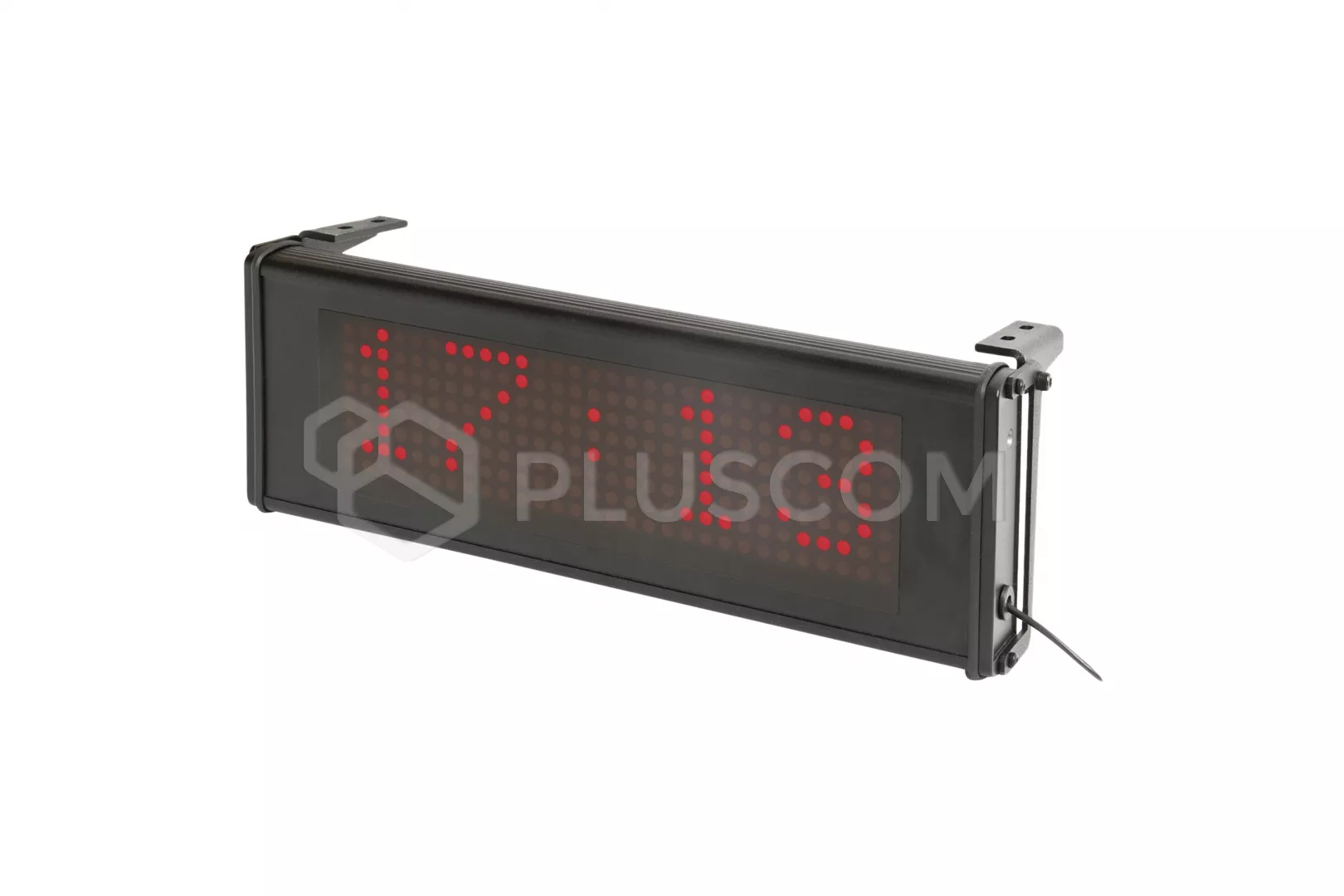

L'ASCD-1 è un pannello di visualizzazione a matrice di LED a cinque segmenti con orologio e calendario integrati. Funzionando con il sistema RACS4, il dispositivo visualizza l'ora nel sistema delle 24 ore, mentre il sistema RACS5 ci dà la possibilità di utilizzare l'ASCD-1 come display, presentando vari messaggi del sistema con un massimo di due secondi. 32 caratteri.
Se la lunghezza del messaggio specificato supera la dimensione della matrice del display, esso verrà spostato senza problemi.

Quando si utilizza l'ASCD-1 al di fuori dei sistemi RACS, il risultato è un orologio autonomo che funziona secondo le indicazioni interne o come display che presenta i messaggi inviati.

L'ASCD-1 può inoltre visualizzare la temperatura ambiente in base alle letture del sensore incorporato.

La configurazione del display viene eseguita manualmente, utilizzando i pulsanti di programmazione S1 e S2 sulla scheda del dispositivo o dopo aver collegato il display al computer, tramite l'interfaccia di comunicazione RUD-1, utilizzando il software RogerVDM.

Dati tecnici

• display a matrice di LED a cinque segmenti
• funzionamento nei sistemi RACS 4 e RACS 5
• funzionamento in altri sistemi
• funzionamento autonomo
• Interfaccia RS485
•

• tensione di alimentazione:
• • nominale 12VDC
  • ammissibile 10-15VDC
• consumo di corrente: 80 mA
• distanza tra controllore e display (RS485): max. 1200m
• classe ambientale: III
• temperatura di funzionamento: -25°C- +60°C
• grado di protezione: IP45
• altezza massima del cartello: 50 mm
• dimensioni: 110 x 305 x 55 mm
• peso: 810 g
