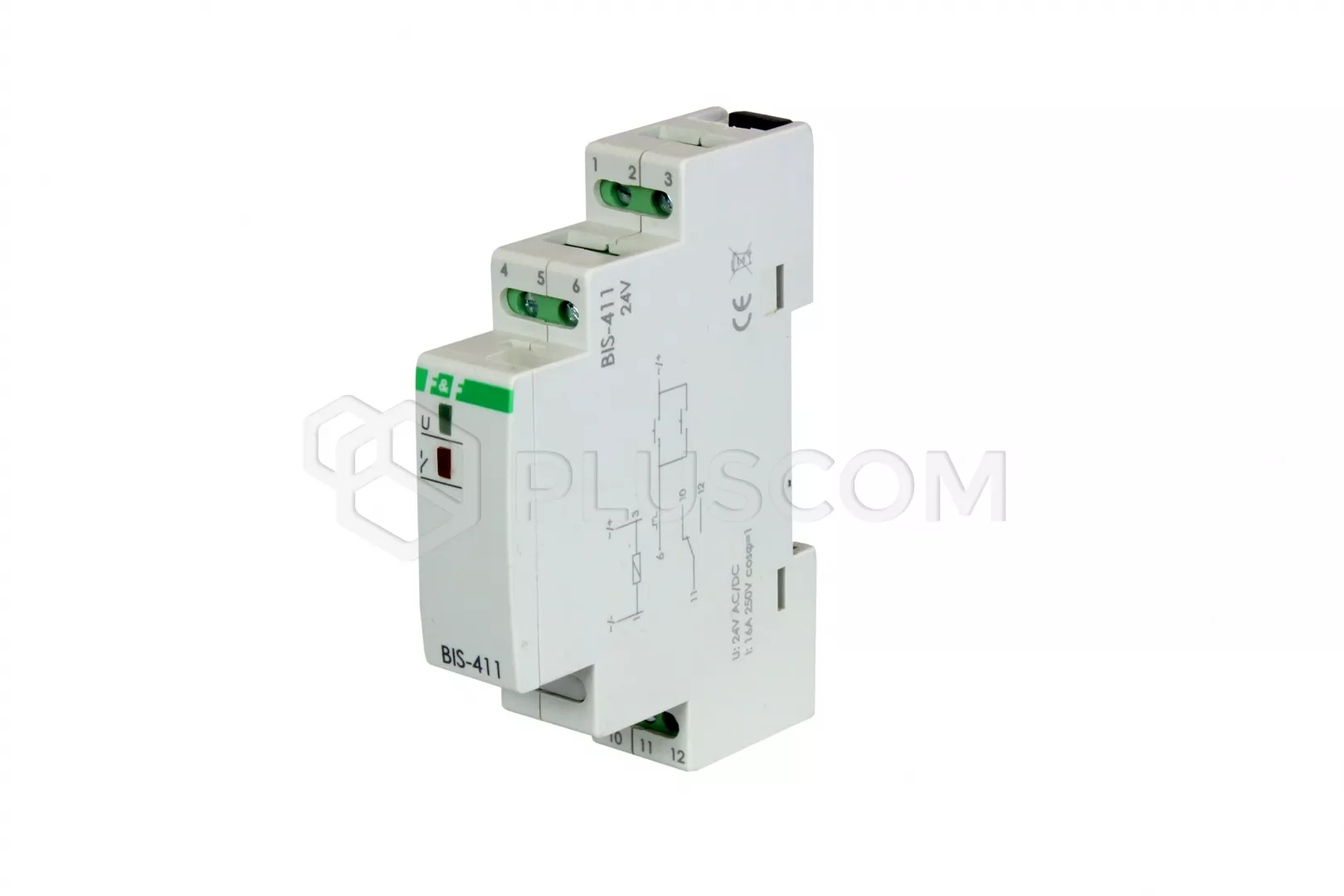

Relè bistabile F&F BIS-411 24V

F&F BIS-411 relè bistabile a 24V

Il relè bistabile cambia lo stato della sua uscita ogni volta che viene applicato un impulso all'ingresso di controllo. Consente di controllare l'illuminazione o altre apparecchiature da più punti diversi utilizzando interruttori di comando momentanei (campanello) collegati in parallelo.

Il relè BIS-411 24V non ha una memoria dell'ultimo stato, quindi in caso di interruzione dell'alimentazione e al suo ritorno, lo stato dell'uscita sarà sempre impostato su off.

Sul coperchio del relè sono presenti i LED

• verde che indica la presenza di alimentazione
• rosso, che indica l'intervento dell'uscita del relè


Montaggio e collegamento.
Relè progettato per il montaggio su guida DIN TH-35 (mm)
Il collegamento si effettua con terminali a vite da 2,5 mm2.
Il relè BIS-411 da 24 V non funziona con gli interruttori luminosi.

Caratteristiche tecniche:

• alimentazione: 9-30V CA/CC
• tipo di uscita: 1NO, separata

• carico di uscita: 16A
• impulso di controllo: 9-30V AC <5mA
• ritardo di intervento: 0,1-0,2s
• segnalazione di potenza: LED verde
• segnalazione di allarme: LED rosso
• consumo di energia
• • stand-by: 0,15W
  • accensione: 0,6W
• temperatura di lavoro: -25°C...50°C
• grado di protezione IP20
