Qubino 3-Phase Smart Meter Contatore di energia trifase

Qubino 3-Phase Smart Meter Contatore di energia a 3 fasi e controller

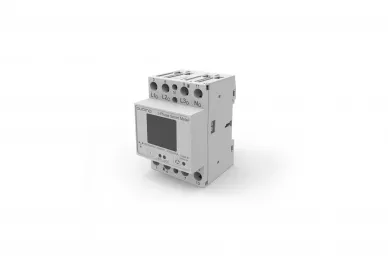

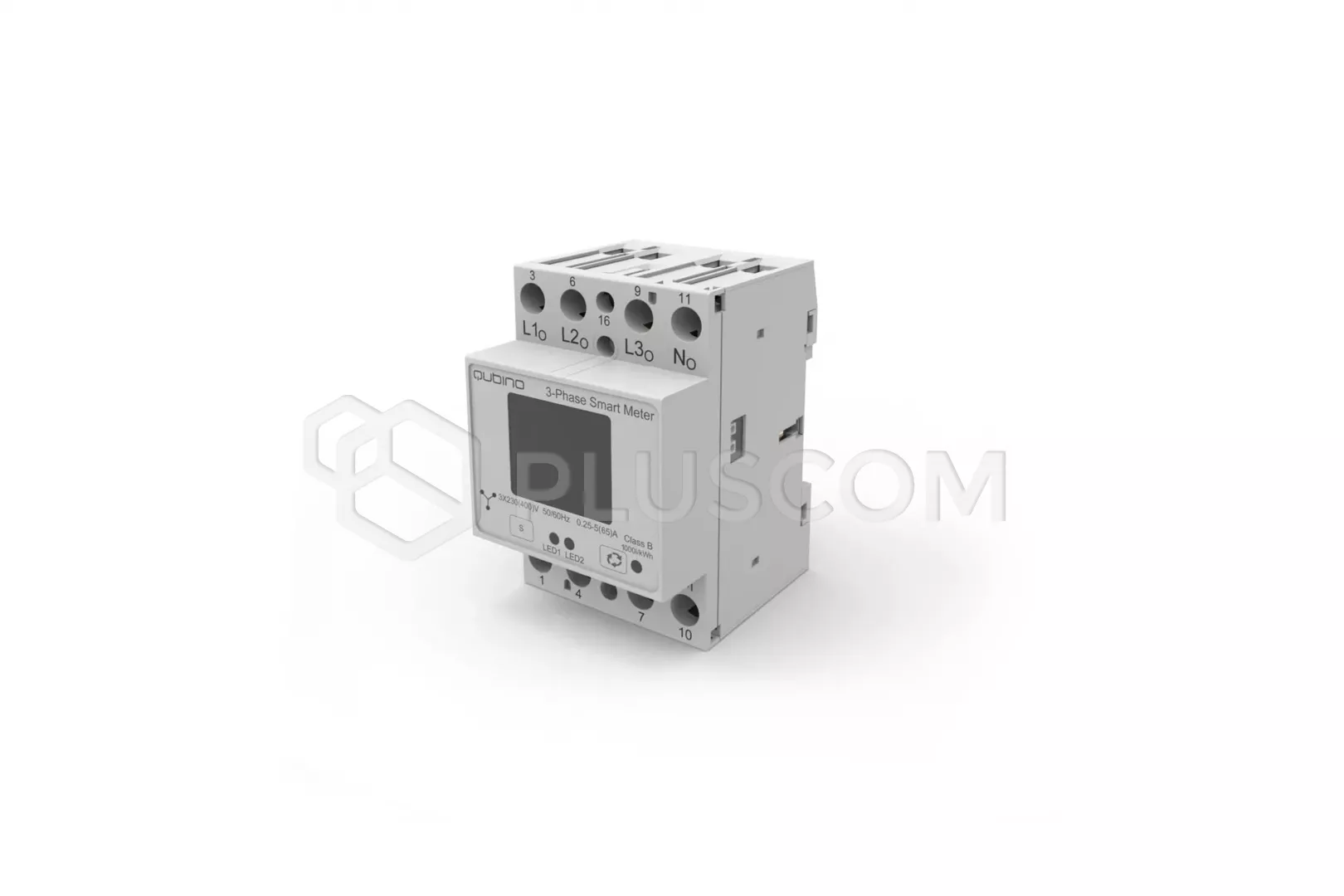

Il Qubino 3-Phase Smart Meter è un contatore di energia che si installa direttamente su una guida DIN e funziona con i pannelli di controllo Z-wave:

• FIBARO Home Center 3
• FIBARO Home Center 2 (dalla versione 4.550)
• FIBARO Home Center Lite (dalla versione 4.550)
• Vera Edge (informazioni su kWh e watt)
• OpenHAB2
• altri descritti sul sito web del produttore

Il contatore consente di monitorare la tensione e il consumo di energia in modo indipendente sulle 3 fasi e di trasmettere queste informazioni al pannello di controllo della smart home. Il microprocessore integrato calcola l'energia, la potenza e il fattore di potenza sulla base dei segnali misurati.

Energia elettrica misurata:

• Connessione: trifase (4u)
• Corrente di riferimento (Iref): 5 A
• Corrente massima (Imax): 65 A
• Corrente minima (Imin): 0.25 A
• Corrente di avvio: 20 mA
• Tensione (Un): 230 V (±15-20%)
• Consumo di energia del dispositivo: 8 VA
• Frequenza (fn): 50 e 60 Hz

Terminali principali (1I, L2I, L3I, NI, L1O, L2O, L3O, NO)

• Volume dei contatti: 2,5...16 (25) qmm
• Viti di collegamento: M5
• Coppia massima: 3,5 Nm

Morsetti opzionali (DI, DO)

• Volume di contatto: 1...2,5 qmm
• Viti di collegamento: M3
• Coppia massima: 1,2 Nm

Il dispositivo può essere controllato tramite la rete Z-Wave e fungere da ripetitore, migliorando la portata e la stabilità della rete Z-Wave. La lettura dei dati avviene in tempo reale.
Il misuratore è progettato per il montaggio su guida DIN.

DATI TECNICI:

• gamma di frequenza: 868,4 MHz, Z-Wave
• Conforme a UL94 V
• grado di inquinamento: 2
• test di tensione alternata: 4 kV
• distanza: fino a 30 m in ambienti chiusi (a seconda dei materiali di costruzione)
• IP50
• temperatura di funzionamento: -25...55°C
• montaggio: guida Din 35 mm
• dimensioni: 53,6 x 84 x 65 mm
• peso (con imballaggio): 220 g (240 g)
