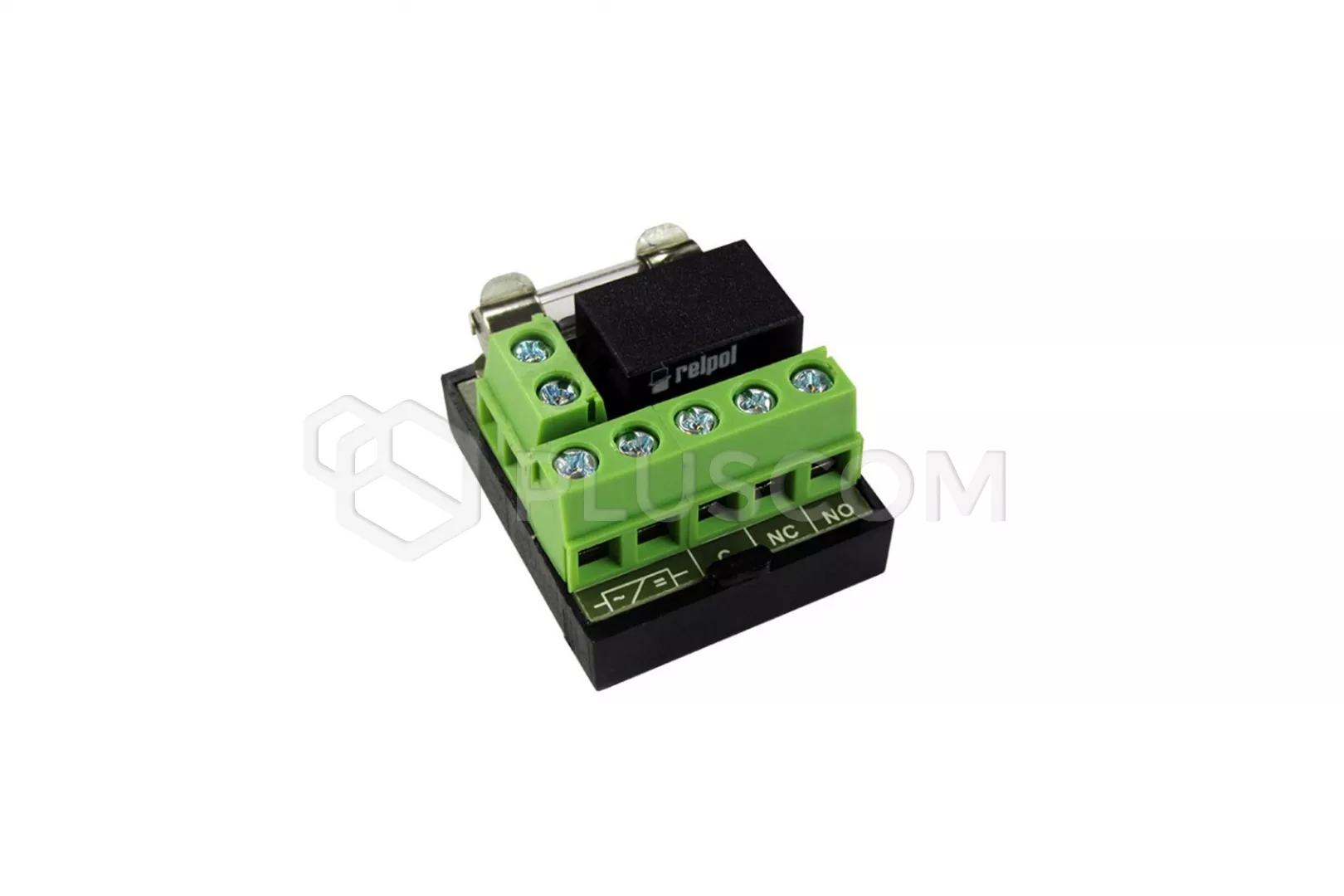

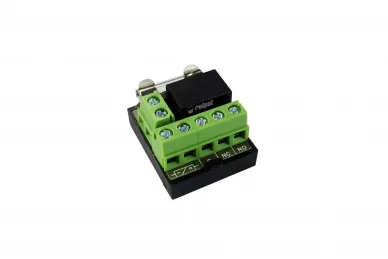

Gorke MPU-121 Unità relè universale
L'MPU-121 è utilizzato per i sistemi che richiedono segnali di controllo sotto forma di contatti a relè, ad esempio nei sistemi di controllo, segnalazione, ecc. È un elemento esecutivo del dispositivo centrale.
Il modulo viene utilizzato in situazioni in cui è necessario ottenere:
- controllare un carico superiore a quello consentito dall'uscita
- separazione galvanica dell'ingresso dal carico
- un segnale con polarità opposta a quella dell'ingresso
Tramite l'MPU-121, è possibile controllare, ad esempio. dispositivi di segnalazione acustici e ottici, combinatori telefonici, riscontri elettromagnetici, illuminatori a infrarossi, ecc.
Il relè può essere controllato sia in positivo che in negativo. La bobina del relè è controllata da un raddrizzatore a ponte, che semplifica il montaggio in quanto non è necessario prestare attenzione alla polarità dei collegamenti e allo stesso tempo elimina la necessità di un diodo per proteggere l'uscita del transistor dagli effetti della sovratensione che si verifica quando si utilizzano elementi induttivi come i relè.
La morsettiera contiene i terminali di controllo della bobina e i contatti del relè: normalmente aperto (NO), normalmente chiuso (NC), commutazione (C).
