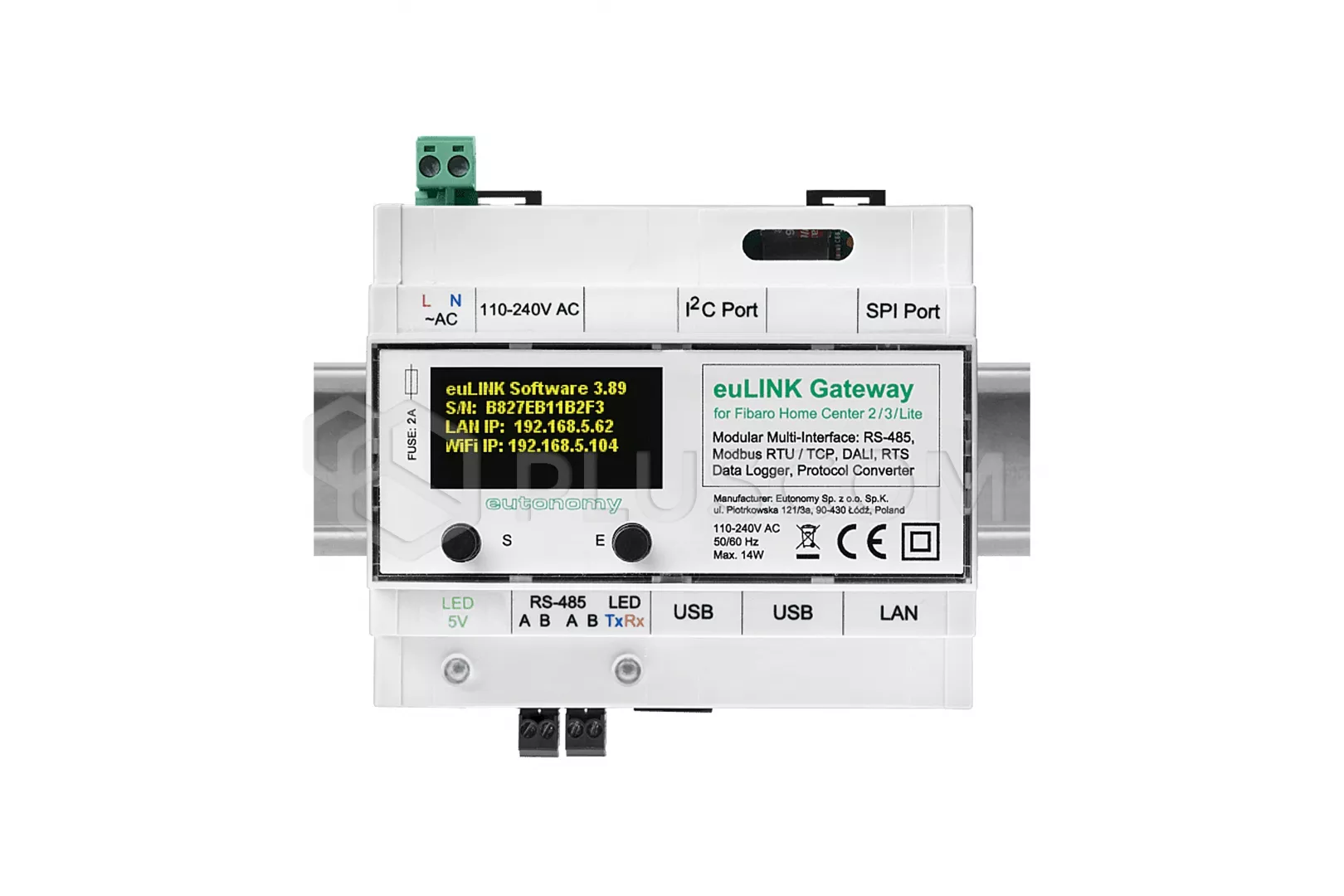

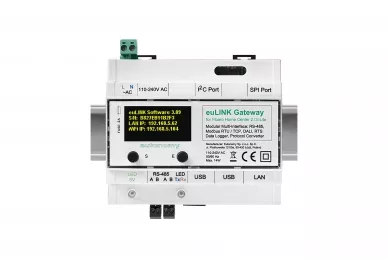

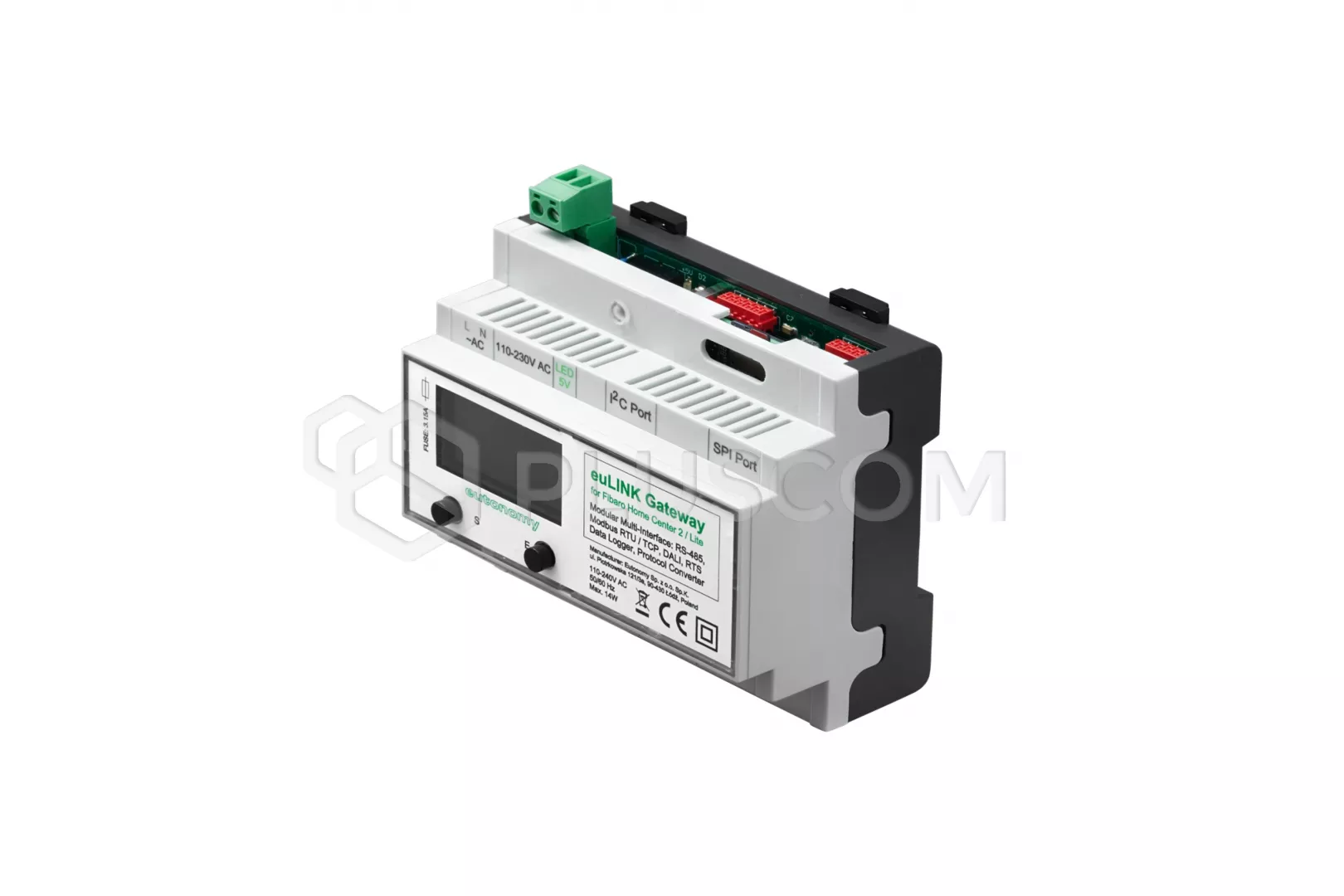

Gateway Eutonomy euLINK (Raspberry Pi 4B) Gateway di comunicazione
Interfaccia di comunicazione hardware tra il sistema Fibaro e i dispositivi infrastrutturali come aria condizionata, riscaldamento, ventilazione, illuminazione DALI, tapparelle o apparecchiature audio-video.
Grazie a questo dispositivo, possiamo progettare e gestire edifici intelligenti e completamente funzionali, scuole, ospedali, magazzini, e non solo appartamenti o palazzine.
Con euLINK, abbiamo la possibilità di integrare i dispositivi infrastrutturali negli edifici e siamo in grado di combinare in modo ottimale dispositivi radio e via cavo costruendo soluzioni ibride.
euLINK può essere collegato a qualsiasi pannello di controllo FIBARO.. È retrocompatibile e funziona con i pannelli di controllo più vecchi, grazie ai quali siamo in grado di ampliare le soluzioni di una casa intelligente già esistente.
La configurazione e la gestione di euLINK sono possibili tramite qualsiasi browser web, il che è una grande comodità, perché attraverso questa funzione il sistema può essere installato da qualsiasi luogo - a seconda delle preferenze e delle esigenze.
INSTALLAZIONE INTUITIVA
Una volta selezionato e configurato un modello per uno specifico dispositivo di infrastruttura, euLINK invia una sequenza di comandi API che creano automaticamente un dispositivo virtuale nel pannello di controllo e nell'applicazione FIBARO. A questo punto il dispositivo virtuale è pronto a comunicare con euLINK e con il dispositivo di infrastruttura corrispondente. I nuovi dispositivi dell'infrastruttura dell'edificio appaiono nell'applicazione FIBARO (su telefono, tablet o computer) e sono immediatamente disponibili per la costruzione di scenari.
Le funzioni più importanti del gateway euLINK:
- supporto per la trasmissione seriale RS-485 (fino a max. 5 bus indipendenti)
- supporto della trasmissione seriale RS-232 (fino a un massimo di 5 bus indipendenti). 4 porte indipendenti)
- Comunicazione con protocollo MODBUS RTU (fino a 5 segmenti MODBUS, fino a 32 dispositivi per segmento, fino a 160 MODBUS RTU di tutti i dispositivi). Per ragioni di prestazioni, si consiglia di collegare non più di 2 segmenti MODBUS a 1 euLINK Lite.
- comunicazione in protocollo MODBUS TCP fino a max. 32 dispositivi
- interoperabilità con i controllori FIBARO HC2, HC Lite, HC3, HC3 Lite e Yubii tramite FIBARO REST API
- supporto di un massimo di 4 porte euLINK DALI, ciascuna in grado di gestire 64 apparecchi DALI. Per motivi di prestazioni, si consiglia di collegare non più di 2 porte euLINK DALI a 1 euLINK Lite.
- convertitore TCP/IP integrato ↔ RS-232 / RS-485
- Orologio sincronizzato NTP per l'emissione di comandi predefiniti agli slave
Dati tecnici
- tensione di alimentazione: 100-240 V CA, 50-60 Hz
- consumo di energia: 14W massimo
- protezione: fusibile ritardato 2,0A / 250V, fusibile polimerico PTC 2,0A / 5V
-
- memoria: RAM 2 GB
- trasmissione seriale: porta seriale RS-485 integrata con terminatore da 120Ω, commutabile via software, isolamento galvanico fino a 1kV
- porta LAN cablata: Ethernet 10/100/1000 Mbit/s
- trasmissione wireless: WiFi 802.11b/g/n/ac e Bluetooth 5.0 (euLINK Lite: 4.2 / BLE)
- Porte USB: 2 porte USB 2.0 + 2 porte USB 3.0
- comunicazione con moduli di espansione: porte bus SPI e I2C esterne, porta 1-Wire
- compatibilità con gli apparecchi DALI: master IEC62386 tipo II
-
- dimensioni dell'alloggiamento: 107 x 90 x 58 mm
- larghezza in moduli: 6 moduli TE su guida DIN
- grado di protezione: IP20
- temperatura di lavoro: da 0°C a +40°C
- umidità relativa: ≤90%, senza condensa
