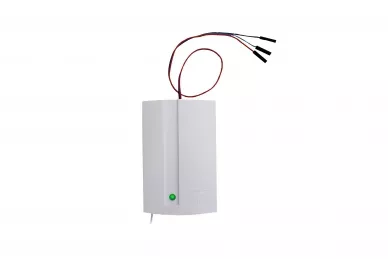

Trasmettitore Elmes TX-RS2 controllato da porta seriale

Il trasmettitore TX-RS2 è utilizzato per controllare qualsiasi ricevitore Elmes a cambio di codice sulla banda radio dei 434 MHz. Viene attivato dai comandi ricevuti sulla porta seriale.
Il trasmettitore dispone di 30 canali di controllo e può inviare 8 codici diversi all'interno di ciascun canale. Ciò equivale a 30 telecomandi a 8 pulsanti. Il trasmettitore può essere collegato direttamente a un computer Raspberry con un sistema di smart home installato, ad es. "OpenHab" o "HomeAssistant" e quindi integrare i ricevitori di produzione in questo sistema.
Il TX-RS2 può anche essere collegato a qualsiasi computer con un'uscita seriale, nonché a dispositivi che non dispongono di tale interfaccia ma di una connessione USB. In quest'ultimo caso, il collegamento avviene tramite uno speciale adattatore che converte la trasmissione USB in una trasmissione su porta seriale. La condizione è che i livelli di tensione su tale connettore siano compresi nell'intervallo 0..3,3V. È inoltre necessario assicurarsi che l'alimentazione del trasmettitore sia a 3,3V.

Specifiche tecniche:

• frequenza di trasmissione radio: 433,92 MHz
• potenza di trasmissione: 5 dBm
• numero di canali di controllo (equivalente al telecomando): 30
• numero di comandi per 1 canale (equivalente al pulsante pilota): 8
• livelli di segnale richiesti all'ingresso RX: Basso: 0,8*VDD
• modalità di funzionamento della porta seriale: 9600 baud, nessuna parità, 1 bit di stop
• Tensione di alimentazione VDD: 2,7V...3,5V
• consumo di corrente: 1,5 mA (a riposo), 15 mA (durante la trasmissione)
• dimensioni esterne: 96 x 63 x 28 mm (senza antenna)
