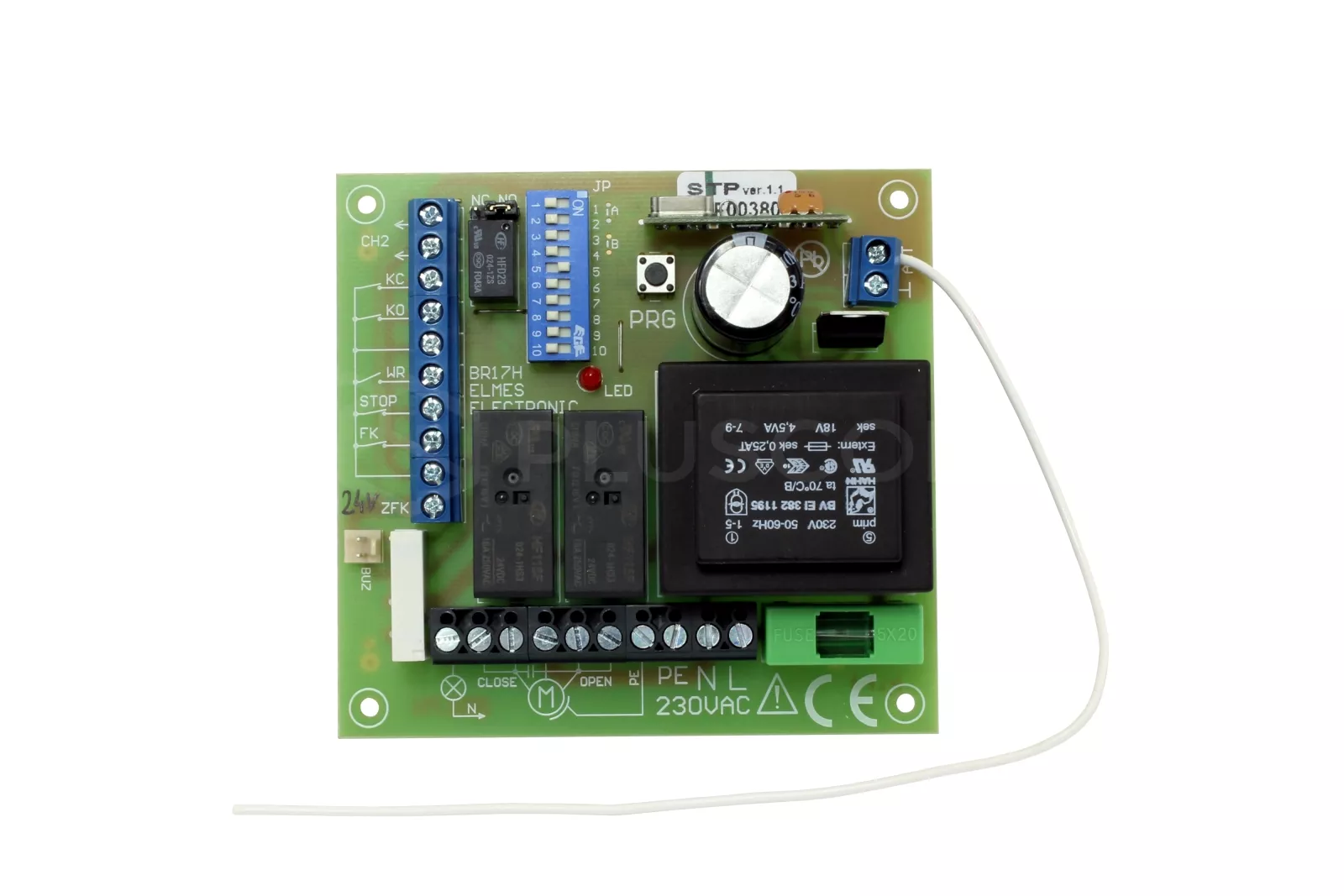

Elmes STP Centralina radio per cancelli con motore AC 230V

Controllore STP Elmes è stato progettato per il controllo a distanza di un cancello azionato da un motore a induzione monofase a 230V AC che consente il funzionamento bidirezionale.

FUNZIONI DEL CONTROLLER

• la comunicazione radio è realizzata con il sistema KEELOQ che garantisce un elevato livello di sicurezza della trasmissione
• cooperazione con un massimo di 112 telecomandi Elmes operanti su banda 433,92MHz
• controllo con uno o due pulsanti del telecomando
• modalità di funzionamento:
• • manuale: il controllo dell'apertura e della chiusura avviene tramite i pulsanti del telecomando, senza funzione di chiusura automatica del cancello.
  • con chiusura automatica: dopo l'apertura, il cancello si chiude automaticamente dopo un tempo programmato (1s-4min).
  • area di parcheggio 1: quando si preme il telecomando, il cancello inizia il ciclo: APERTURA - PAUSA - CHIUSURA. La pressione del telecomando durante l'apertura dell'anta non provoca alcuna reazione e, durante il conto alla rovescia della PAUSA, il conto alla rovescia ricomincia dall'inizio. Premendo il telecomando mentre il cancello si sta chiudendo, il cancello si ferma e dopo 1s inizia ad aprirsi.
  • parcheggio 2 (con opzione di arresto) - premendo il pulsante del telecomando, la porta inizia il ciclo: APERTURA - PAUSA - CHIUSURA, ma a differenza della modalità di parcheggio 1, premendo il pulsante del telecomando mentre la porta è in movimento la si arresta. Un'altra pressione fa ripartire l'intero ciclo di apertura. Premendo il pulsante del telecomando durante il conto alla rovescia della PAUSA, il conto alla rovescia si interrompe e un'altra pressione fa ripartire il conto alla rovescia della PAUSA dall'inizio.
• chiusura automatica allo scadere del tempo di PAUSA programmato (1sec - 4min)
• cooperazione con finecorsa di tipo NO o NC
• tempo di funzionamento del motore programmabile che consente la collaborazione con azionamenti non dotati di finecorsa
• cooperazione con fotocellule NC con uscita normalmente chiusa
• apertura automatica della porta in caso di violazione della fotocellula in chiusura
• ingresso di sicurezza STOP per bloccare il movimento della porta in entrambe le direzioni
• uscita per lampada di segnalazione (lampeggiante) o luce
• uscita supplementare indipendente a relè NO/NC controllata da un pulsante di comando a distanza separato
• funzione di facilitazione dell'installazione - interruttori di cancello e di fine corsa reversibili tramite ponticelli


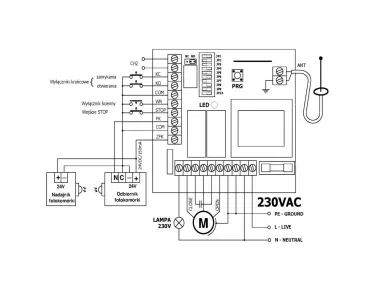

INSTALLAZIONE E CONFIGURAZIONE
L'unità di controllo viene fornita senza alloggiamento e deve essere installata nell'alloggiamento dell'operatore. È necessario assicurarsi che non sia esposta agli agenti atmosferici.
Se si desidera aumentare il raggio d'azione dei telecomandi, sulla scheda del ricevitore sono presenti dei morsetti a vite per il collegamento di un'antenna esterna per la banda 434Mhz.

L'inserimento del telecomando nella memoria del ricevitore, le impostazioni del tempo motore, la pausa e altre procedure vengono eseguite utilizzando il pulsante PRG e i ponticelli sulla scheda del ricevitore.

DATI TECNICI

• alimentazione: 230VAC; consumo di energia: max. 4VA
• uscite relè motore: 2 x NO, max 16A/250VAC
• uscita lampada: 5A/250VAC max.
• uscita a relè CH2: NO o NC (selezionabile tramite jumper), separata galvanicamente; capacità di carico: 1A/24VDC o 0,5A/125VAC; tempo di attivazione dell'uscita: da 0,5 s a 2 min.
• uscita di alimentazione della fotocellula: 24VDCmassimo 150mA, protetta da fusibile polimerico
• ingresso fotocellula, tipo NC

• ingresso STOP di sicurezza tipo NC
• Ingresso finecorsa di tipo NC o NO
• tempo di funzionamento del motore: da 1 s a 4 min, comune per chiusura e apertura
• TEMPO DI PAUSA: da 1 s a 4 min.
• ricevitore supereterodina su banda 433,92MHz
• intervallo di temperatura operativa: -20°C...+40°C
• dimensioni (d/s/l): 95x90x34mm
• distanza tra i fori di montaggio ø=3mm: 85x80mm
