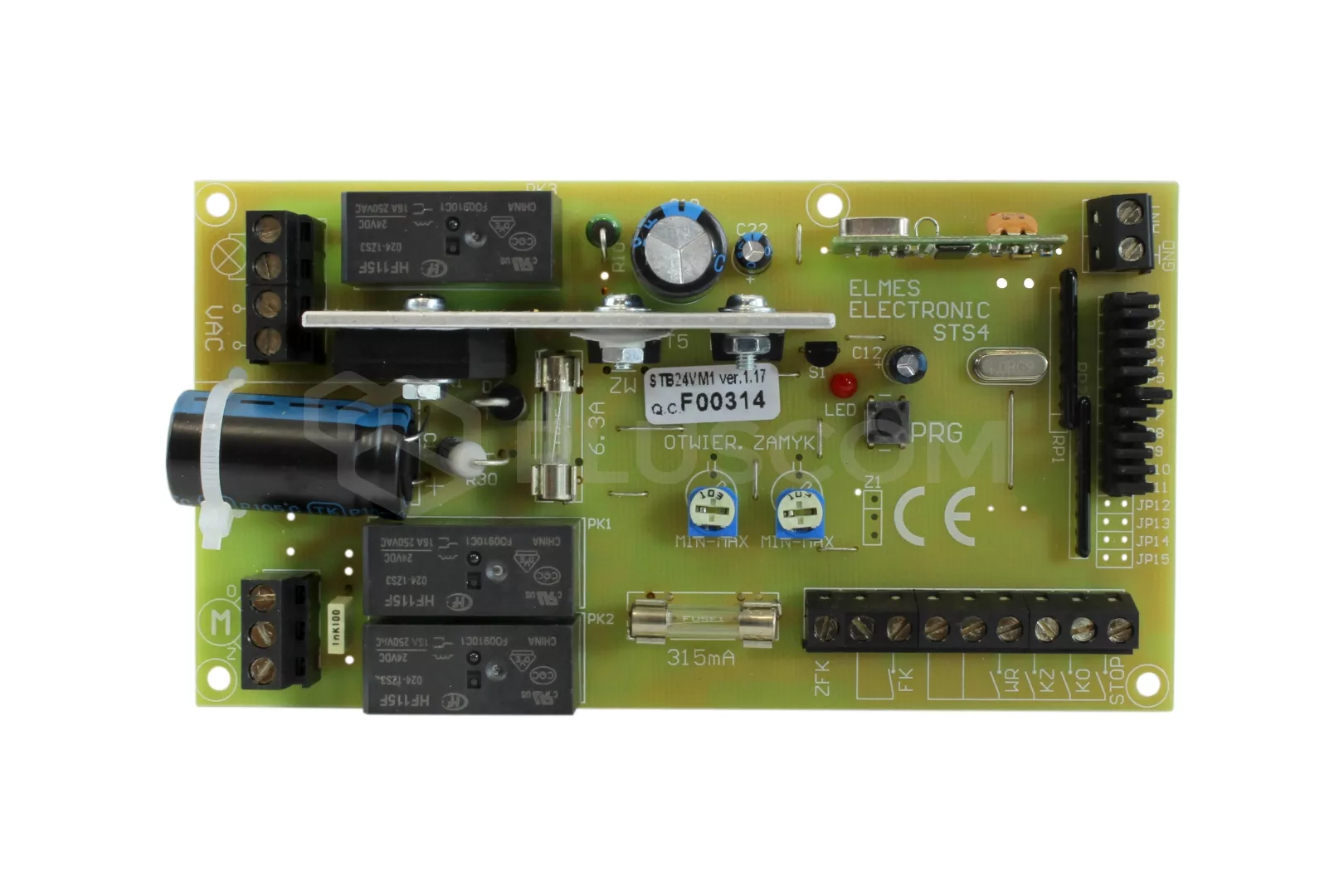

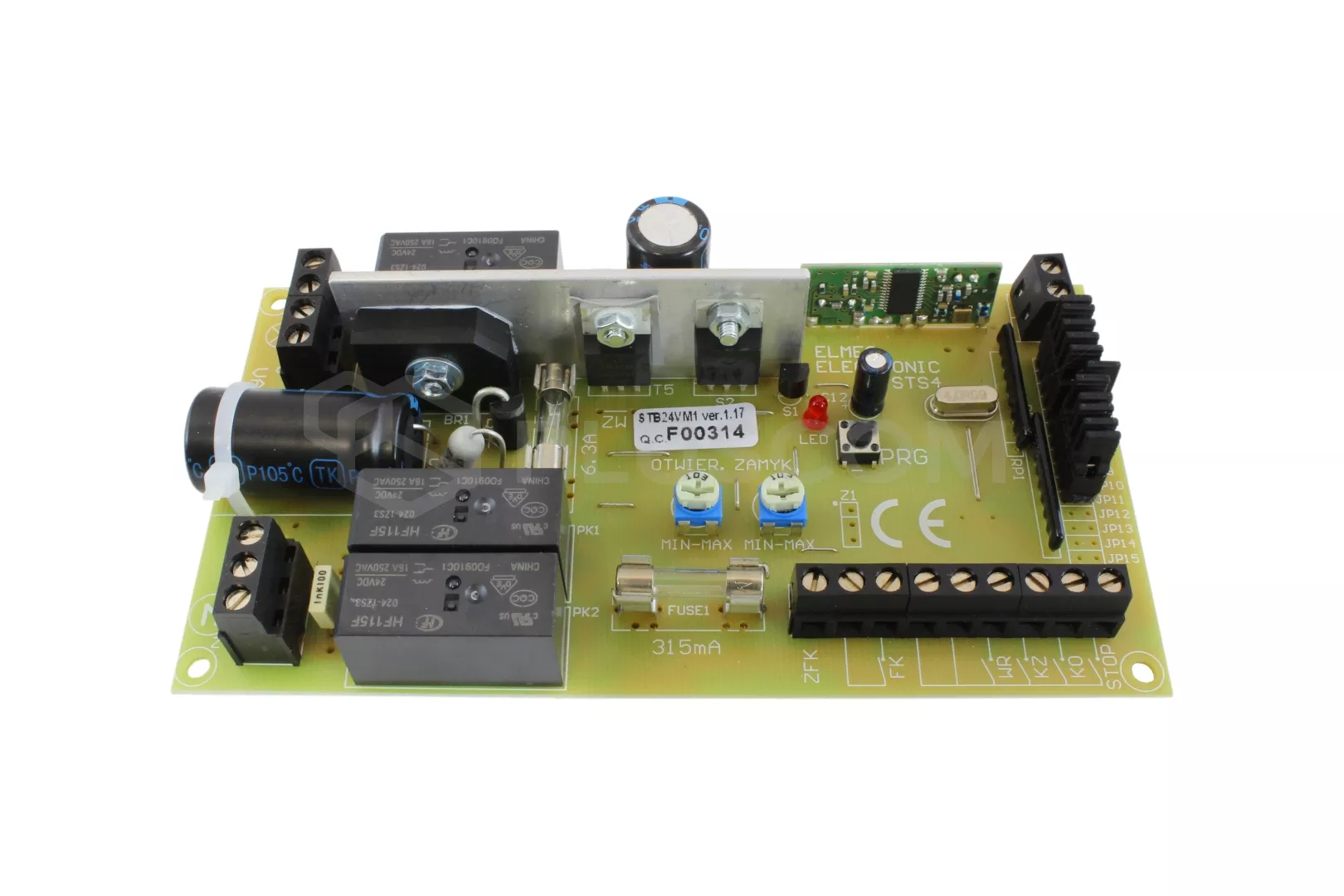

Elmes STB24VM1 Controllore della porta DC 24V

• comunicazione wireless con codice variabile KEELOQ per garantire un elevato livello di sicurezza della trasmissione
• ricevitore supereterodina
• memoria di controllo remoto: 112
• compatibile con tutti i telecomandi Elmes operanti in banda 433,92MHz
• scelta del tipo di finecorsa, magnetico o meccanico
• Avvio e arresto graduale del motore - protegge il convertitore di frequenza dai sovraccarichi meccanici e ne aumenta la durata di vita.
• allentamento delle tensioni che si generano nel meccanismo di azionamento quando la porta è chiusa, grazie a un breve impulso di apertura
• protezione da sovraccarico (sovracorrente), la cui soglia viene impostata separatamente per ogni direzione di movimento
• funzionamento a parcheggio - il telecomando e l'interruttore WR provocano solo l'apertura, non arrestano la porta e non la chiudono
• cooperazione con fotocellula NC e finecorsa NA o NC
• uscita per lampada di segnalazione (lampeggiante) o illuminazione
• funzioni aggiuntive che aumentano la sicurezza d'uso:
• • Ingresso STOP (tipo NO) per il collegamento di dispositivi di sicurezza aggiuntivi,
  • chiusura automatica della porta preceduta da tre secondi di lampeggio della lampada
  • tempo di funzionamento del motore programmabile - protezione contro la rottura dei finecorsa

DATI TECNICI

• alimentazione: AC 24V
• consumo di corrente (senza fotocellula collegata e con motore spento): max: 100mA
• protezione del motore: 6,3A
• potenza massima della lampada 40W
• uscita di potenza della fotocellula 24 V CC, max. 240 mA
• soglia di protezione da sovraccarico: 2-7,5A
• tempo di funzionamento del motore 1s ... 60 min
• PAUSA o tempo di accensione dopo l'arresto 1 ... 255 s
• intervallo di temperatura di funzionamento da -20°C...+55°C
• dimensioni (d/s/l) 140x75x30mm

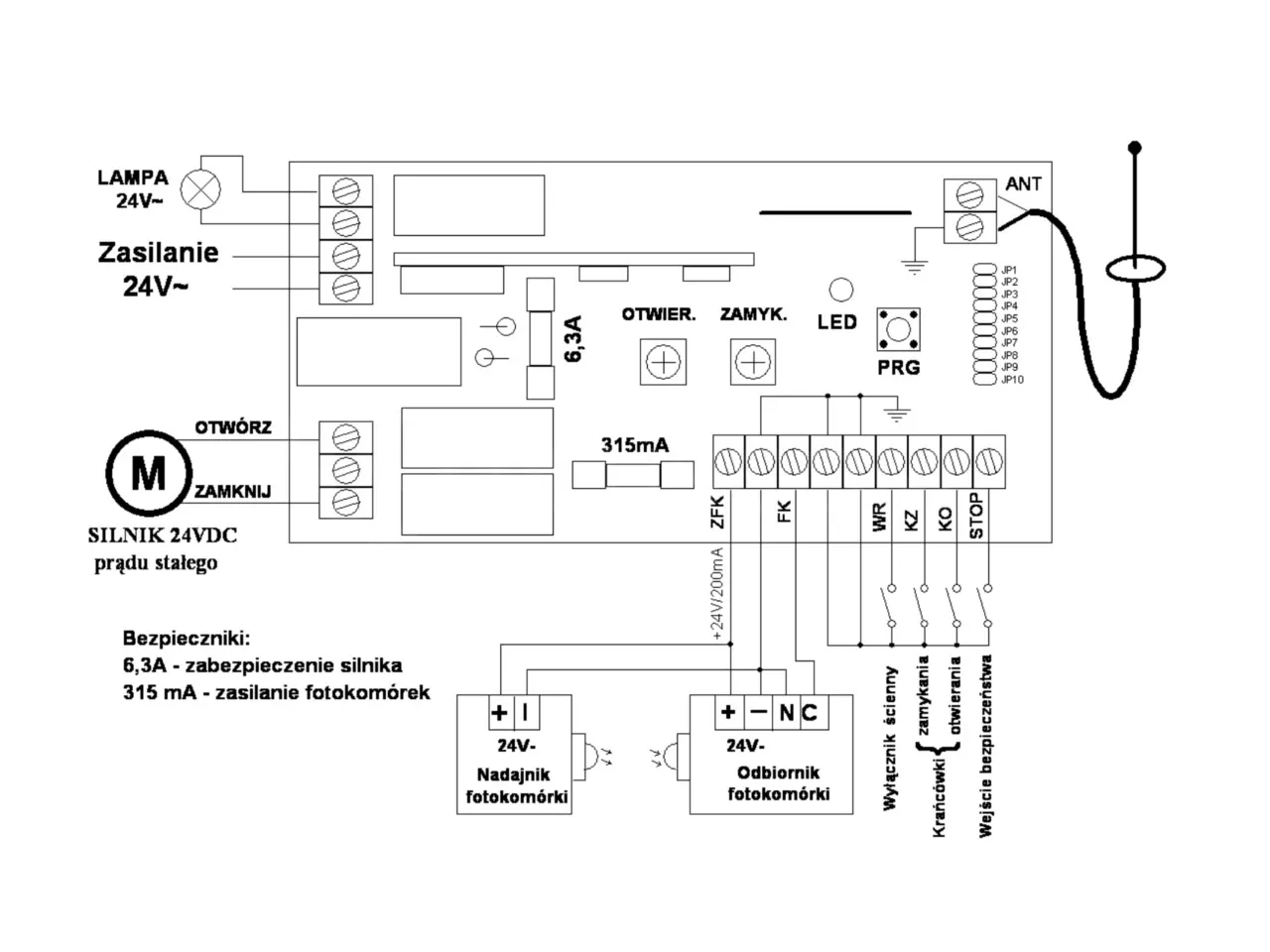

INSTALLAZIONE E CONFIGURAZIONE
L'unità di controllo viene fornita senza alloggiamento e deve essere installata nell'alloggiamento dell'operatore. È necessario assicurarsi che non sia esposta agli agenti atmosferici.
Se si desidera aumentare il raggio d'azione dei telecomandi, sulla scheda del ricevitore sono presenti dei morsetti a vite per il collegamento di un'antenna esterna per la banda 434Mhz.

L'inserimento del telecomando nella memoria del ricevitore, le impostazioni del tempo motore, la pausa e altre procedure vengono eseguite utilizzando il pulsante PRG e i ponticelli sulla scheda del ricevitore.
