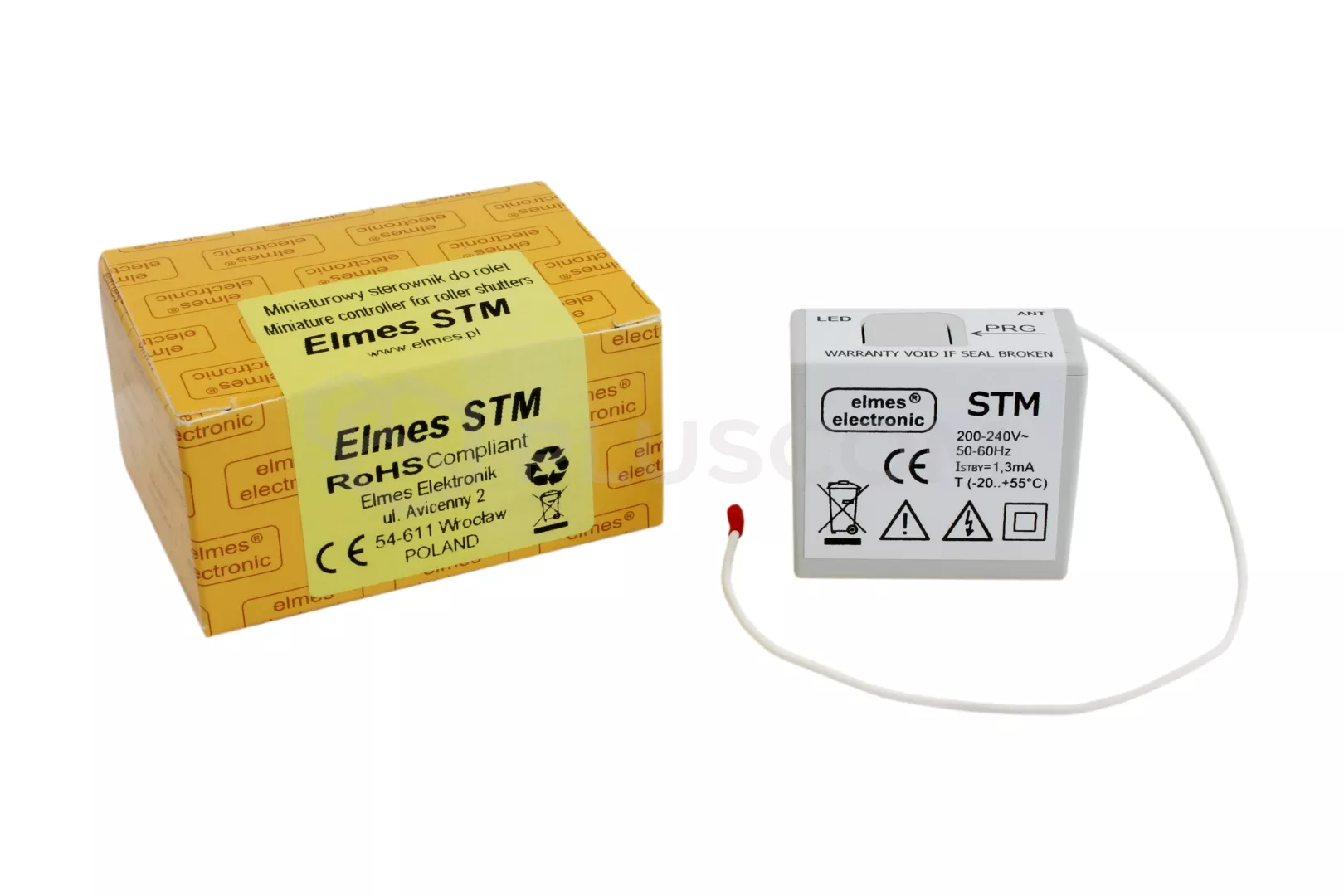

ELMES STM Ricevitore radio miniaturizzato per il controllo delle tapparelle

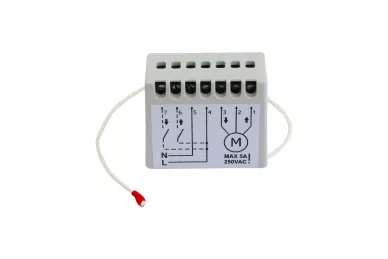

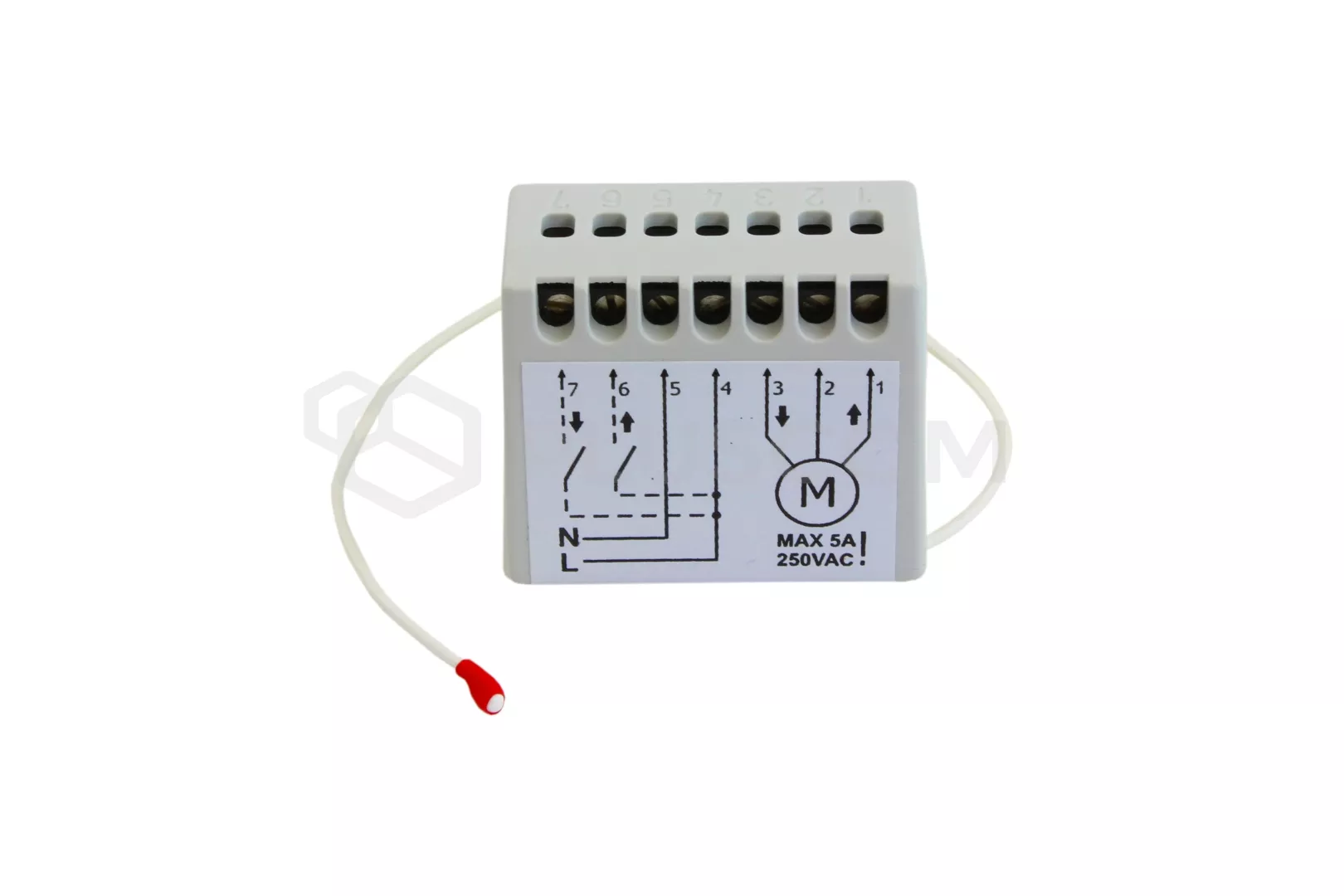

Il controllore Elmes STM è un dispositivo di piccole dimensioni con cui
controllo a distanza di tapparelle alimentate con motore a induzione in corrente alternata.
Grazie al suo involucro miniaturizzato, il controller può essere collocato in una scatola da incasso profonda 60 mm direttamente sotto un interruttore a parete monostabile (campanello) singolo o doppio.
Il funzionamento può essere controllato localmente tramite l'interruttore o a distanza con i telecomandi ELMES.
Il telecomando deve avere almeno due pulsanti. La cooperazione con il telecomando può avvenire in due modi, che dipendono da quale pulsante del telecomando è stato utilizzato al momento dell'inserimento del telecomando nella memoria della centralina.
Metodo 1:
Quando si è inserito il telecomando nella memoria del controller, è stato utilizzato il pulsante n. 1 - quindi il pulsante n. 1 del telecomando
del telecomando attiva il movimento verso l'alto della tapparella, il pulsante n. 3 attiva il movimento verso il basso e i pulsanti n. 2 o 4 arrestano la tapparella.
Metodo 2:
Quando si inserisce il telecomando nella memoria della centralina, si utilizza il pulsante n. 2 del telecomando, quindi si utilizza il pulsante n. 2 del telecomando.
il pulsante n. 1 del telecomando funzionerà secondo il ciclo: Su - Stop - Su ..., mentre
il pulsante n. 2 funziona nel ciclo: Giù - Stop - Giù ...
Comunicazione senza fili
è protetta da codice flottante
KEELOQogni trasmissione è codificata e diversa dalla precedente. Il sistema garantisce la sicurezza e impedisce l'uso di codici intercettati.
SPECIFICHE TECNICHE
- alimentazione: 230VAC (0,3VA a riposo, 0,5VA quando il relè è attivato)
- capacità di carico in uscita: 250V 5A max
- ricevitore radio supereterodina 433,92 MHz
- memoria per 112 telecomandi
- tensione agli ingressi di controllo 6 e 7: 250V~ max.
- tempo di mantenimento delle uscite a relè: da 0,5s a 4,5h
- intervallo di temperatura di funzionamento da -20ºC a +55ºC
- dimensioni esterne: (p/p) 42x35x21 mm
