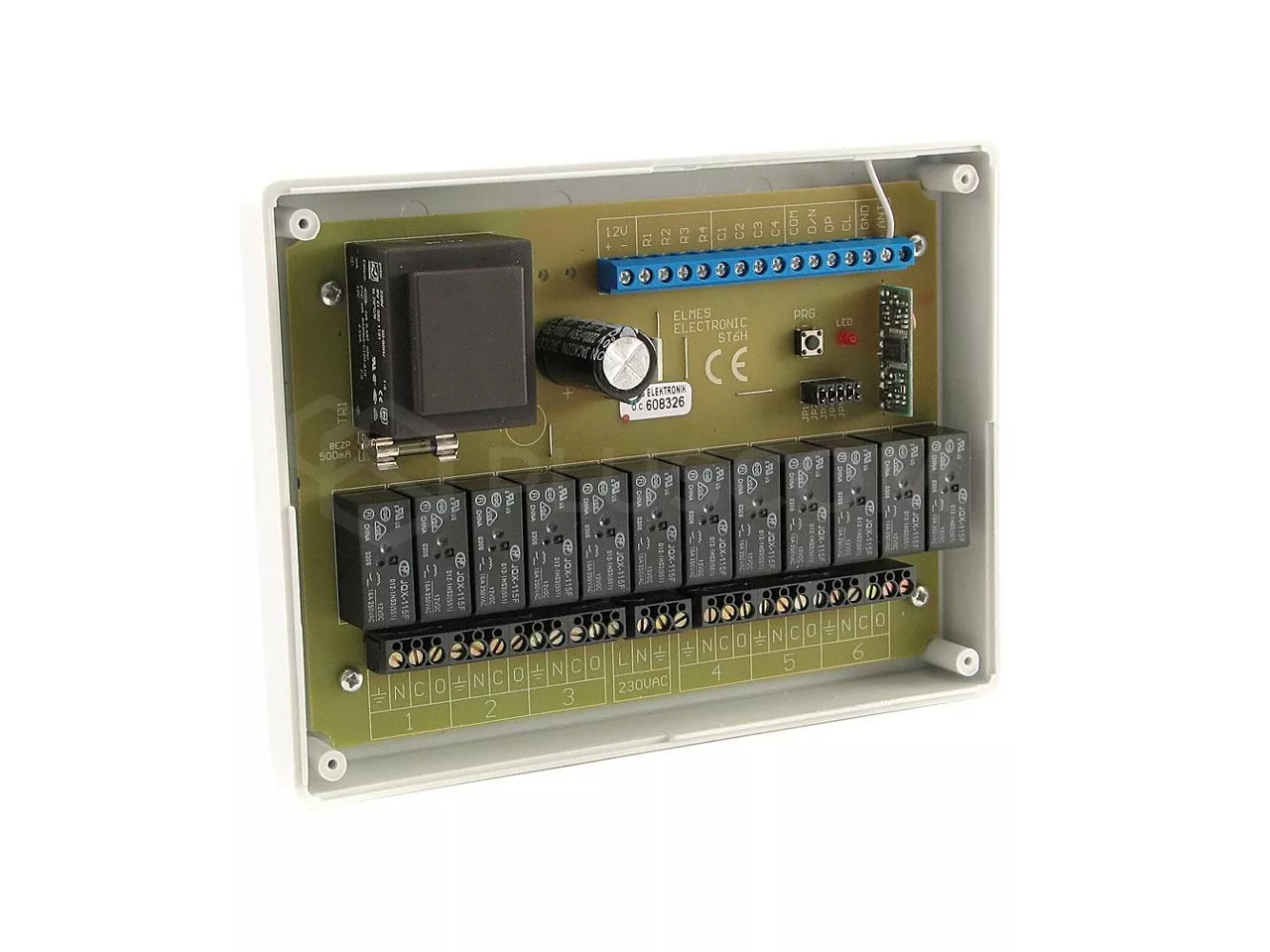

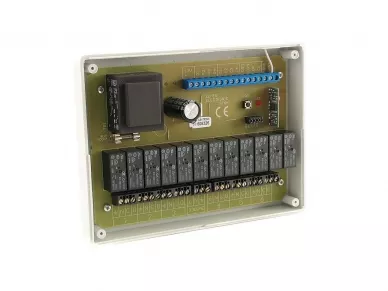

Utilizzo del controller
Elmes ST6HR possiamo controllare 6 tapparelle per finestre, azionate da motori tubolari 230VAC senza commutatore con finecorsa incorporati.
Controllo viene eseguito:
- senza fili per mezzo di telecomandi (max. 32) che utilizzano il sistema a codice variabile KEELOQ che garantisce un'elevata sicurezza di trasmissione.
- cablato utilizzando interruttori monostabili.
Per il funzionamento si consiglia il telecomando STX, ma è possibile utilizzare anche il telecomando CH8HT CH32HT.
I telecomandi a due o quattro pulsanti non consentono la piena funzionalità.
Il telecomando STX consente di controllare fino a 35 tapparelle; inoltre, i canali 1-8 sono dotati di un orologio automatico che offre la possibilità di definire l'apertura e la chiusura automatica a orari definiti dall'utente.
Il telecomando non è incluso nel set.
Il controller consente qualsiasi configurazione:
- controllare ogni tapparella separatamente
- definire gruppi di tapparelle (ad es. piano terra, piano terra)
- controllare tutte le tapparelle contemporaneamente
- utilizzare l'ingresso dell'orologio e definire gli orari di apertura/chiusura
INSTALLAZIONE E CONFIGURAZIONE
Tutte le tapparelle e gli interruttori devono essere collegati direttamente al controllore, con topologia a stella. Non è necessario installare controllori separati per ogni tapparella. Tuttavia, è necessario far passare i cavi dai motori e dagli interruttori a un unico controller.
Il vantaggio di questa soluzione è la completa libertà di configurazione e di controllo del gruppo e l'assenza di interferenze con il controllo del gruppo quando ogni tapparella ha un controllore individuale.
La programmazione del controller avviene tramite il pulsante PRG e i ponticelli sulla scheda del ricevitore e i telecomandi pre-programmati.
È possibile combinare i controller e controllare un numero maggiore di tapparelle (ad esempio 12+).
SPECIFICHE
- ricevitore supereterodina 433,92 MHz
- alimentazione 230VAC (4VA)
- memoria per un massimo di 32 telecomandi
- ingresso per il collegamento di un orologio
- ingressi per collegare fino a 16 interruttori cablati
- uscite a relè: 12xNO (6 motori), 16A/230VAC,
- intervallo di temperatura di funzionamento da -20°C a + 40°C
- dimensioni esterne: (p/p) 186x137x47 mm
