Elmes MPS1 Separatore di relè a otto canali

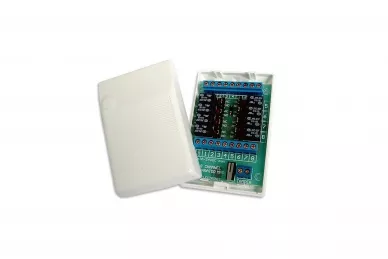

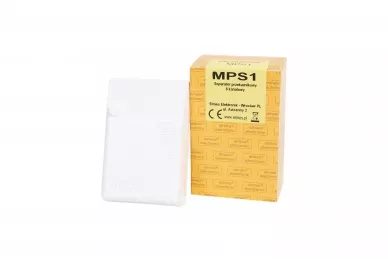

Separatore di relè a otto canali Elmes MPS1

Il separatore a relè è progettato per commutare i segnali provenienti da un massimo di otto dispositivi esterni, ad esempio le videocamere. È costruito con relè elettromagnetici, che si attivano quando gli ingressi di controllo vengono messi in cortocircuito a +12VDC.

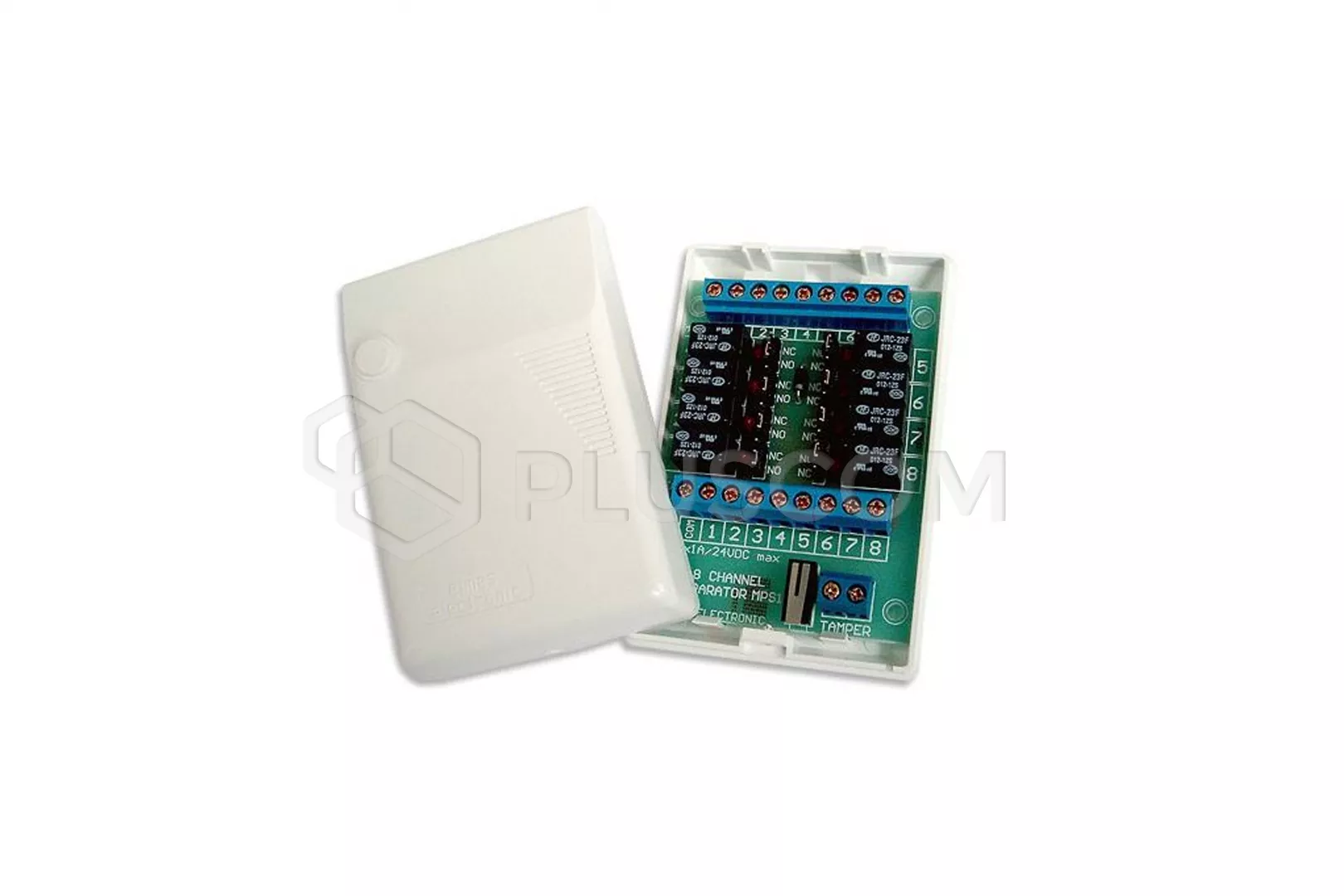

Le otto uscite a relè del separatore, con modalità operative selezionabili NO o NC, sono collegate a una morsettiera con un terminale comune COM. L'attivazione di ciascun relè è segnalata dall'accensione di un LED posto accanto ad esso. I relè sono dotati di diodi di protezione da sovratensione e il circuito è protetto da danni in caso di collegamento inverso della tensione di alimentazione.

Il modulo è dotato di un interruttore antimanomissione TAMPER per l'apertura della custodia. La modalità di funzionamento delle uscite a relè NO (normalmente aperte) o NC (normalmente chiuse) viene selezionata mediante ponticelli. Il dispositivo può essere utilizzato in un'ampia gamma di temperature ambientali; l'uso del modulo all'esterno richiede una protezione dalle intemperie.

Caratteristiche dell'MPS1

• è destinato alla separazione galvanica dei segnali che controllano dispositivi esterni come telecamere, serrature, sirene, ecc.
• 8 canali, LED in ogni canale per indicare l'attivazione
• Modalità NO o NC di ciascuna uscita a relè
• protezione dell'apertura della custodia con interruttore antimanomissione

Quando si progetta un'installazione con il modulo MPS1, è necessario tenere conto del carico di corrente massimo ammissibile dei relè, pari a 1A/24VDC o 0,5A/125VAC, e della corrente massima assorbita dall'ingresso "+", ipotizzando che ogni relè commutato assorba circa 20mA.
