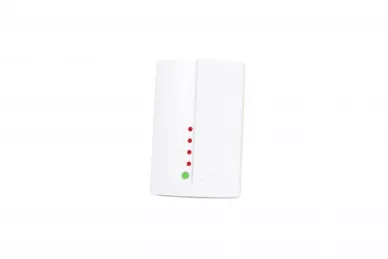

Elmes Moduł WiFi WF-1 Modulo di controllo del ricevitore

Modulo WiFi Elmes WF-1 Modulo di controllo del ricevitore

Il modulo WF1 è progettato per controllare i ricevitori nella banda dei 434 MHz utilizzando uno smartphone Android. Funziona solo con i dispositivi a codice variabile KEELOQ Elmes (non funziona con il ricevitore RP501).

Il modulo è dotato di un trasmettitore radio e di 4 uscite a relè.
Il controllo avviene solo all'interno della rete Wi-Fi locale. Il controllo tramite l'infrastruttura Internet (da qualsiasi parte del mondo) non è possibile.

Modalità di funzionamento
Quando si preme un pulsante sullo schermo del telefono, un comando assegnato a quel pulsante viene inviato al WF1, attraverso la rete WiFi. Questo comando contiene il numero del telecomando (1...34) e il numero del pulsante (1...8). In risposta a questo comando, in base al numero del telecomando, il modulo WF1 esegue:

• quando il numero del telecomando è compreso nell'intervallo: 1..30 - invia una trasmissione radio della durata di circa 1 s, che corrisponde alla pressione di uno degli otto pulsanti di uno dei 30 telecomandi
• quando il numero del portachiavi è compreso nell'intervallo: 31..34 - comanda un relè con un numero rispettivamente di: 1..4. In questo caso, se il numero del pulsante è 1, il relè si accende in modo permanente, se è 2 si spegne e se è 3 si accende per 1,5 secondi.

SPECIFICHE:

• frequenza: 433,92 MHz
• potenza: 10mW
• 4 uscite a relè, 1A/125V, tipo NO o NC
• alimentazione: 11..18V
• consumo di corrente da 12V: 32mA al minimo, 93mA quando tutti i relè sono attivati
• intervallo di temperatura di funzionamento: da -25C a +55C
• dimensioni: 96/63/28 mm
