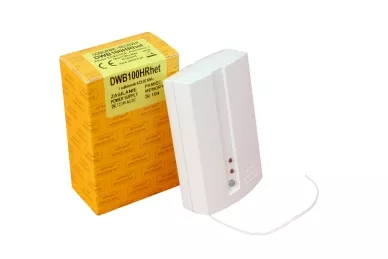

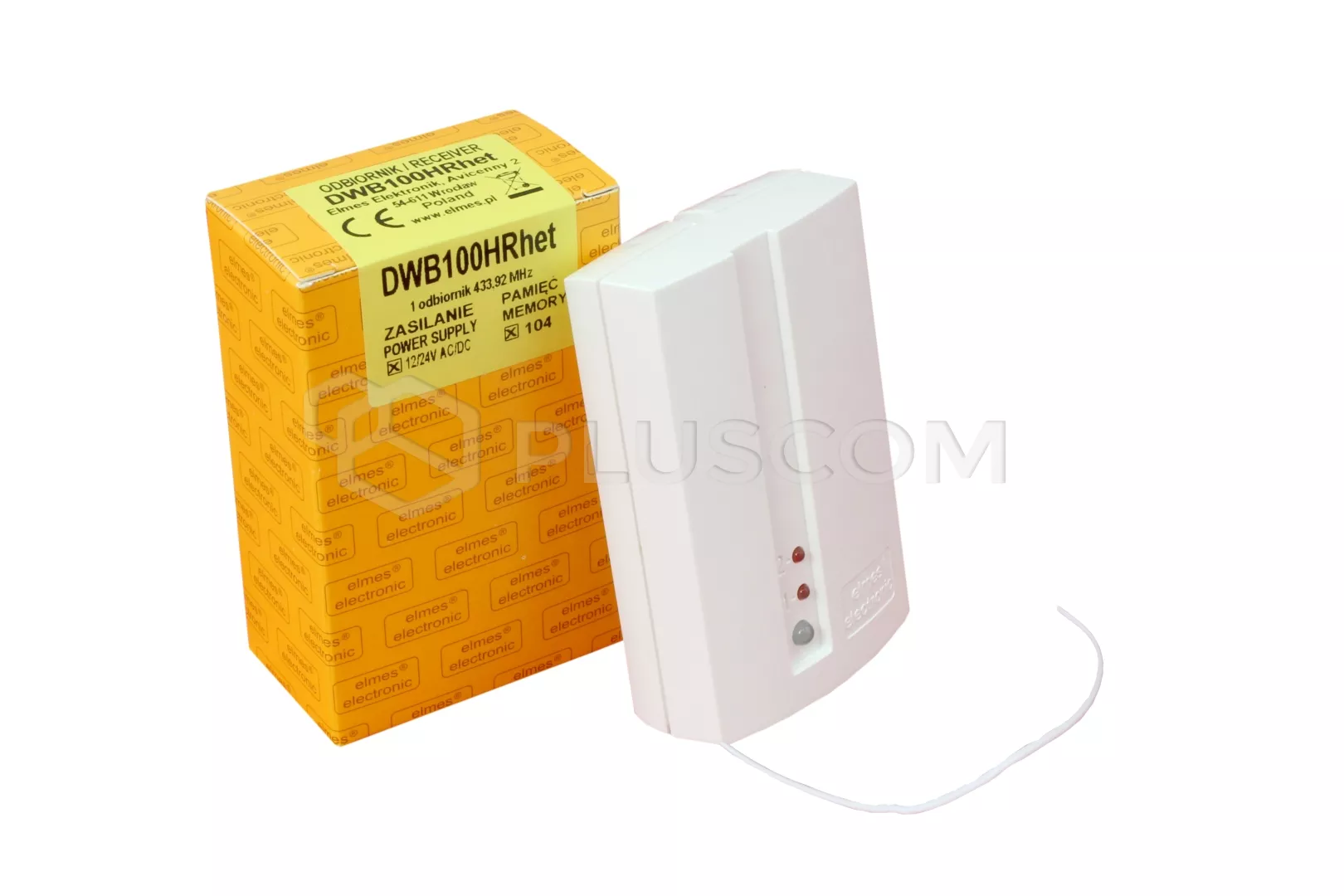

Elmes DWB100HRhet Ricevitore a 2 canali
ELMES DWB100HR to a due canali ricevitore supereterodina a due canali con relè con capacità di carico fino a 1A.
Il ricevitore può funzionare con
con 104 telecomandi. Sistema
KEELOQ garantisce un'elevata sicurezza utilizzo. Con questo sistema, ogni volta che si preme il pulsante del telecomando, viene generato e inviato un nuovo codice. Il ricevitore tiene traccia di queste modifiche e risponde solo al nuovo codice. I codici già utilizzati non vengono accettati. In questo modo si evita che i codici intercettati vengano riutilizzati.
Ricevitore supereterodina è caratterizzato da un'elevata sensibilità e da un'alta resistenza alle interferenze radio. Con questo tipo di ricevitore, è anche possibile far funzionare i ricevitori uno accanto all'altro senza preoccuparsi delle interferenze reciproche.

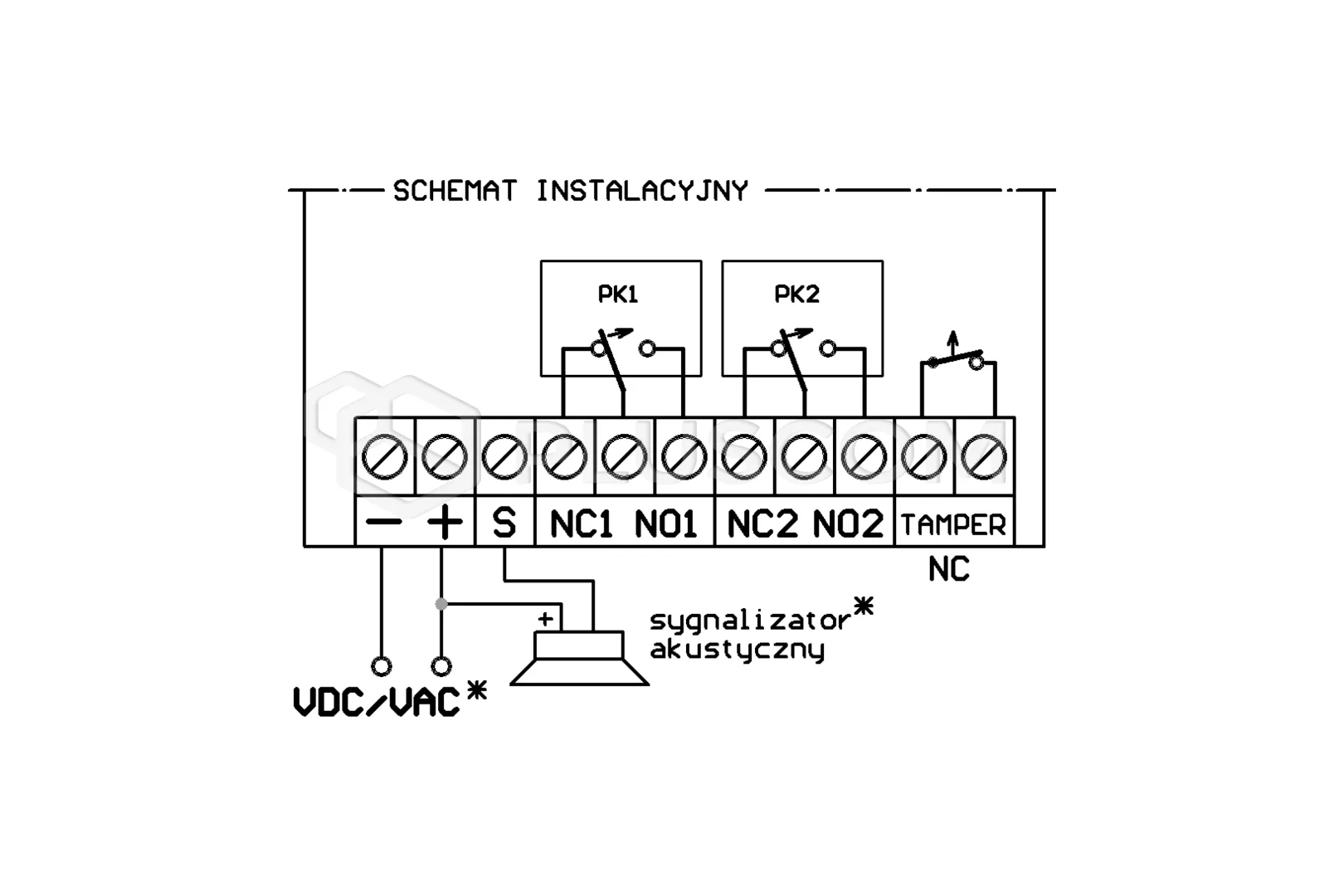

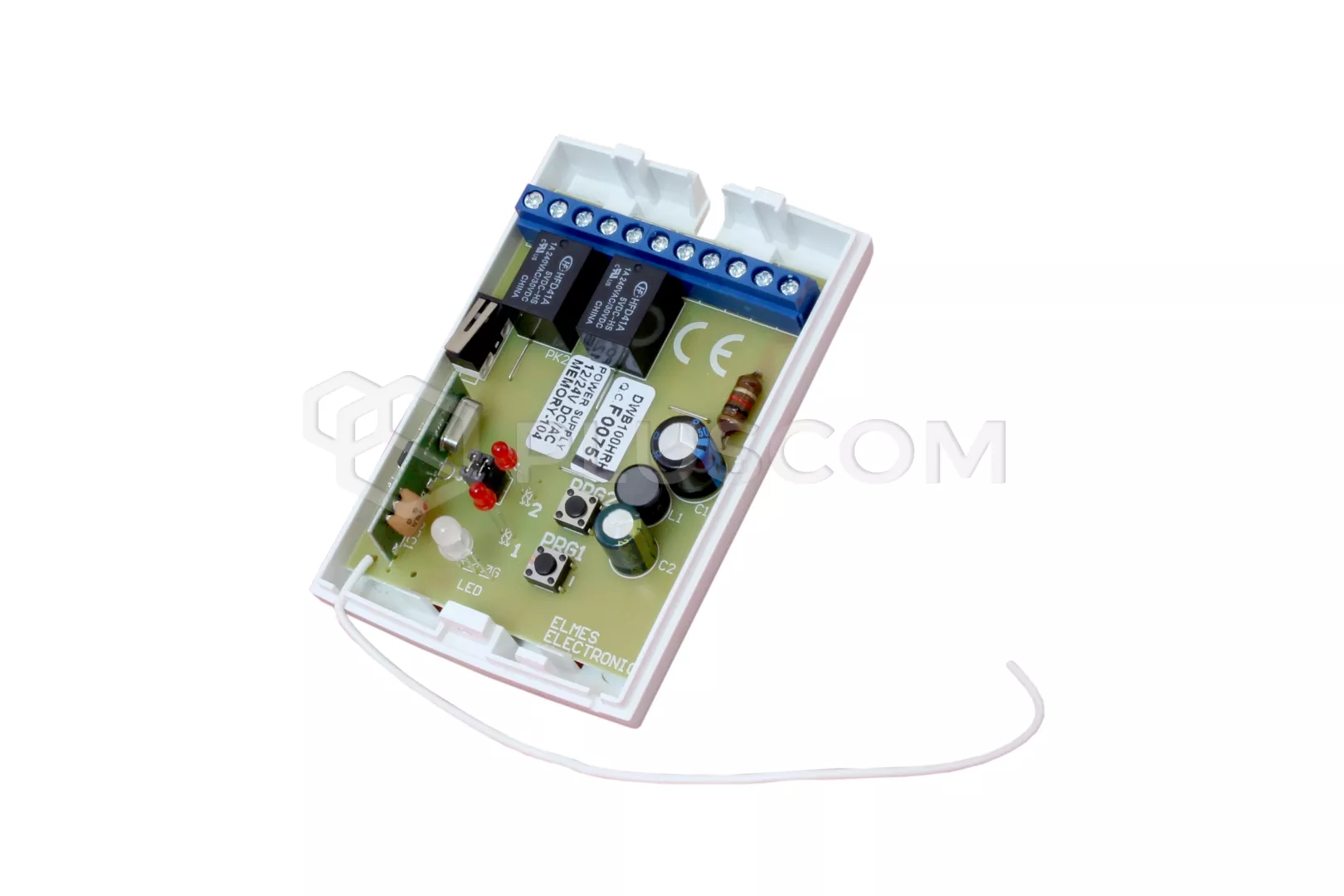

Il ricevitore è dotato di un'uscita a relècon cui è possibile controllare altri dispositivi. Sulla morsettiera sono presenti 3 contatti di relè: normalmente aperti
(NO) e normalmente chiusi
(NC) e un terminale comune.
Capacità di carico del relè fino a 1A, 120VAC/30VDC.
Inoltre, abbiamo
uscita di segnalazione di tipo open collector (S), alla quale è possibile collegare un segnale acustico o ottico esterno. Un LED bicolore situato nell'alloggiamento del ricevitore indica anche lo stato di commutazione dell'uscita a relè.
Se il ricevitore è alimentato con tensione alternata, il dispositivo di segnalazione non deve essere collegato.
MODALITÀ DI FUNZIONAMENTO:
- quando si preme il pulsante del telecomando, l'uscita si accende per un tempo specifico preprogrammato; un'ulteriore pressione mentre l'uscita è accesa prolunga il tempo di commutazione.
- l'uscita può rimanere accesa per tutto il tempo in cui viene premuto il pulsante del telecomando
- premendo il pulsante n. 1 del telecomando si accende l'uscita, mentre il pulsante n. 2 la spegne
- le pressioni successive del tasto del telecomando accendono e spengono alternativamente l'uscita
PARAMETRI TECNICI:
- frequenza operativa: 433,92 MHz
- Sistema di codice flottante KEELOQ®. da Microchip Corp. USA
- memoria del telecomando: 104
- ampia gamma di alimentazione: DC 10-40V AC 19,5-29V
- temperatura di funzionamento: -20°C...+ 40°C
- capacità di carico dell'uscita a relè: 1A, 120VAC/30VDC
- modalità di funzionamento dell'uscita:
- monostabile: tempo di attivazione dell'uscita: da 0,25 s a 4 ore
- bistabile: on - off
- Uscita S (1A/60V) di tipo "open collector"
- uscita antisabotaggio per l'indicazione di apertura della custodia, di tipo NC
(cortocircuitato quando la custodia è chiusa), utilizzato nei sistemi di allarme
Il ricevitore non include un telecomando:
