Elmes DW200HMR Ricevitore miniaturizzato a due canali

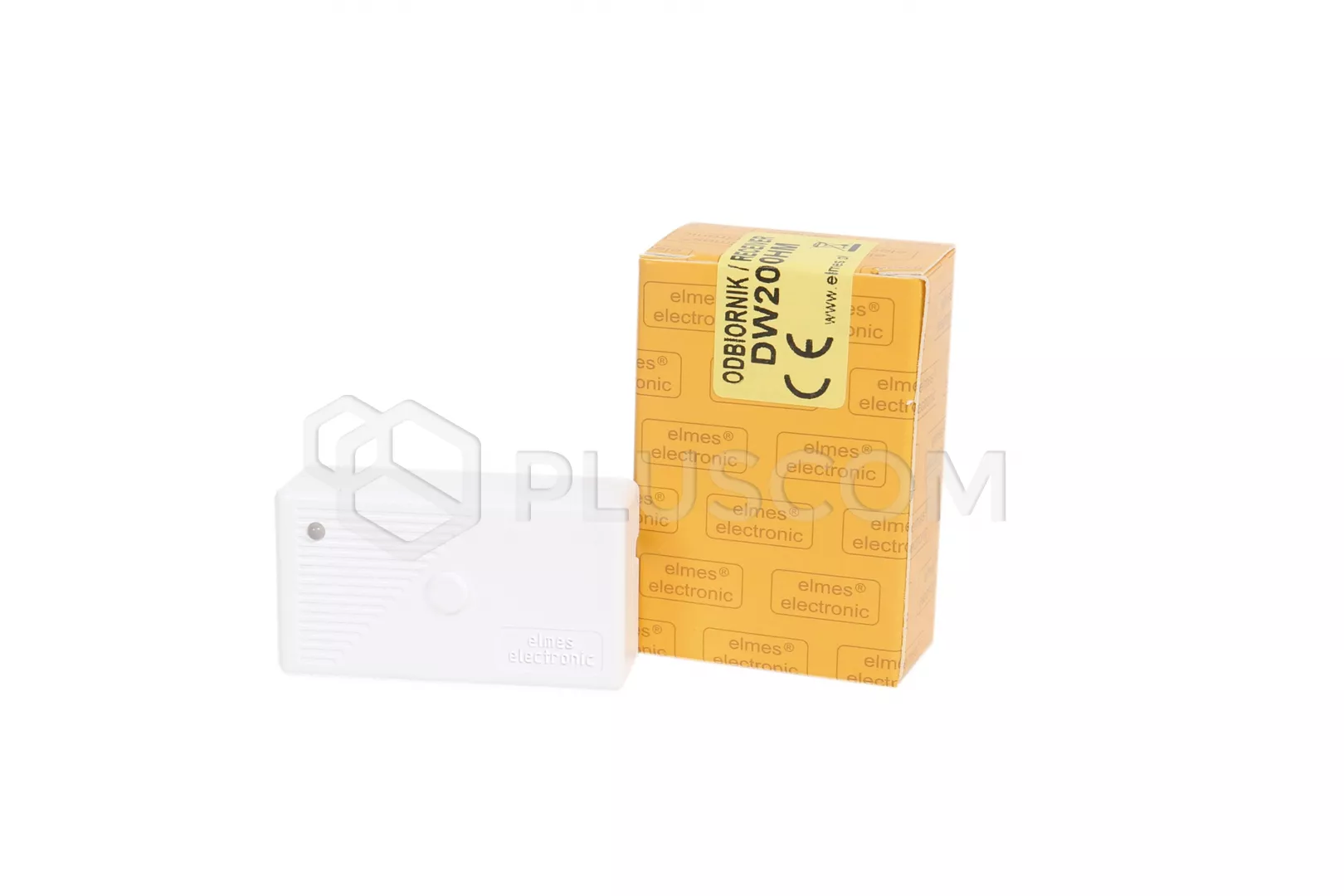

Ricevitore miniaturizzato a due canali Elmes DW200HMR

Il DW200HMR è un ricevitore miniaturizzato che utilizza il sistema a codice variabile KEELOQ. Il ricevitore funziona con un massimo di 12 telecomandi Elmes (o 112 opzioni) sulla banda dei 434 MHz dei tipi DWM50H, UMB100H, AN200H, DWB100H, DW200H, CH4H, CH4H-200, CH8H o CH32H. L'inserimento in memoria del 13° (o 113°) telecomando cancellerà il primo ecc.

Il ricevitore dispone di un'uscita per la segnalazione acustica esterna, di un LED bicolore per indicare la commutazione del primo canale e di due uscite a relè di tipo NO.

L'uscita di segnalazione a collettore aperto di tipo "S" serve per collegare un segnalatore acustico esterno. Su questa uscita compaiono due impulsi di cortocircuito verso terra quando un canale è acceso e uno quando è spento. Cortocircuitando il ponticello JP2, questa segnalazione può essere disattivata per il canale due e lasciata attiva per il canale uno. Il ricevitore DW200HM è un ricevitore a due canali, ma cortocircuitando il ponticello JP1 è possibile passare al funzionamento a canale singolo.
L'uscita "S" non deve essere collegata direttamente all'alimentazione.

DATI TECNICI: frequenza: 433,92 MHz

• alimentazione 10...15 VDC/50 mA
• numero massimo di telecomandi: 12 (opzionalmente fino a 112)
• uscite a relè: 0,5A/12VAC o 1A/24VDC
• Uscita "S" per cicalino: 1A/60V, tipo "open collector"
• temp. di funzionamento da 0 a + 40°C
