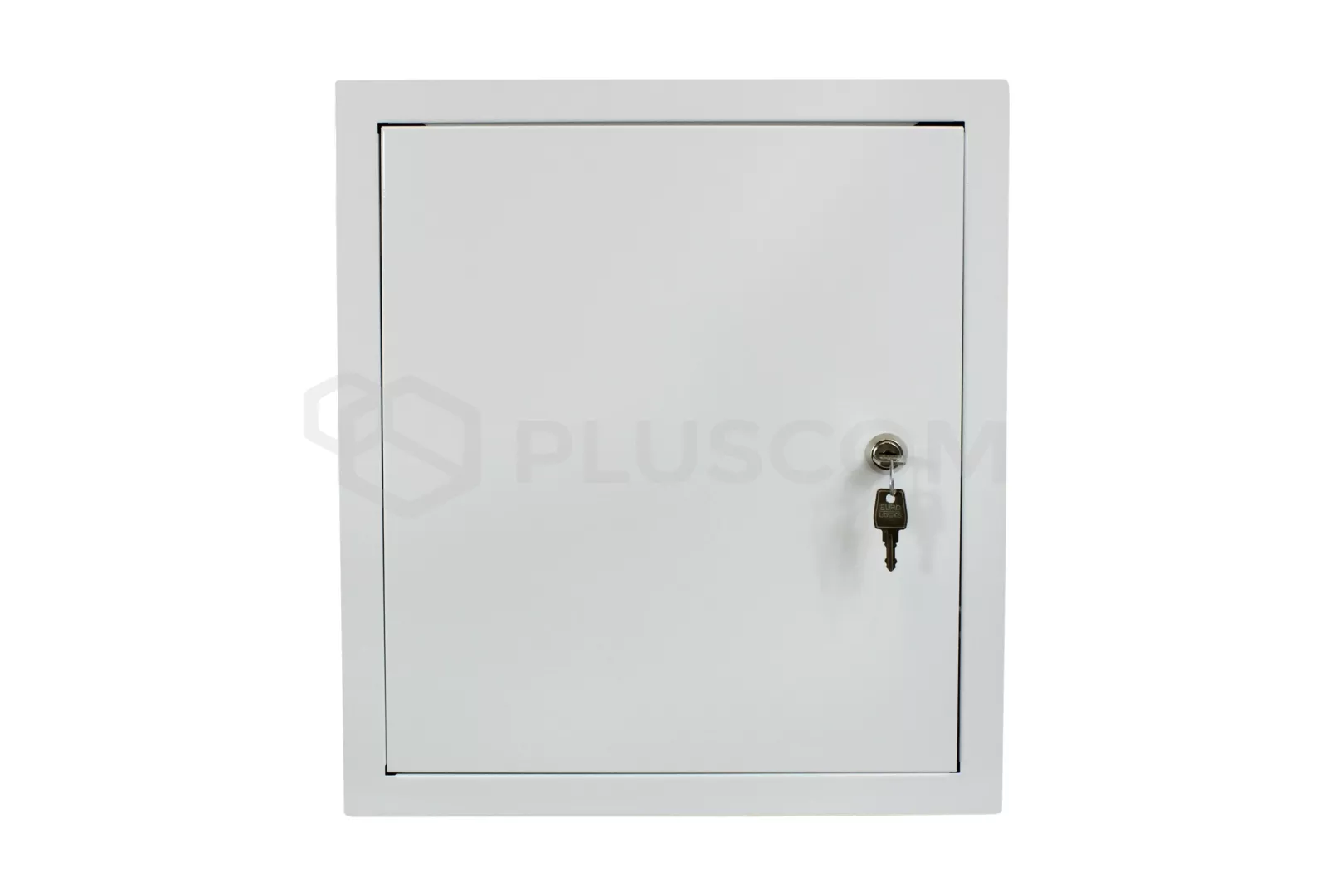

Contenitore Pulsar AWO520PU

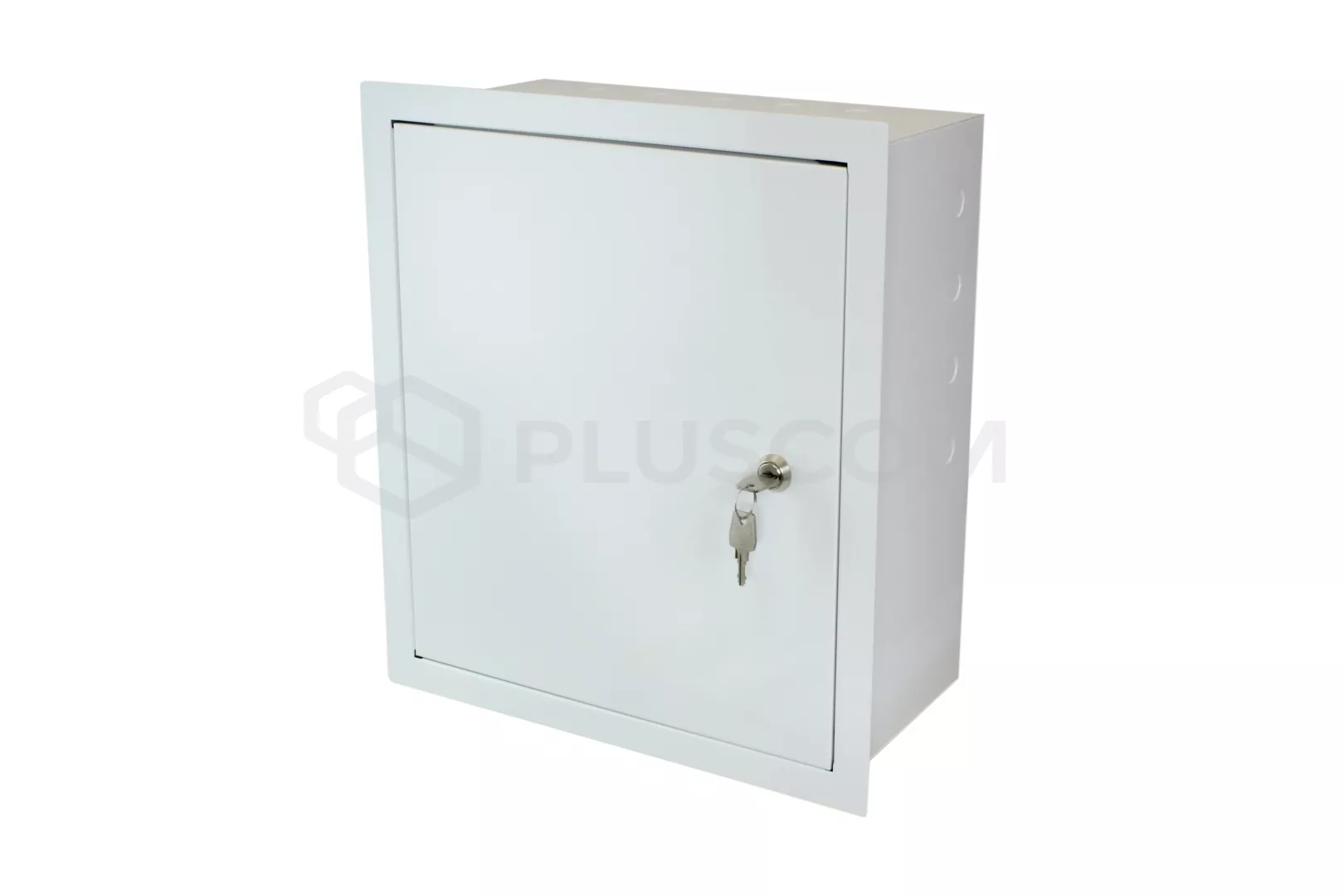

Pulsar AWO520PU - Armadio da incasso 17/80/L-F/PUST è progettato per il montaggio:
- scheda del pannello di controllo e moduli aggiuntivi opzionali
- il controller del sistema KD e i moduli aggiuntivi
- Radio, trasmettitore GSM
- modulo di alimentazione tampone
- altri dispositivi dedicati
- è possibile montare sull'involucro i seguenti trasformatori: TRZ40 TRZ50, TRZ80.
Alloggiamento Pulsar AWO520PU per i pannelli di controllo
|
Alloggiamento Pulsar AWO520PU per i pannelli di controllo
|

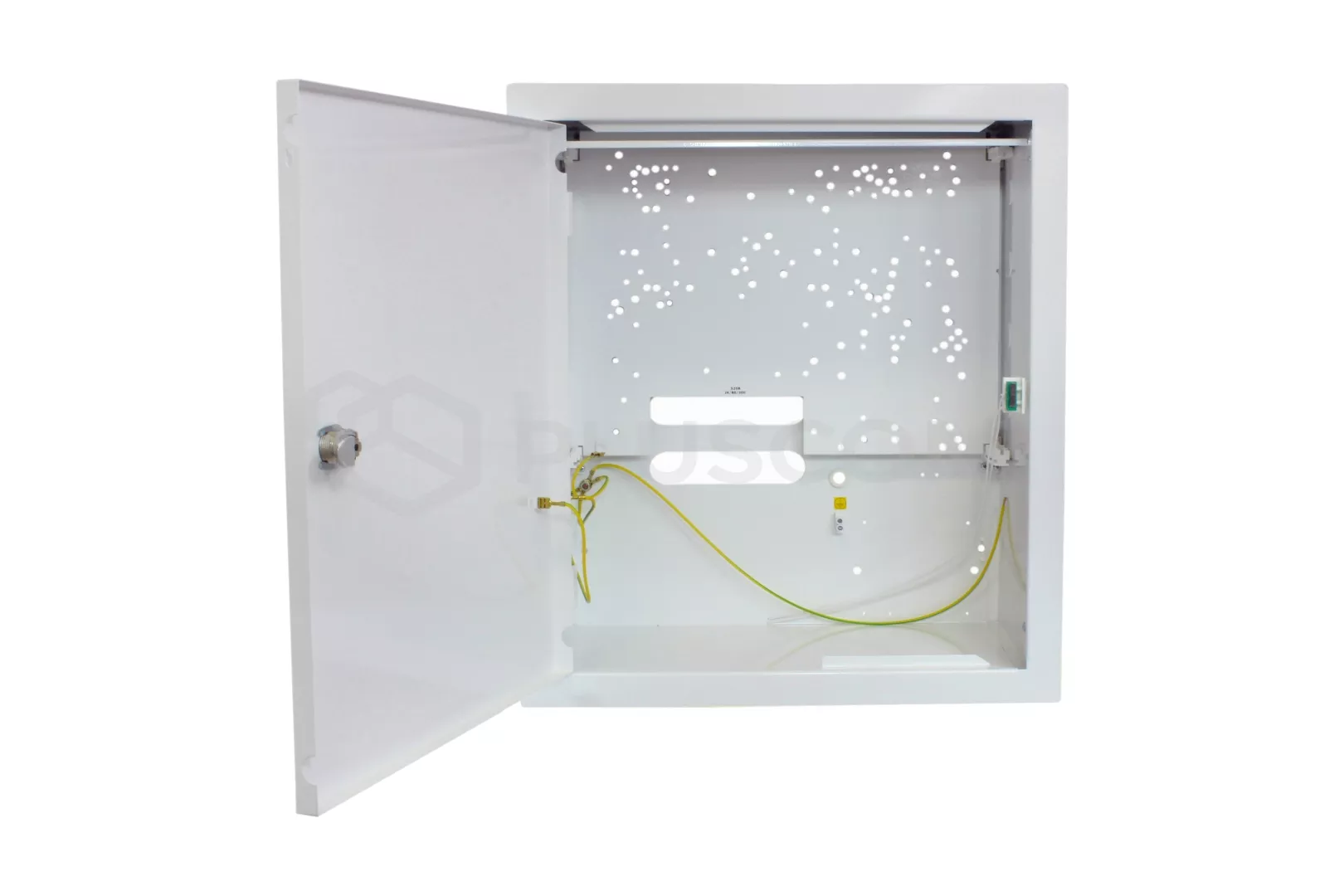

L'involucro è dotato di
spazio per una batteria da 12V/24Ah. Sono inoltre inclusi come standard
protezione antimanomissione sotto forma di sensore di apertura dell'involucro (contatti di tipo NC) di serie.
Alloggiamento Pulsar AWO520PU per i pannelli di controllo

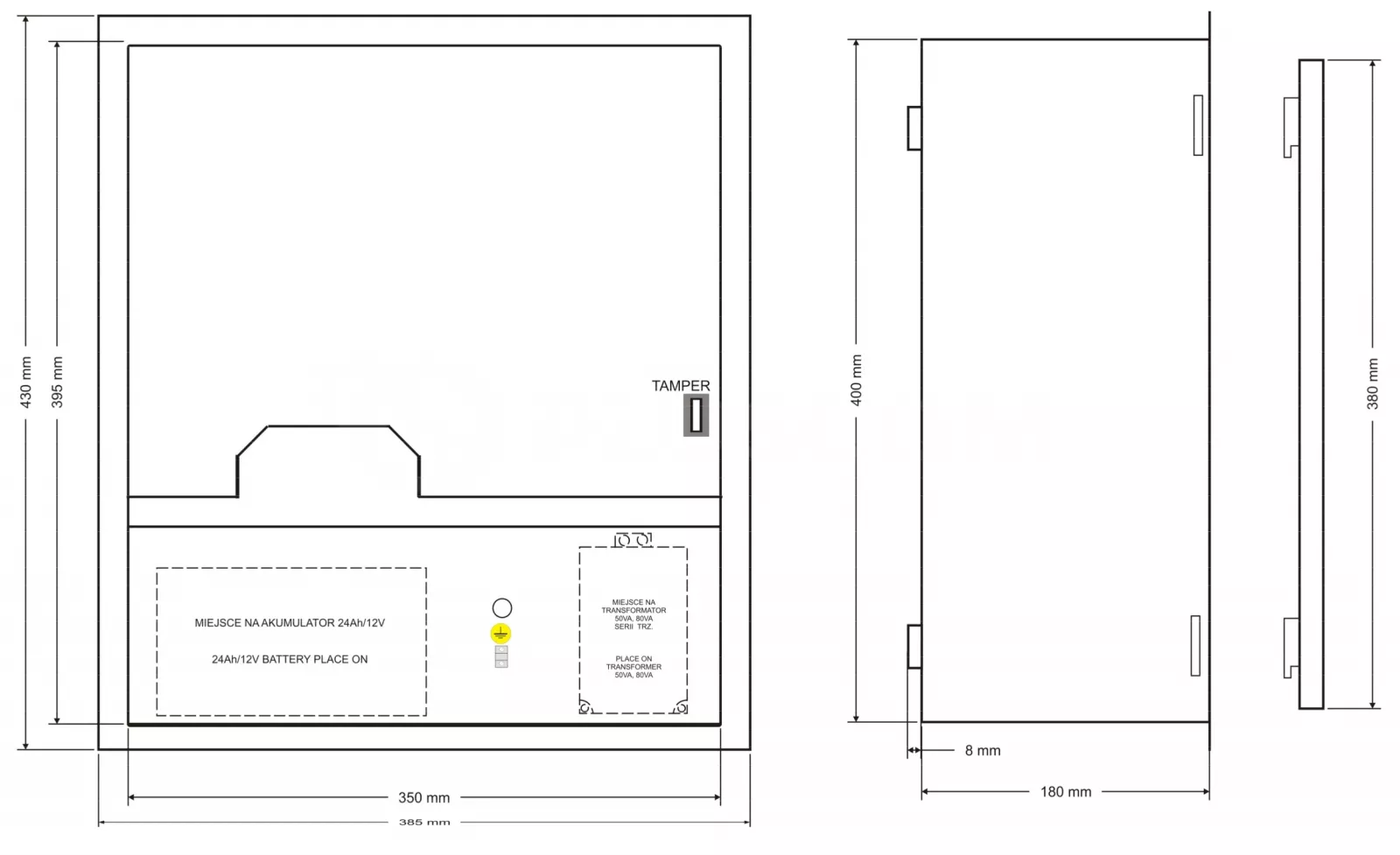

SPECIFICHE TECNICHE:
- spazio per trasformatore TRZ 40/50/80
- spazio per batteria: 12V/24Ah
- protezione antimanomissione: SÌ
- materiale: lamiera da 0,7 mm colore RAL9003
- tenuta: IP20
- dimensioni interne: 350x395x180mm
- chiusura: serratura a chiave
- distanza dalla parete 8mm
Alloggiamento Pulsar AWO520PU per i pannelli di controllo

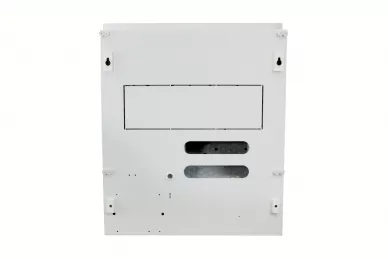

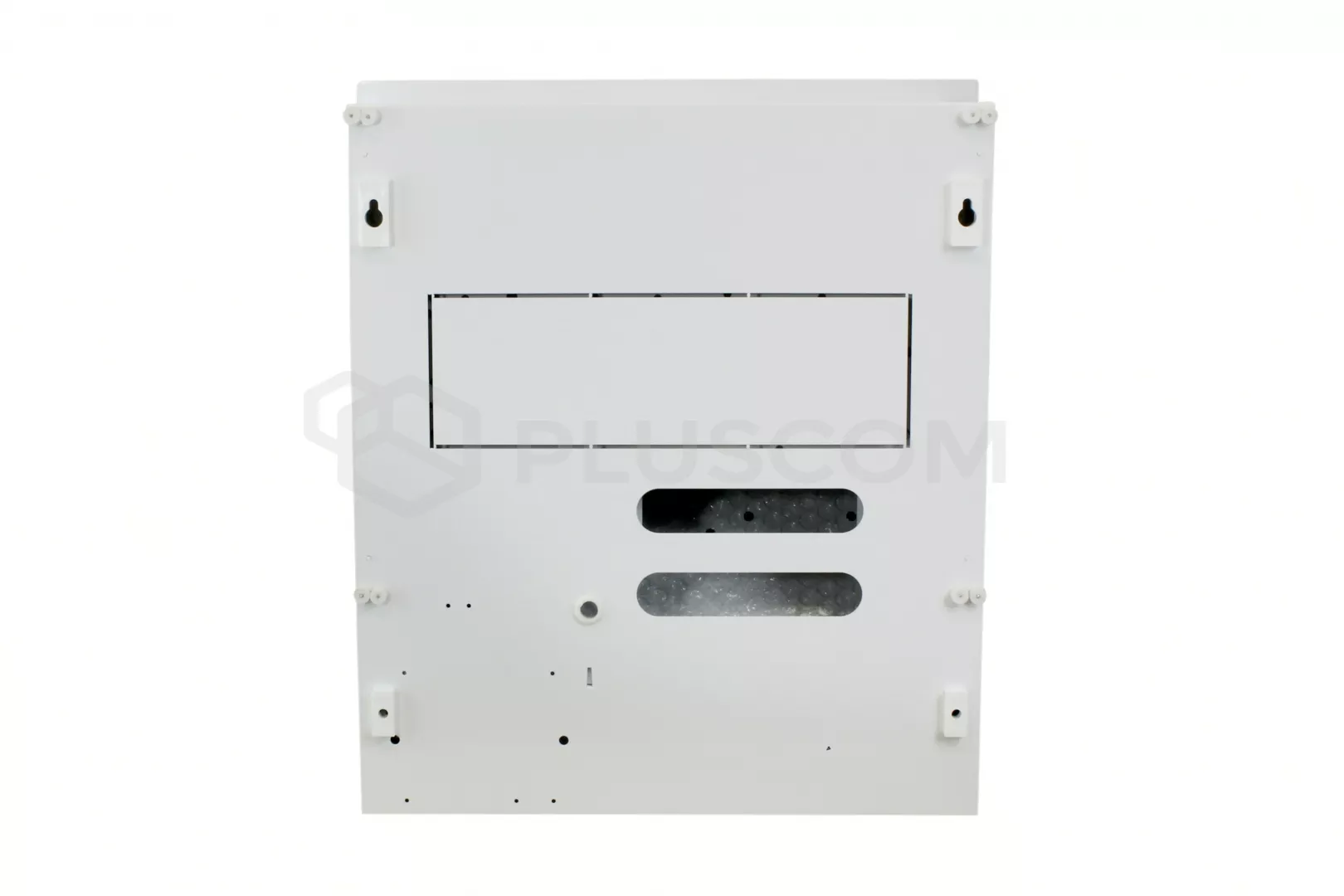

Alloggiamento ha una piastra di montaggio rimovibile. Scheda è disponibile in due versioni:
520B, 520S. Utilizzando una versione o l'altra, si possono sfruttare diverse configurazioni di collegamento.
L'involucro è ideale per il montaggio di pannelli e moduli. SATEL
520B in lamiera:
CENTRALI:
- CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32+ 2x (CA64E, CA10E, SM, MST1)
- INTEGRA 64, 128+ CA64E (CA10E, SM, MST1)
MODULI:
- CA64 (PP, EPS, ADR, O-R, O-ROC, O-OC, OPS-OC, OPS-R, OPS-ROC,
VGM16, SR, PTSA)+ 2x (CA64E, CA10E, SM, MST1)
Scheda 520S: dedicata a SATEL
CENTRALI:
- CA6, 10, VERSA5,10,15, INTEGRA24, 32+ 4x CA64E (CA10E, SM, MST1)
- CA6, 10, VERSA5,10,15, INTEGRA24, 32+ 3x CA64E (CA10E, SM, MST1)+ CA64
(EPS, O-OC, O-ROC, O-R, VGM-16, SR, ADR, ACC-KP-PS)
- CA6,10,VERSA5,10,15, INTEGRA 24, 32+ CA64E (CA10E, SM, MST)+ 2x CA64
(EPS, O-OC, O-ROC, O-R, VGM-16, SR, ADR, ACC-KP-PS)
- INTEGRA64, 128+ 3x CA64E (CA10E, SM, MST1)
- INTEGRA 64, 128+ CA64E (CA10E, SM, MST1)+ CA64 (EPS, O-OC, O- ROC, O-R, VGM-16, SR, ADR, ACC- KP- PS)
MODULI:
- CA64 (PP, OPS-OC, OPS-R, OPS-ROC, EPS, O-OC, O-ROC, O-R, VGM-16, SR, ADR, ACC-KP-PS) +4x CA64E (CA10E, SM, MST1)
- CA64 (PP, OPS-OC, OPS-R, OPS-ROC)+ CA64 (EPS, O-OC, O-ROC, O-R, VGM16, SR, ADR, ACC-KP-PS) + 3xCA64E (CA10E, SM, MST1)
- 2x CA64 (EPS, O-OC, O-ROC, O-R, VGM16, SR, ADR, ACC-KP-PS)+ 3x CA64E (CA10E, SM, MST1)

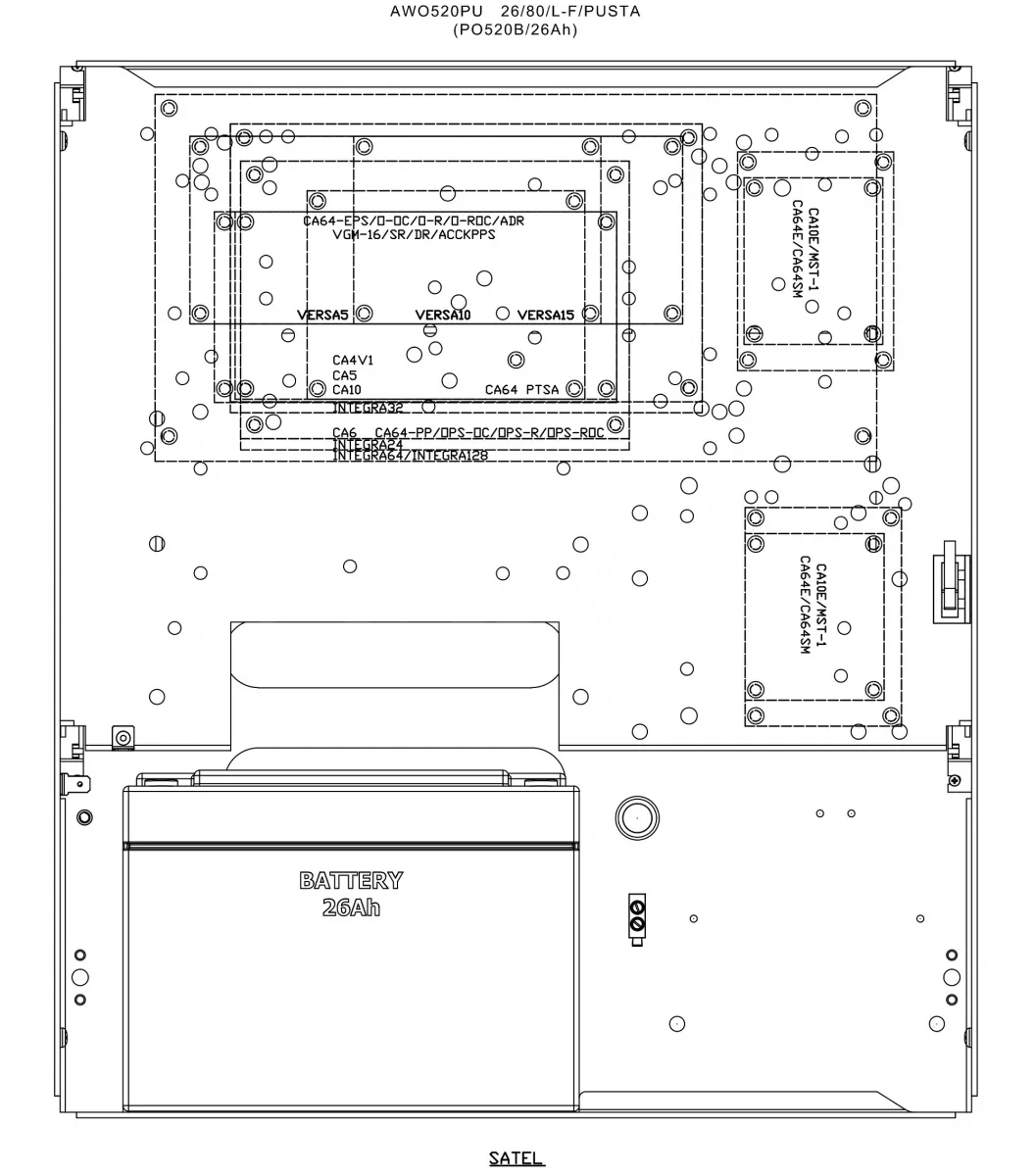

Esempio di disposizione dei moduli SATEL nell'involucro con lamiera 520B
Alloggiamento Pulsar AWO520PU per i pannelli di controllo
Altri pannelli di controllo che possono essere montati in questa custodia:
DSC, PARADOX, RISCO, SATELLITE, PYRONIX, TEXECOM, TELMOR, ROGER, EBS, PULSAR
