Cabina Pulsar AWO500PU

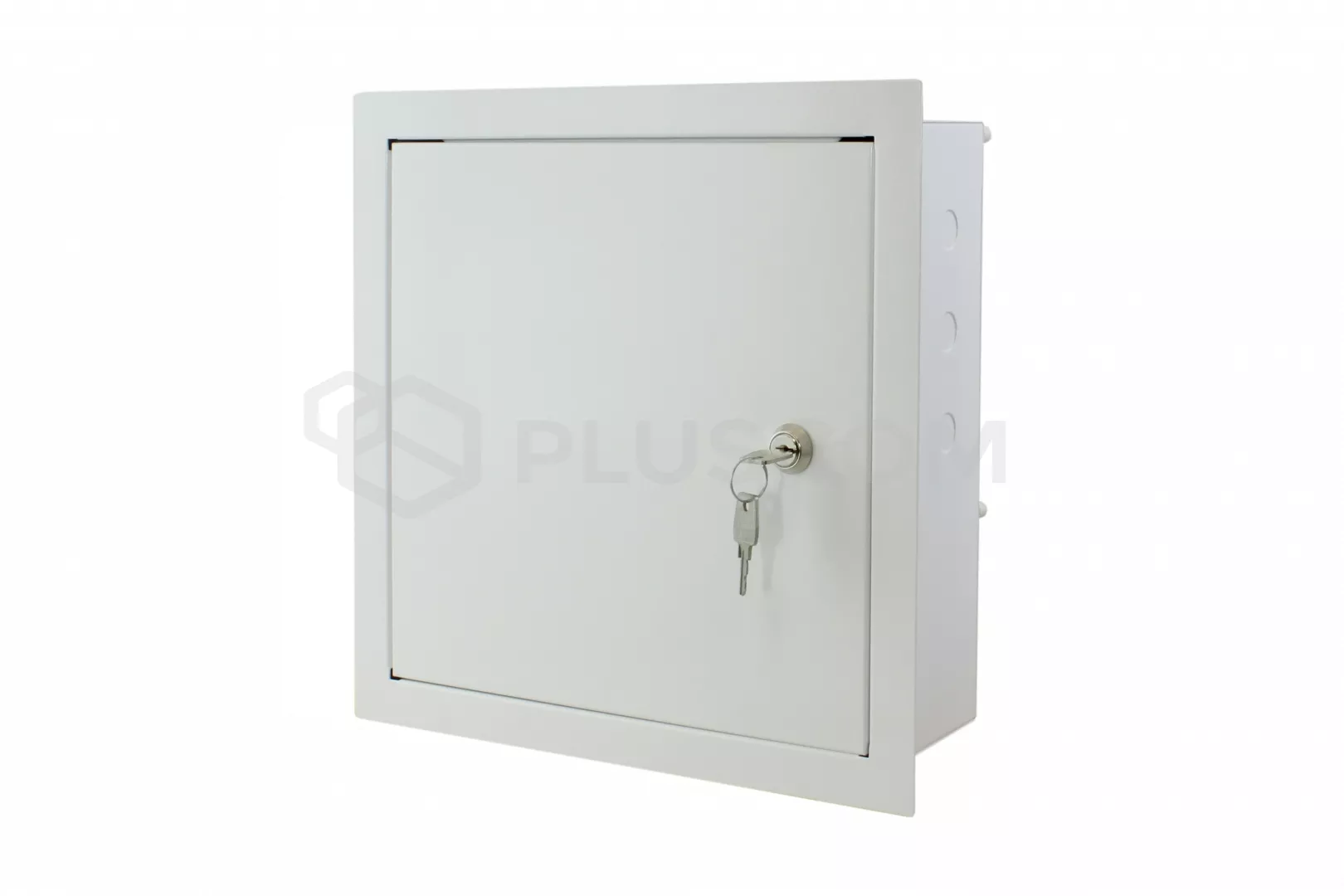

Pulsar AWO500PU - Armadio a incasso 17/40/S-F/PUST è progettato per il montaggio:
- scheda del pannello di controllo e moduli aggiuntivi opzionali
- il controller del sistema KD e i moduli aggiuntivi
- Radio, trasmettitore GSM
- modulo di alimentazione tampone
- altri dispositivi dedicati
- è possibile montare sull'involucro i seguenti trasformatori: TRZ40 TRZ50, TRZ80.
Alloggiamento Pulsar AWO500PU per i pannelli di controllo
|
Alloggiamento Pulsar AWO500PU per i pannelli di controllo
|
Custodia
ha
spazio per una batteria da 12V/17Ah o 12V/7Ah Viene inoltre fornito di serie con
protezione antimanomissione sotto forma di sensore di apertura dell'involucro (contatti di tipo NC) di serie.
Alloggiamento Pulsar AWO500PU per i pannelli di controllo
SPECIFICHE TECNICHE:
- spazio per trasformatore TRZ 40/50/80
- spazio per batteria: 12V/17Ah (scheda PO500B) o 12V/7Ah (scheda PO500D)
- protezione antimanomissione: SÌ
- materiale: lamiera da 0,7 mm colore RAL9003
- tenuta: IP20

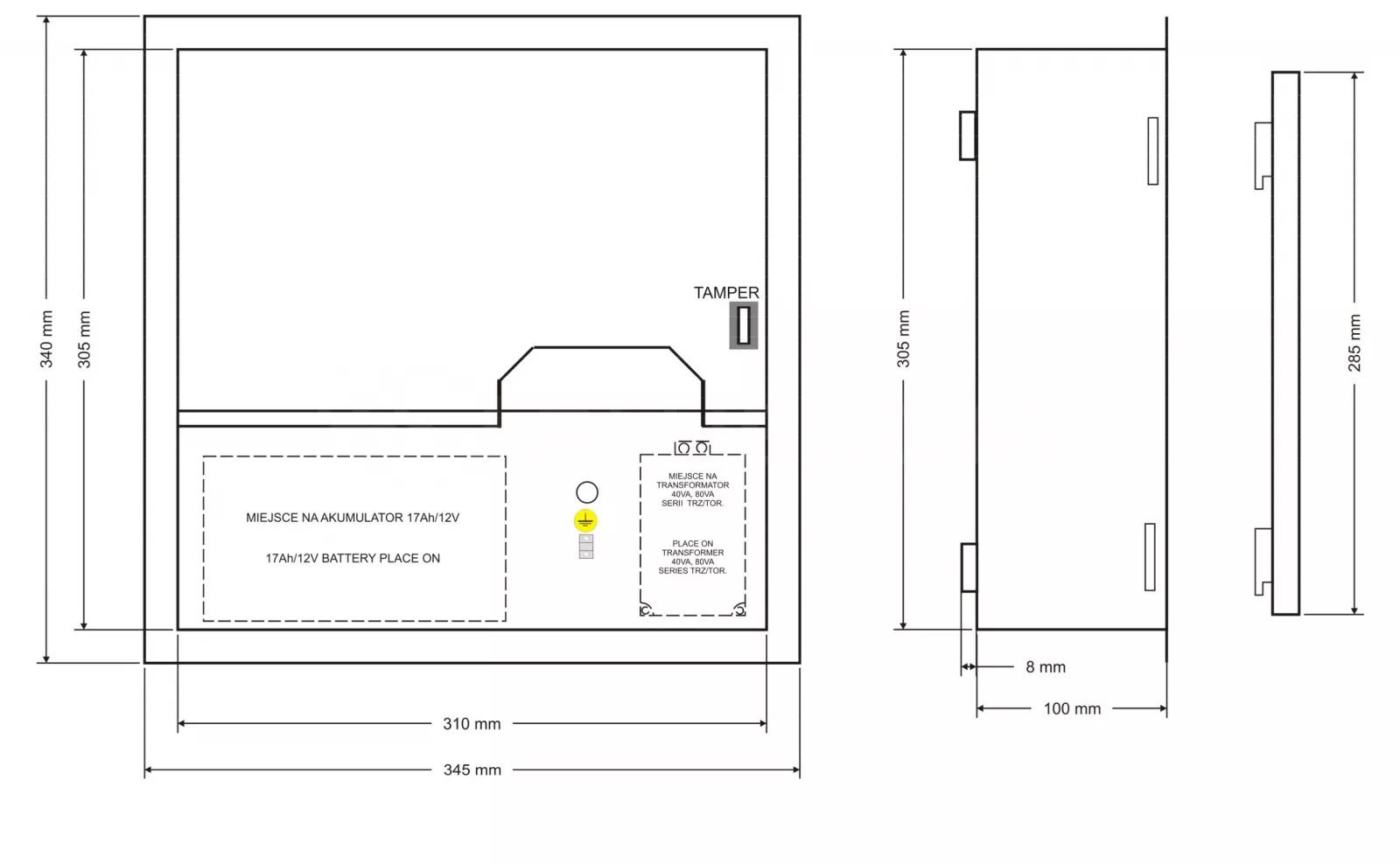

- dimensioni interne: 320x305x100mm
- chiusura: serratura a chiave
- distanza dalla parete 8mm
Alloggiamento Pulsar AWO500PU per i pannelli di controllo

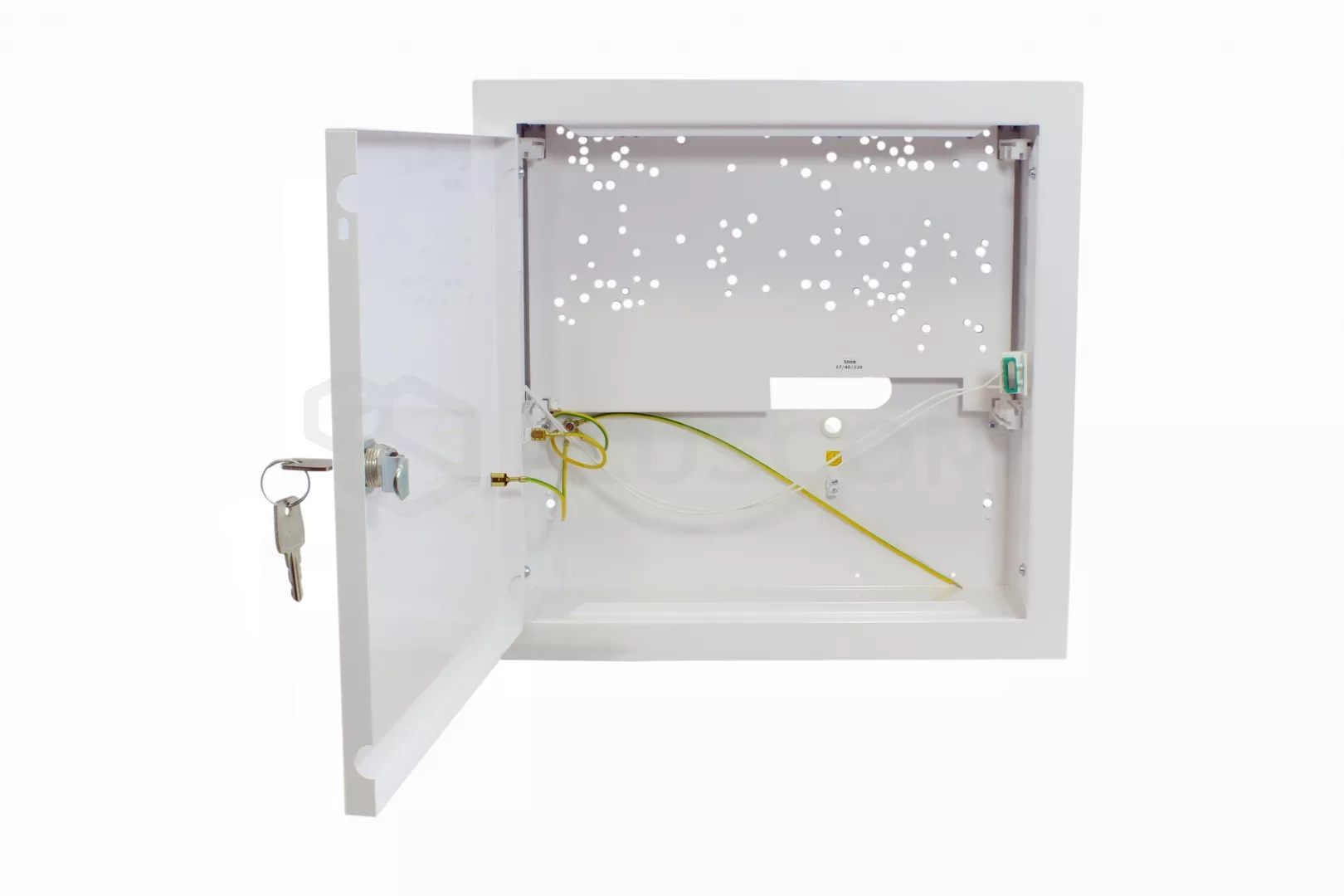

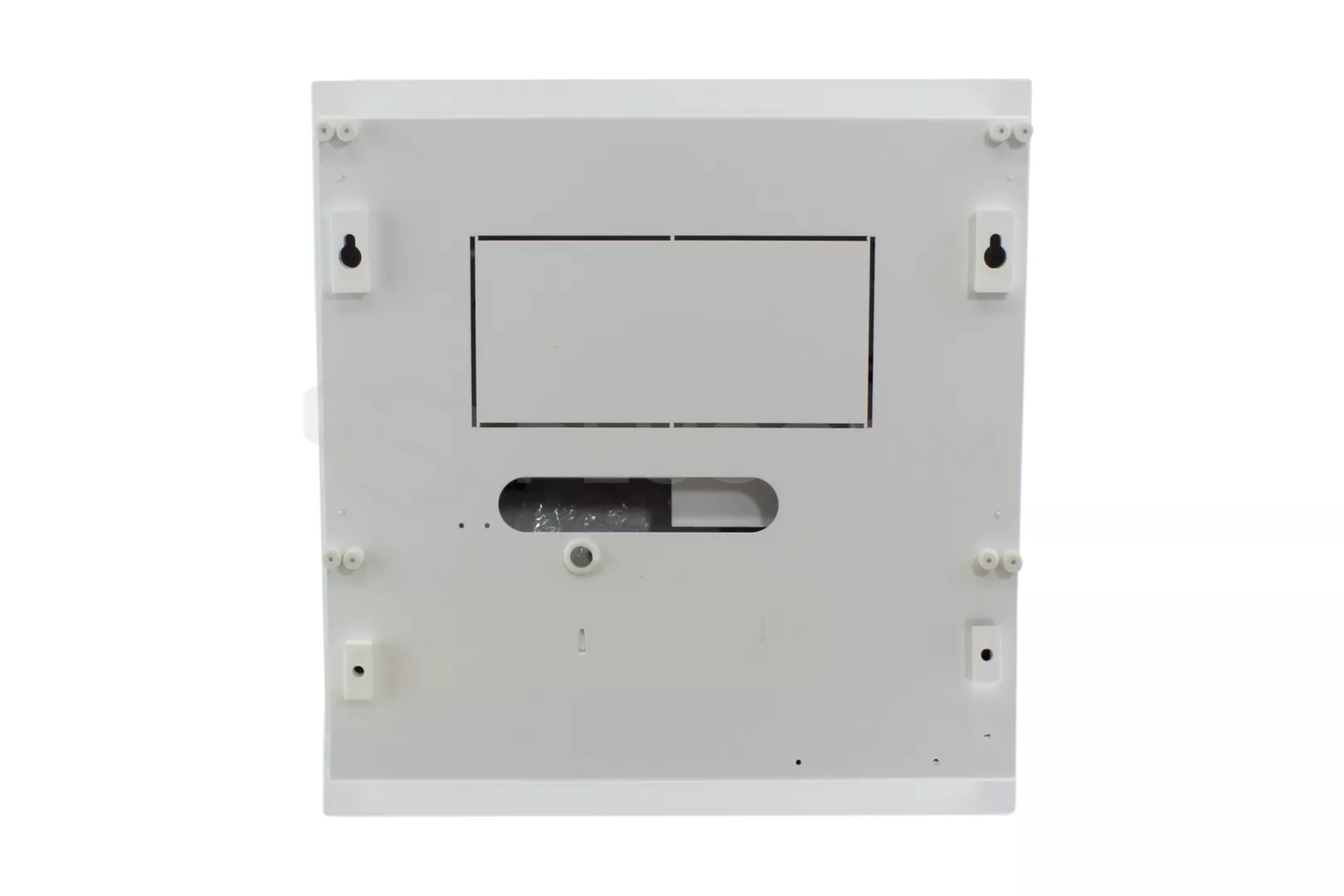

Alloggiamento ha una piastra di montaggio rimovibile. Scheda è disponibile in due versioni:
500B, 500D. Utilizzando l'una o l'altra versione, si possono sfruttare diverse configurazioni di collegamento.
L'involucro è ideale per il montaggio di pannelli e moduli. SATEL
Scheda 500B con l'utilizzo di una batteria da 17Ah:
CENTRALI:
- CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32+ CA64E (CA10E, SM, MST1)
MODULI:
- CA64 (PP, EPS, ADR, O-R, O-ROC, O-OC, OPS-OC, OPS-R, OPS-ROC, DR, ACC-KP-PS, VGM16, SR, PTSA)+ CA64E (CA10E, SM, MST1)
Lamiera 500D con batteria da 7Ah:
CENTRALI:
- CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32+ CA64E (CA10E, SM, MST1)
MODULI:
- CA64 (PP, EPS, ADR, O-R, O-ROC, O-OC, OPS-OC, OPS-R, OPS-ROC, VGM 16, SR, DR, PTSA, ACC-KPPS) + CA64E (CA10E, MST1, SM)
Altri pannelli che possono essere installati in questo contenitore:
DSC, PARADOX, RISCO, PYRONIX, CROW, TEXECOM, TELMOR, ROEL, ROGER, EBS, PULSAR
