Pulsar AWO200K a due livelli con montaggio superficiale 17/TRP50/DSPR/L
L'involucro è destinato al montaggio dei pannelli di controllo DSC, SATEL, PARADOX, RISCO, PYRONIX, TEXECOM, TELMOR, ROGER, EBS e dei moduli di comunicazione GORKE - ATG, ROPAM - BASIC e MULTI GSM, SATEL - ETHM, GSM LT1, LT2, GPRS-T1/T2/T4.

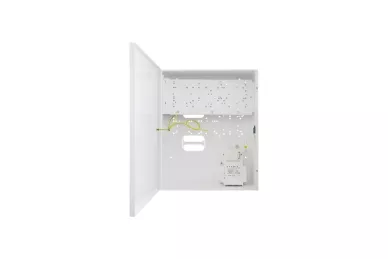

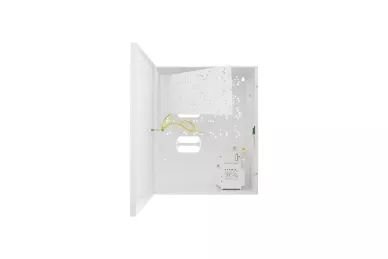

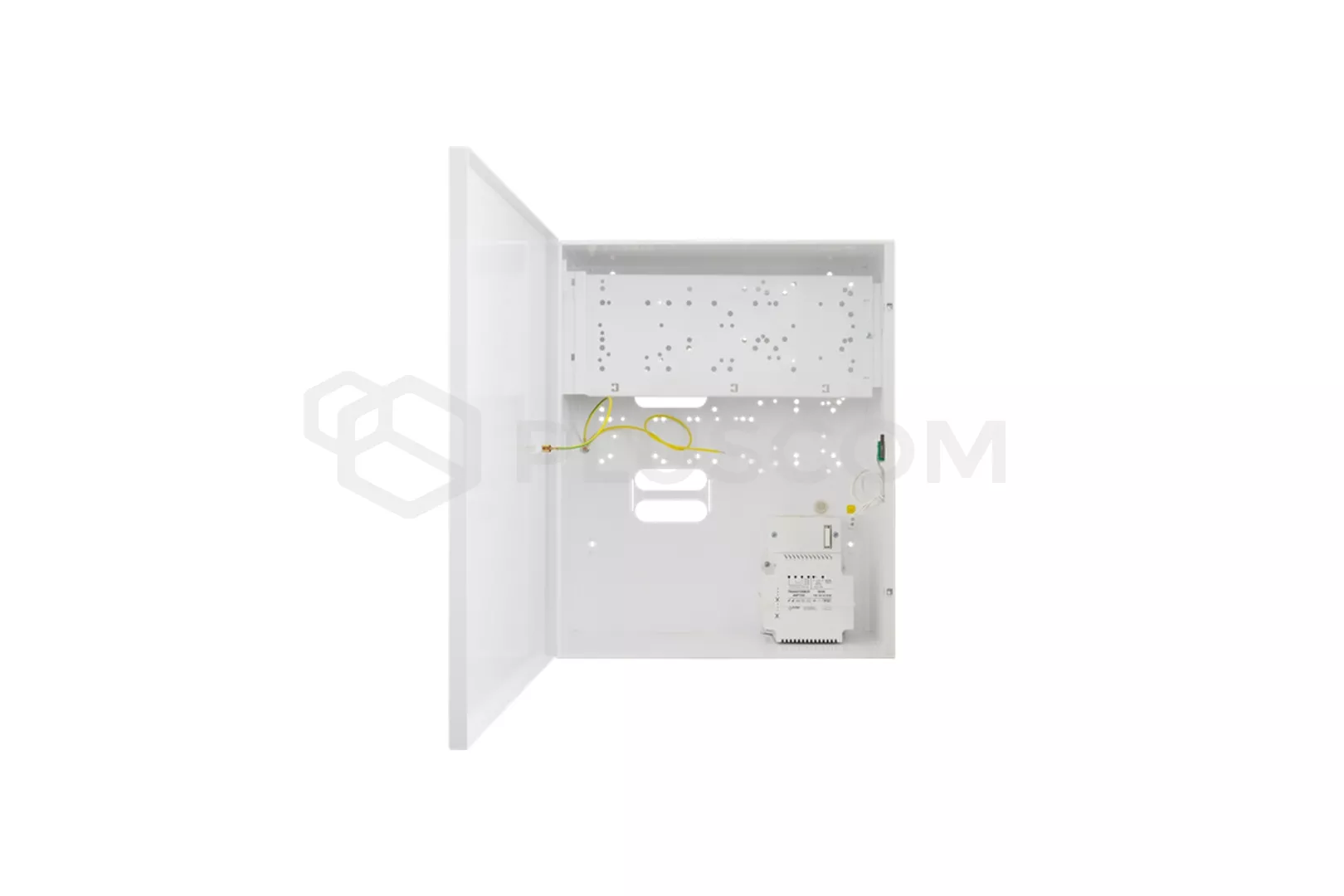

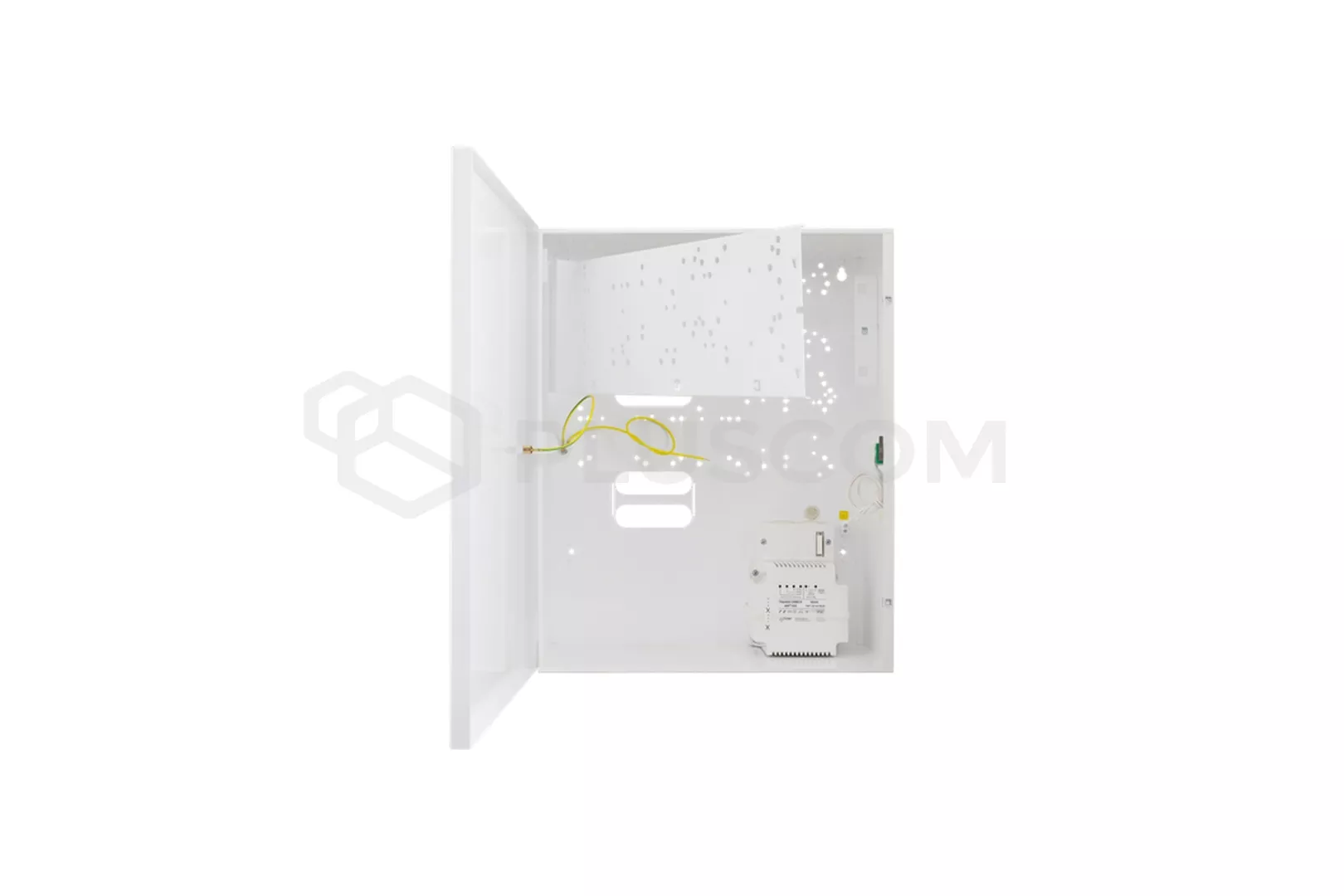

AWO200K è un contenitore a due livelli. Questa soluzione consente di collocare un numero molto maggiore di dispositivi rispetto a un contenitore standard.
Il livello inferiore contiene l'apertura per i pannelli di controllo e gli espansori. Il livello superiore, invece, è dotato di uno slot per i moduli di espansione e di uno slot per i moduli di comunicazione.
Il livello superiore dell'involucro contiene i fori per le antenne GSM.
È
dotato di trasformatore: TRP 50VA/16V/18V/20V
Alloggiamento a due livelli Pulsar AWO200K per pannelli di controllo con trasformatore
Alloggiamento a due livelli Pulsar AWO200K per pannelli di controllo con trasformatore
L'involucro è dotato di
spazio per una batteria da 12V/17Ah.
È inoltre dotato di serie di
protezione antimanomissione sotto forma di un sensore di apertura della custodia
SPECIFICHE TECNICHE
- Trasformatore TRP 50VA/16V/18V/20V
- tensione di alimentazione 230V/AC 50Hz
- tensione di uscita: 16V/3A, 18V/2,8A o 20V 2,5A
- slot per la batteria: 12V/17Ah
- protezione antimanomissione: SÌ

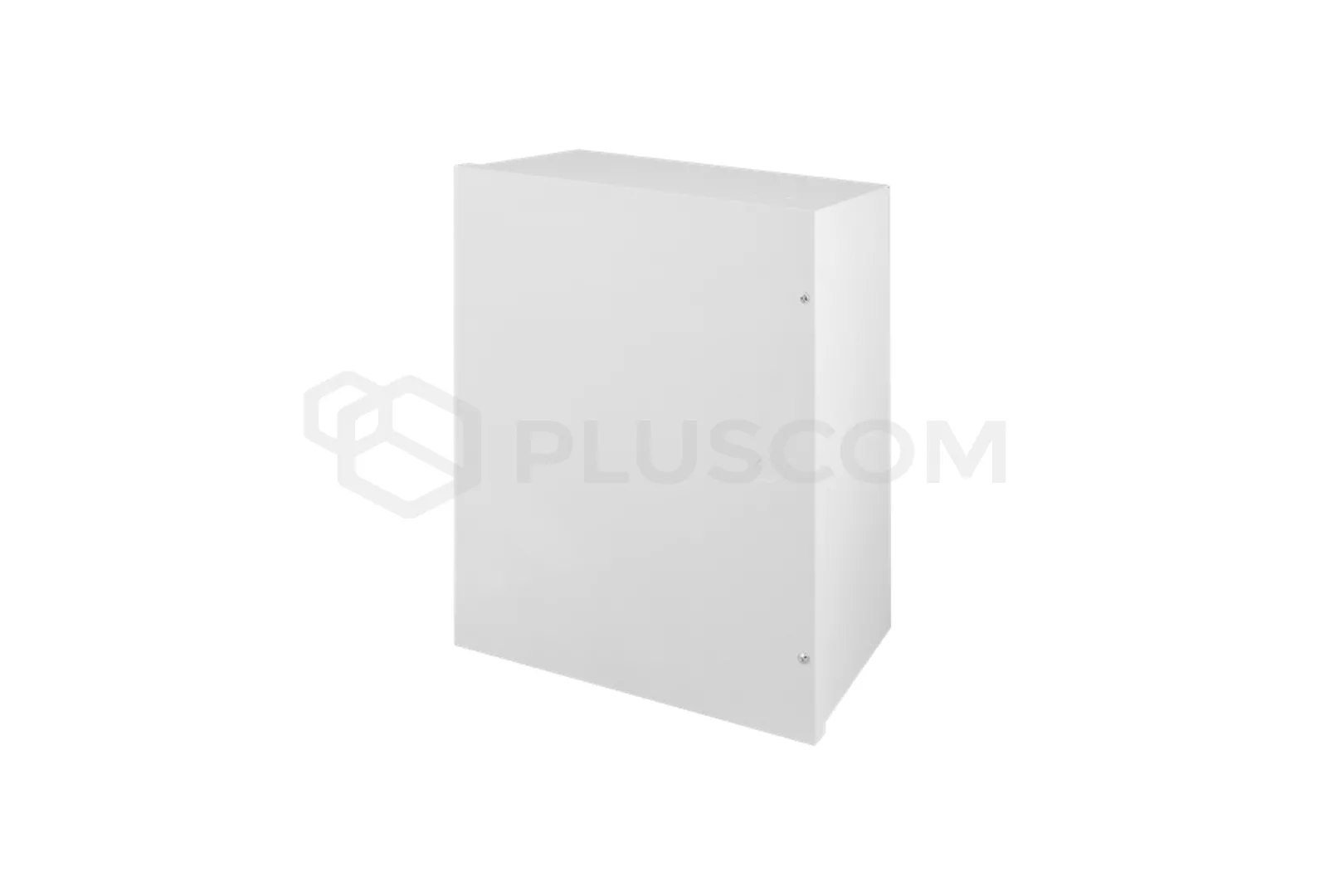

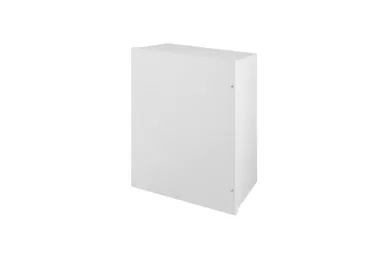

- materiale: lamiera da 0,7 mm colore RAL9003
- tenuta: IP20

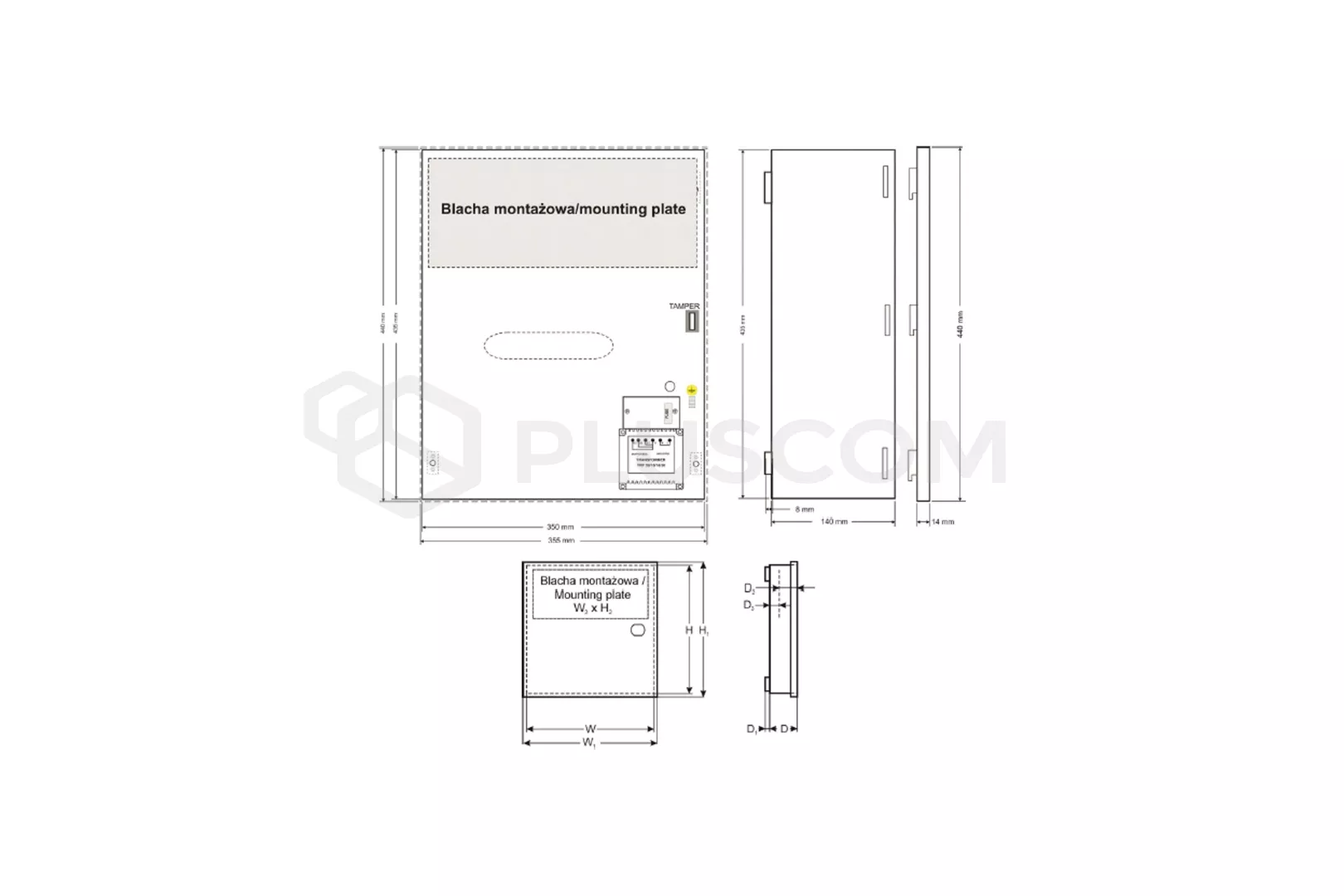

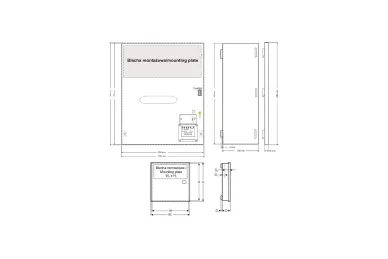

- dimensioni interne: 350x435x140mm
- chiusura: avvitata 2x viti per lamiera
- distanza dalla parete 8mm
Alloggiamento a due livelli Pulsar AWO200K per pannelli di controllo con trasformatore
APPLICAZIONE:
- DSC: (PC 1616, 1832, 1864, 4020) + 3x 5108 ( 4108, 5208, 5100, 4116)
- Moduli: (1) (PC 5204, 5400,5200, 5580, 4216, 4204) + 3x (5108, 4108, 5100, 4116, 5208)
- PARADOSSO(E55, E65, 728ULT, EVO48, EV0192, SP4000, SP5500, SP6000, SP7000) + 2 x Z X 8 (Z X 4, APR3- ADM2, APR3-HUB2, PGM4)
- RISCO: PRO24, 116, 128, 140+ RP296EPS+ EZ16 (E04, EZ8)
- SATEL: CA4V1, CA5, CA6 (VERSA 5, 10, 15, CA10) + 5 x CA10E (CA 64E, SM, MST1), (INTEGRA 24, 32, 64, 128) + 5 x CA64E (SM)
- Moduli: CA64 (PP, EPS, ADR, O-R, O-ROC,O-OC, OPS- OC, OPS- R, OPS- ROC, VGM- 16, SR, PTSA) + 2 x CA64E (SM)
- GORKE - ATG
- ROPAM - BASIC e MULTI GSM
- SATEL - ETHM, GSM LT1, LT2, GPRS-T1/T2/T4
- PYRONIX: MATRICE 424, 6, 816, 832, 832+
- TEXECOM: PREMIER 412, 816, 832, 48, 88, 168, 640
- TELMOR: TCA- 824 + TEX800+ TMT1
- ROGER: PR402, CPR 32-SE
- EBS: PX 202A
- PULSAR: MS1012, MSR1012, MSRK1012, MS2012, MSR2012, MSRK2012
