Adattatore euFIX S223 per il modulo Fibaro FGS-223

Adattatore euFIX S223 per modulo FIBARO FGS-223

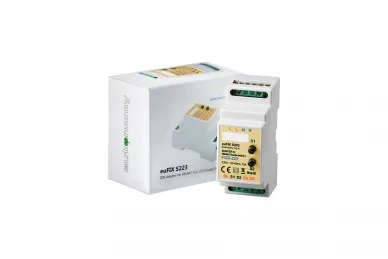

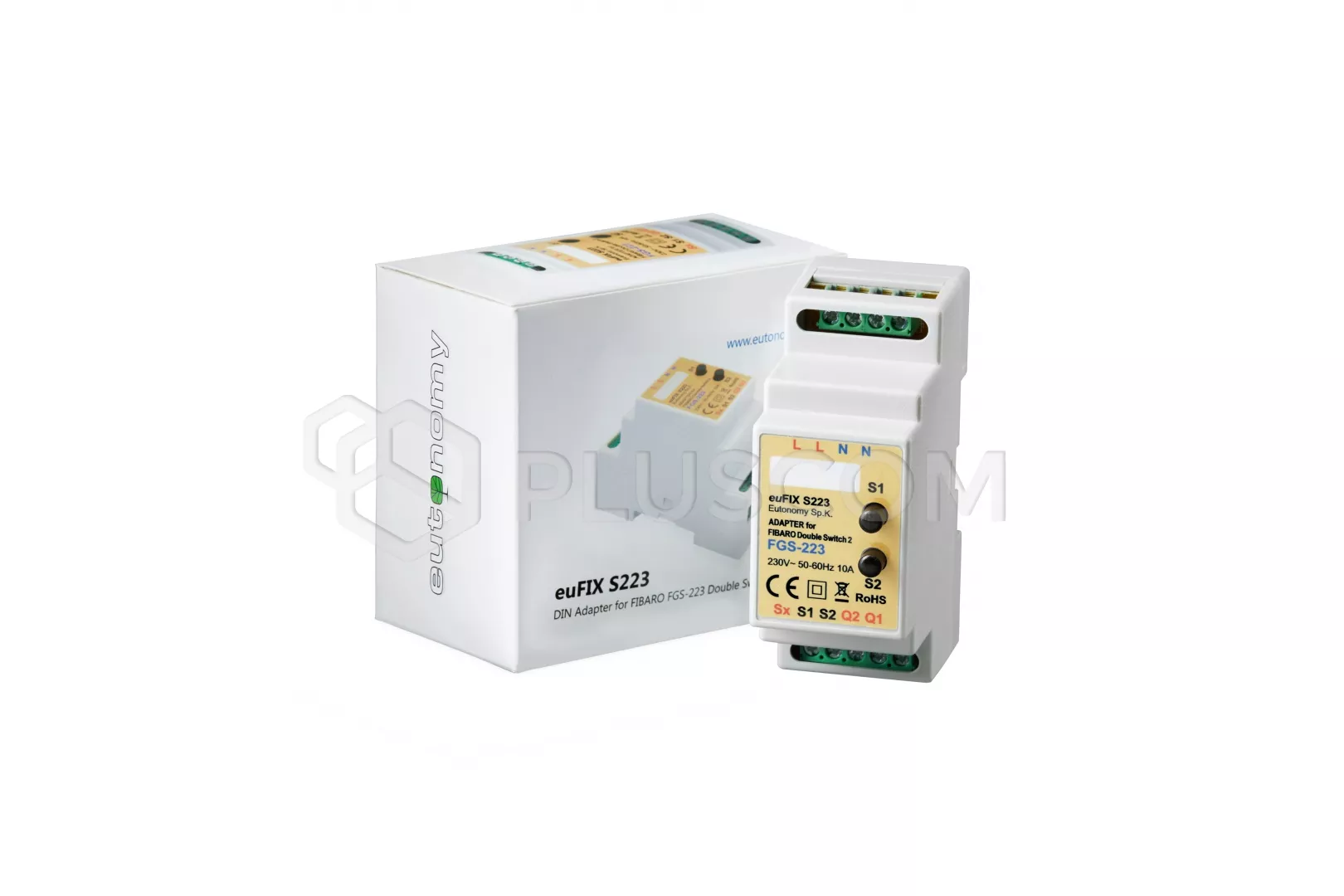

L'adattatore euFIX S223 è utilizzato per l'installazione sicura del modulo FIBARO FGS-223 nei distributori elettrici.

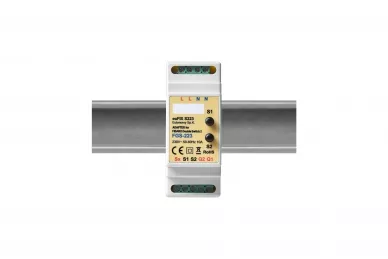

L'adattatore è costituito da un alloggiamento per il montaggio su una guida DIN TH35 e da una piastra di supporto con terminali per l'alimentazione, i segnali di ingresso e di uscita e i pulsanti di controllo. Il modulo FIBARO FGS-222 è montato sulla piastra. Nella parte superiore dell'alloggiamento sono presenti i micropulsanti S1 e S2, utili3 per la diagnostica. Il pulsante S1 serve anche per registrare il modulo nel sistema Z-Wave o per rimuoverlo dal sistema.

DATI TECNICI:

• tensione di alimentazione: 230V AC
• corrente di carico: 6,5A per canale, mentre il carico totale non deve superare i 10A
• dimensioni dell'alloggiamento: 34,8 x 87,3 x 64,7 mm
• larghezza in moduli: 2 moduli TE
• sezione dei fili di collegamento: max. 2,5 mm2
• lunghezza massima dei fili collegati agli ingressi Sx, S1, S2: 10m
• temperatura di lavoro: da 0°C a +35°C
