adattatore euFIX D212 per il modulo Fibaro FGD-212

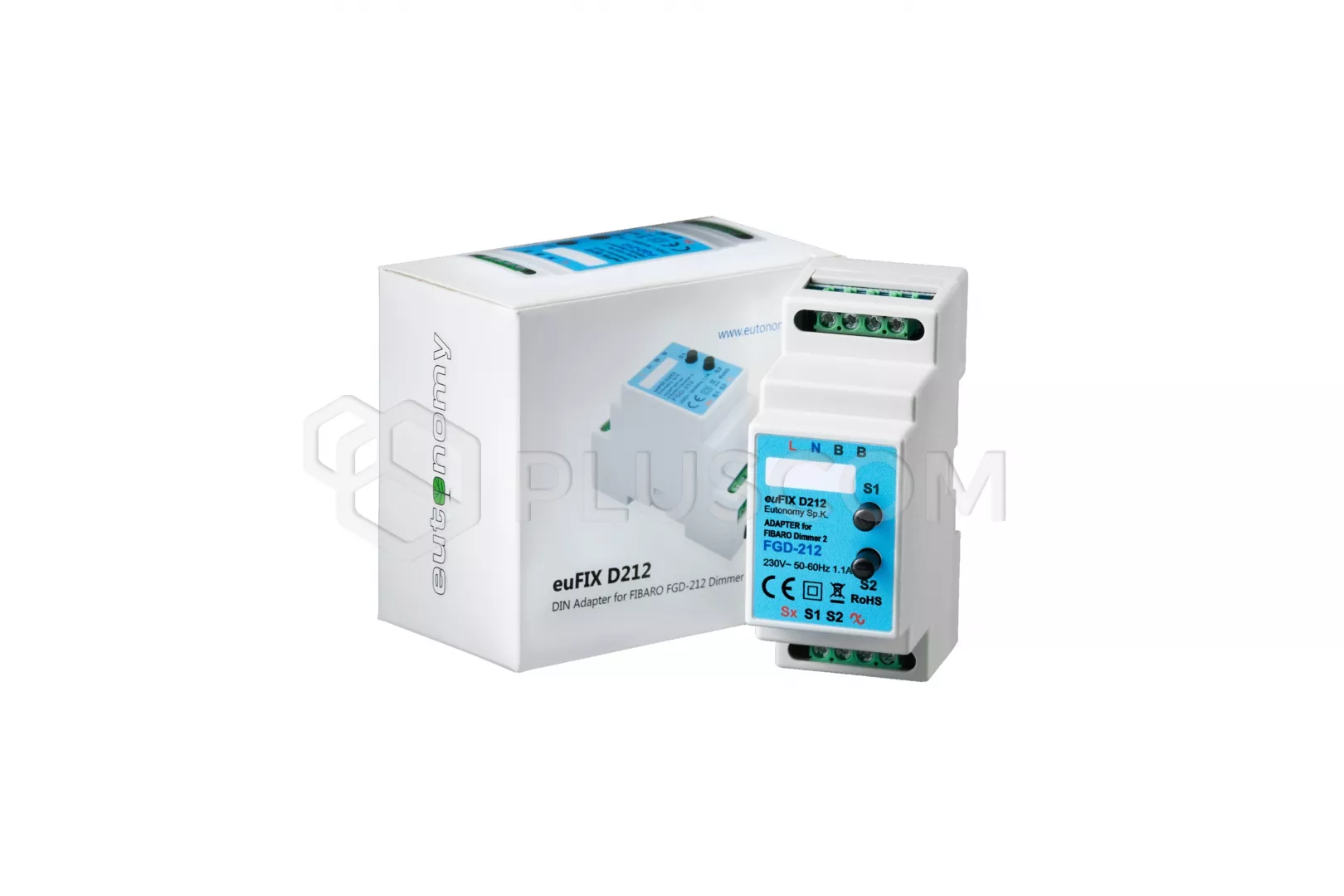

Adattatore euFIX D212 per modulo FIBARO FGD-212

L'adattatore D212 è utilizzato per l'installazione sicura del modulo FIBARO FGD-212 nei quadri elettrici.

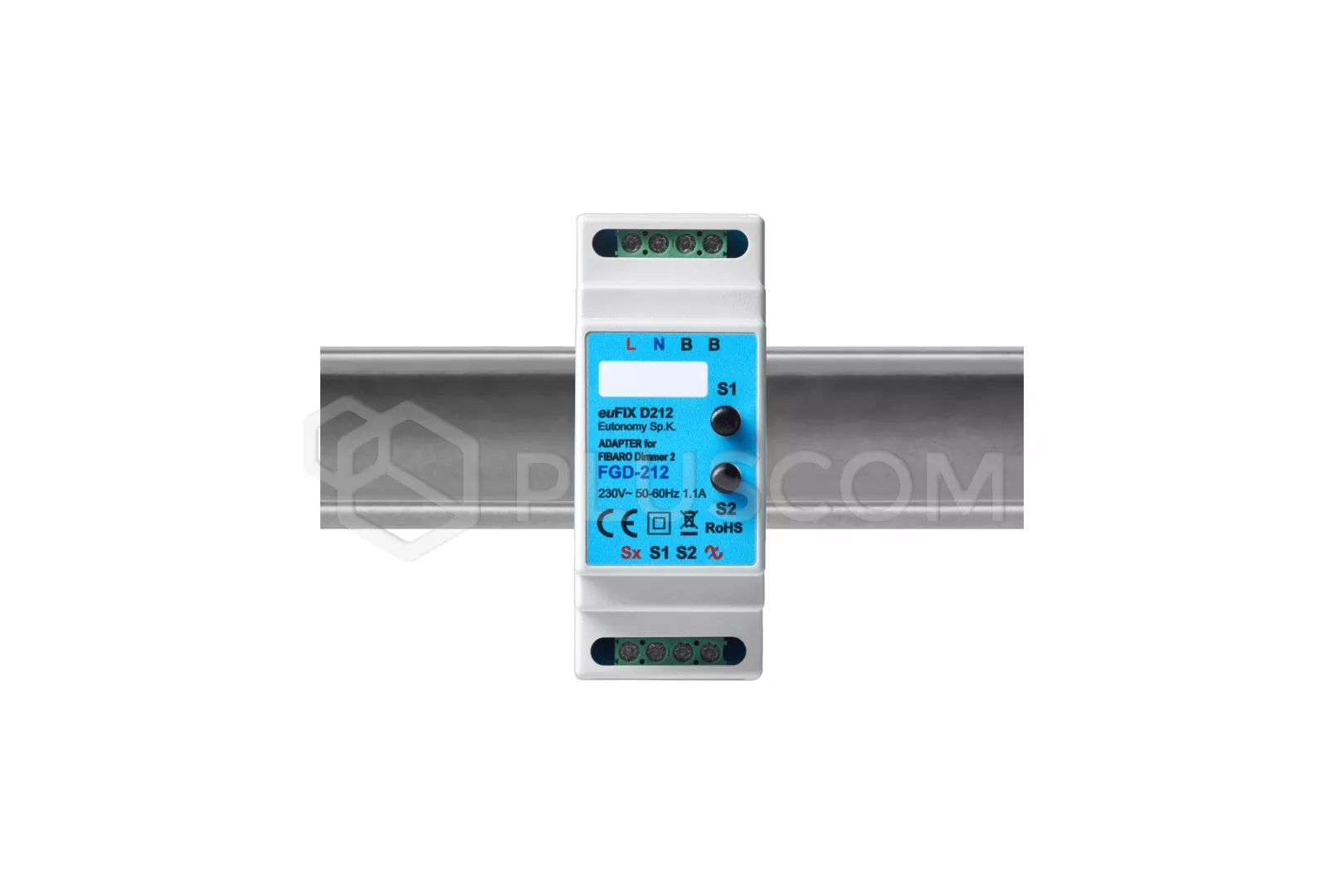

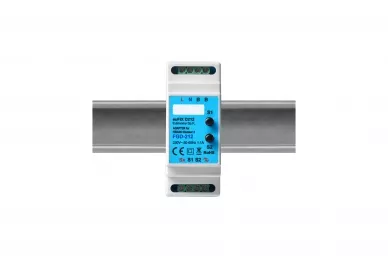

L'adattatore è costituito da un alloggiamento per il montaggio su guida DIN TH35 e da una piastra di supporto, con terminali per l'alimentazione, i segnali di ingresso e di uscita e i pulsanti di controllo. Il modulo FIBARO FGD-212 viene montato sulla scheda. Nella parte superiore dell'alloggiamento sono presenti i microtasti S1 e S2 per la diagnostica. Il pulsante S1 viene utilizzato anche per registrare il modulo nel sistema Z-Wave o per rimuoverlo dal sistema.

DATI TECNICI:

• tensione di alimentazione: 230V AC
• potenza di carico: fino a 250W
• dimensioni dell'involucro: 34,8 x 87,3 x 64,7 mm
• larghezza in moduli: 2 moduli TE
• sezione dei fili di collegamento: max. 2,5 mm2
• lunghezza massima dei fili collegati agli ingressi Sx, S1, S2: 10m
• temperatura di lavoro: da 0°C a +35°C

La variante D212 dell'adattatore è dotata di terminali aggiuntivi (contrassegnati da B-B) per il collegamento del modulo opzionale FIBARO Bypass FGB-002.
