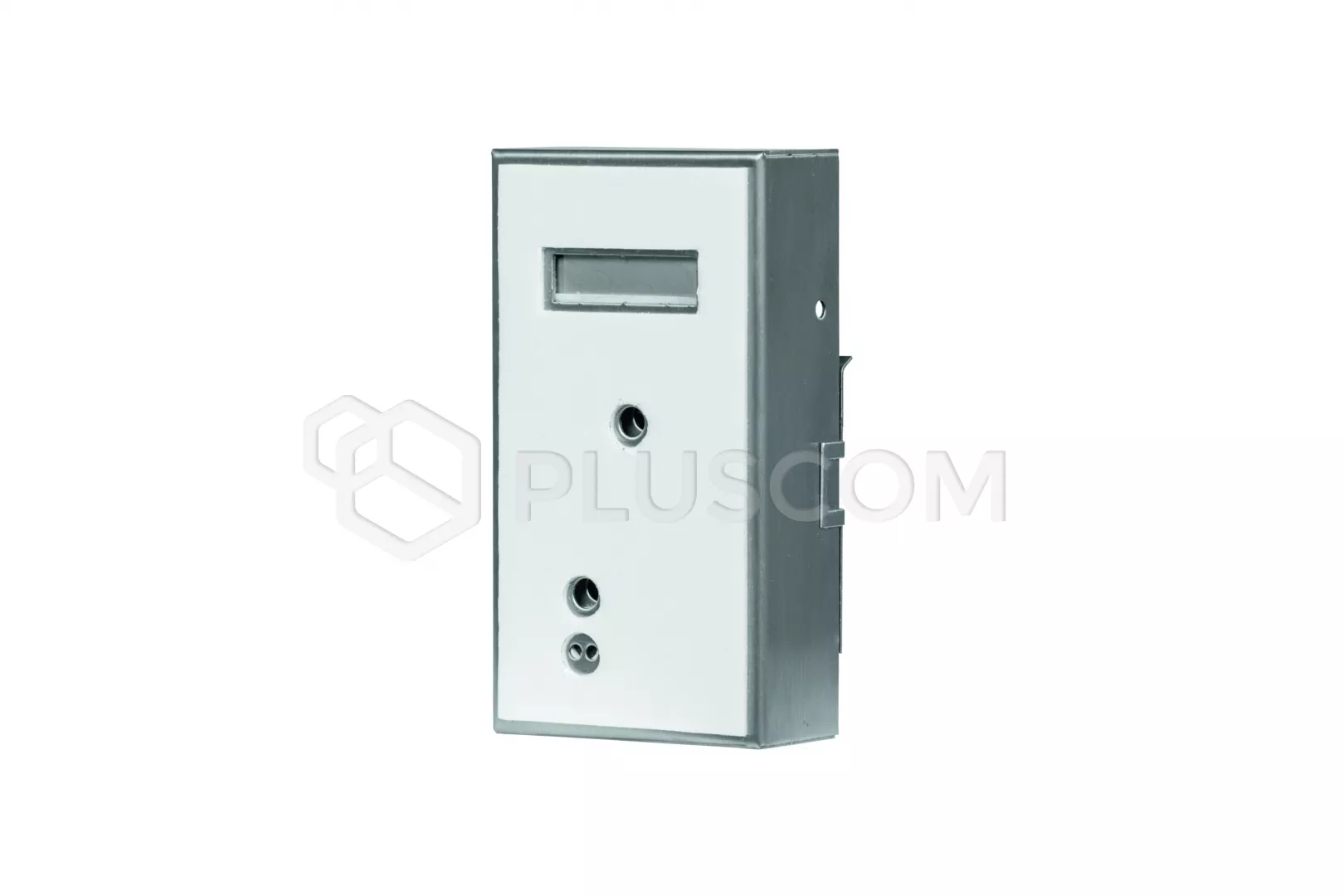

Aco MOD-SPK-PRO (G3) Modulo di chiamata audio da incasso

ACO MOD-SPK-PRO (G3) modulo di chiamata integrato per il sistema PRO/PRO-A

Il modulo talk-back MOD-SPK-PRO (G3), senza pulsanti di chiamata propri, può essere installato ovunque, ad esempio Il MOD-SPK-PRO (G3) è un modulo di chiamata integrato per il sistema PRO/PRO-A. Il modulo ha funzioni analoghe a quelle delle centrali della serie COMO-PRO.

MOD-SPK-PRO (G3) è dotato di un ingresso INPUT a cui è possibile collegare un pulsante di chiamata esterno e di un modulo opzionale MOD-10NBP, che consente di aumentare il numero di pulsanti a 10. Aggiungendo un numero adeguato di moduli, si aumenta il numero di pulsanti, che possono essere configurati liberamente e assegnati agli indirizzi individuali impostati nei ricevitori.

Il modulo di chiamata è dedicato al sistema PRO. È dotato di un microfono aggiuntivo, che può essere montato in una posizione comoda, di un'antenna esterna e di un portachiavi di prossimità preprogrammato, che consente di aprire le porte e di aggiungere altri portachiavi.
Presenta una serie di vantaggi:

• funzionamento intuitivo e confortevole e facile configurazione
• programmazione delle impostazioni e degli aggiornamenti software tramite il bus di sistema (è necessaria l'interfaccia informatica PRO-USB)
• collegamento in un sistema di due pannelli/moduli: 1 x master e 1 x slave
• compatibile con le generazioni precedenti del sistema PRO
• possibilità di utilizzare fino a 10240 tag di prossimità, di cui 10 assegnati a ciascun locale + 10 tag amministrativi (programmabili tramite PC)
• apriporta acustico (suoneria) nei locali - solo per i portachiavi assegnati ai locali (disattivabile a livello di PC)
• supporto per più moduli di espansione per aumentare la funzionalità del sistema
• Possibilità di collegare contemporaneamente più ricevitori di chiamata
• rilevamento della presenza del ricevitore (il modulo non squilla se non è presente alcun ricevitore)
• possibilità di collegare diversi tipi di apriporta elettrici
• possibilità di controllare un ponticello elettromagnetico
• possibilità di collegare una telecamera esterna al sistema (modulo MOD-CAM-FAM e UTP cat. 5e o 6)
• possibilità di alimentare l'uscita per il collegamento di un apriporta elettrico da un'alimentazione separata (CC o CA)
• possibilità di collegare un pulsante esterno
• possibilità di collegare un dispositivo acustico aggiuntivo all'interno del locale
• Domotica: controllo di dispositivi esterni, ad es. domotica: controllo di dispositivi esterni, ad esempio cancello d'ingresso, barriera, illuminazione, tapparelle (è necessario un modulo PRO-I/O opzionale collegato al bus di sistema)
• numero individuale per ogni dispositivo: DevID
• Ricerca di tutti i dispositivi nel sistema
• Gestione individuale o di gruppo dei dispositivi
• Possibilità di gestione e aggiornamento dei dispositivi in un sistema in esecuzione
• Un unico software per gestire tutti i dispositivi: PRO 3 Manager
• software gratuito
• resistente alle intemperie e agli atti vandalici

Connessione del modulo deve essere effettuato utilizzando connettori RJ45 e un cavo a coppie attorcigliate (UTP min. cat 5e). La lunghezza massima dei cavi tra il modulo di chiamata e l'alimentatore è di 100 m e tra il monitor e l'alimentatore di 70 m. Per un sistema audio, il numero minimo di fili necessari tra il modulo di chiamata e il ricevitore è di 3 fili (diametro minimo dei fili). 0,5 mm).

USCITE:

• 2 x connettori a vite staccabili: collegamento di un apriporta elettrico convenzionale (max. 1,5A) o collegamento di un apriporta elettrico reversibile (max.1,5A) o di un modulo relè CDN-PK (portata dei contatti max. 5A)
• 5 x morsetti a vite rimovibili (collegamento del bus di sistema PRO / PRO-A):
• • collegamento del segnale audio: "LINEA"
  • collegamento dell'alimentazione: "+DC" e "-DC"
  • Collegamento del segnale video: "V+" e "V-"
• 1 connettore RJ45: collegamento del bus di sistema PRO / PRO-A

INGRESSI:

• 1 x connettori a vite staccabili "INPUT": collegamento del pulsante NO - attivato quando è cortocircuitato con il GND del sistema
• 2 x connettori a vite staccabili "ELOCK POWER": collegamento dell'alimentazione separata per l'uscita apriporta
• 1 x presa "CAM. per il collegamento del modulo telecamera opzionale MOD-CAM-FAM
• 1 x presa "EXTMOD" per il collegamento del modulo opzionale a 10 pulsanti di chiamata (MOD-10NBP)
• 1 x presa "ANT" per il collegamento dell'antenna esterna per il lettore di schede di prossimità
• 1 x connettore "MIC" per il collegamento di un microfono esterno

SPECIFICHE TECNICHE

• Tensione di alimentazione: 15VDC ±5%
• Consumo di energia in standby: ~2,5W
• Consumo massimo di corrente: 400mA
• Tensione di alimentazione dell'apriporta elettrico: 12VDC - 15VDC
• Carico ammissibile dell'uscita dell'apriporta elettrico: 1,5A
•

• Resistenza di campanatura del MOD-10NBP: ≤ 20Ω
• Tipo di uscita: normale o reversibile (impostazione di fabbrica: normale)
• Tempo di attivazione del blocco: da 0,6 a 25s (di fabbrica: 4s)
• Tipo di controllo dell'uscita: impulso all'apriporta elettrico (impostazione di fabbrica) o fisso al relè
• Tipo di connettore: Presa RJ45 / connettori a vite ARK rimovibili
•

• Standard delle schede di prossimità (RFID) supportate: Unico 125 kHz
• Numero massimo di tessere di prossimità supportate: 70 (10 ciascuna per i locali + 10 amministrative)
•

• Materiale dell'alloggiamento: acciaio inox
• Resistenza dell'ingresso di apertura esterno (INPUT): ≤ 20Ω, tipo di ingresso: normalmente aperto (NO)
• Ritardo di intervento dell'INGRESSO: 0 - 25s (impostazione di fabbrica: 0s)

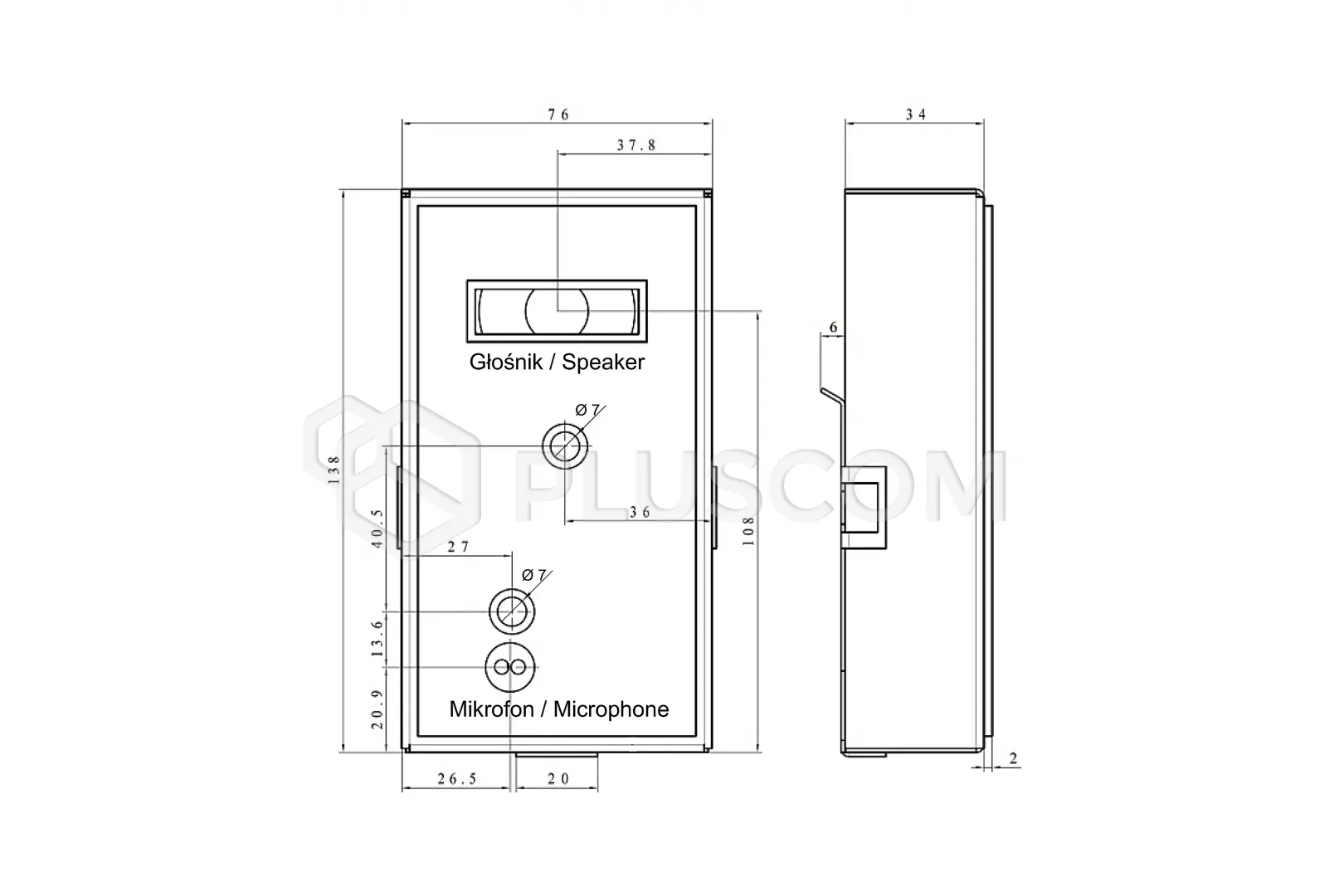

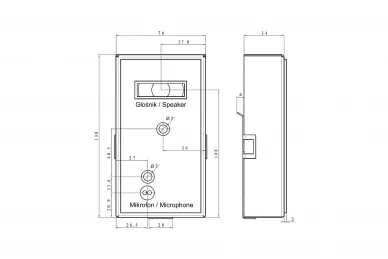

• Dimensioni: 138 x 76 x 35 mm
