Aco PS45-15-PRO-13 Alimentazione con distributore video integrato

Alimentatore ACO PS45-15-PRO-13 con distributore video

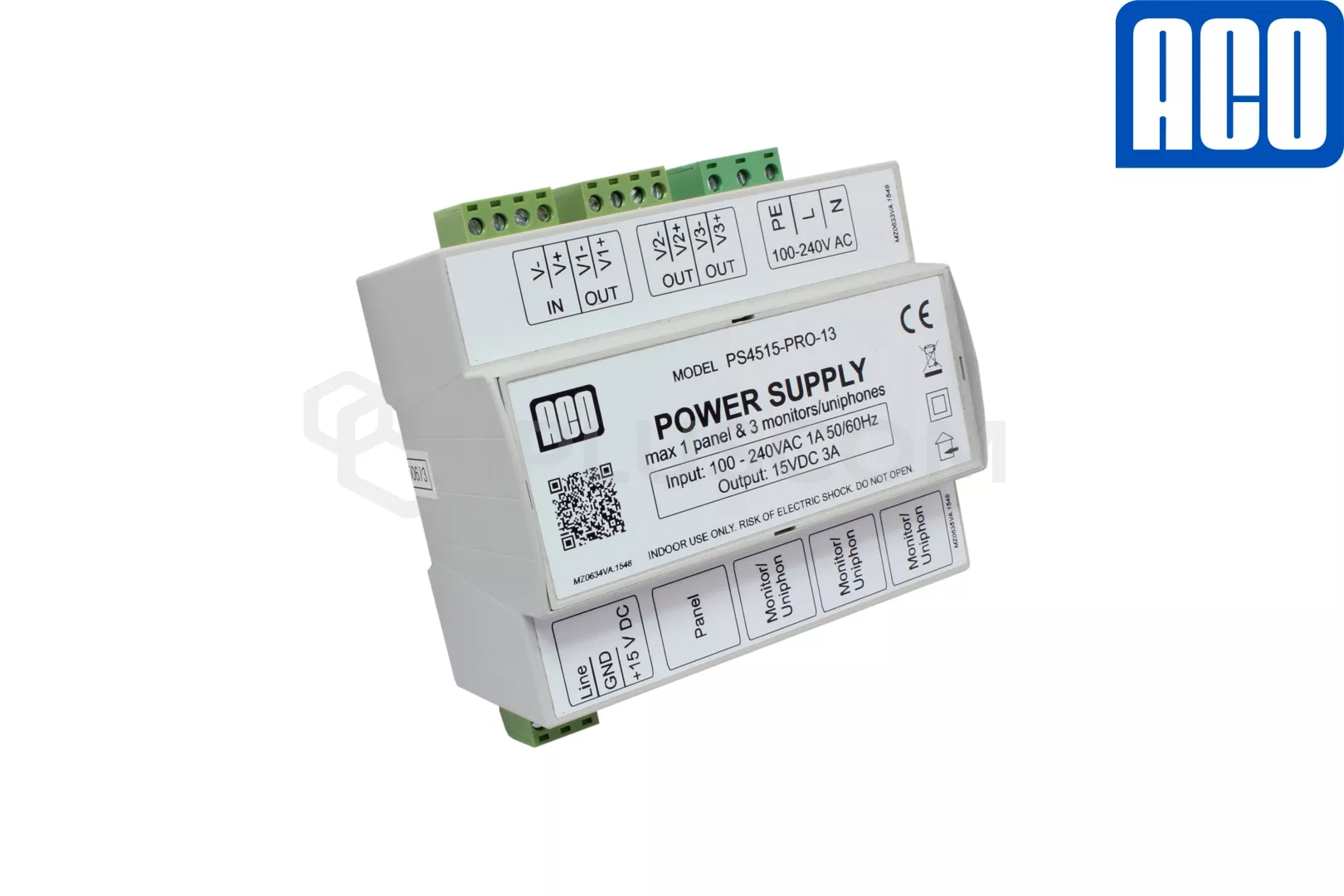

Alimentatore switching ad alta efficienza energetica PS45-15-PRO-13 con ripartitore video integrato. È un elemento centrale del sistema digitale Familio Pro. al quale si collegano il pannello videocitofonico e i monitor fino a 3. Al posto del monitor è possibile collegare un uniphone. Il sistema può essere configurato in modo che un pannello di ingresso possa chiamare contemporaneamente un monitor a casa e un uniphone in officina.

Il mezzo di trasmissione utilizzato è il doppino telefonico. 5e o 6, che viene collegato all'alimentazione con connettori RJ-45; la distanza massima delle connessioni che utilizzano la cat. 5e è:

• 70 m per i monitor
• 100 m per i pannelli


L'alimentazione per l'apriporta richiede un cavo aggiuntivo dall'alimentatore (connettore a vite ARK).

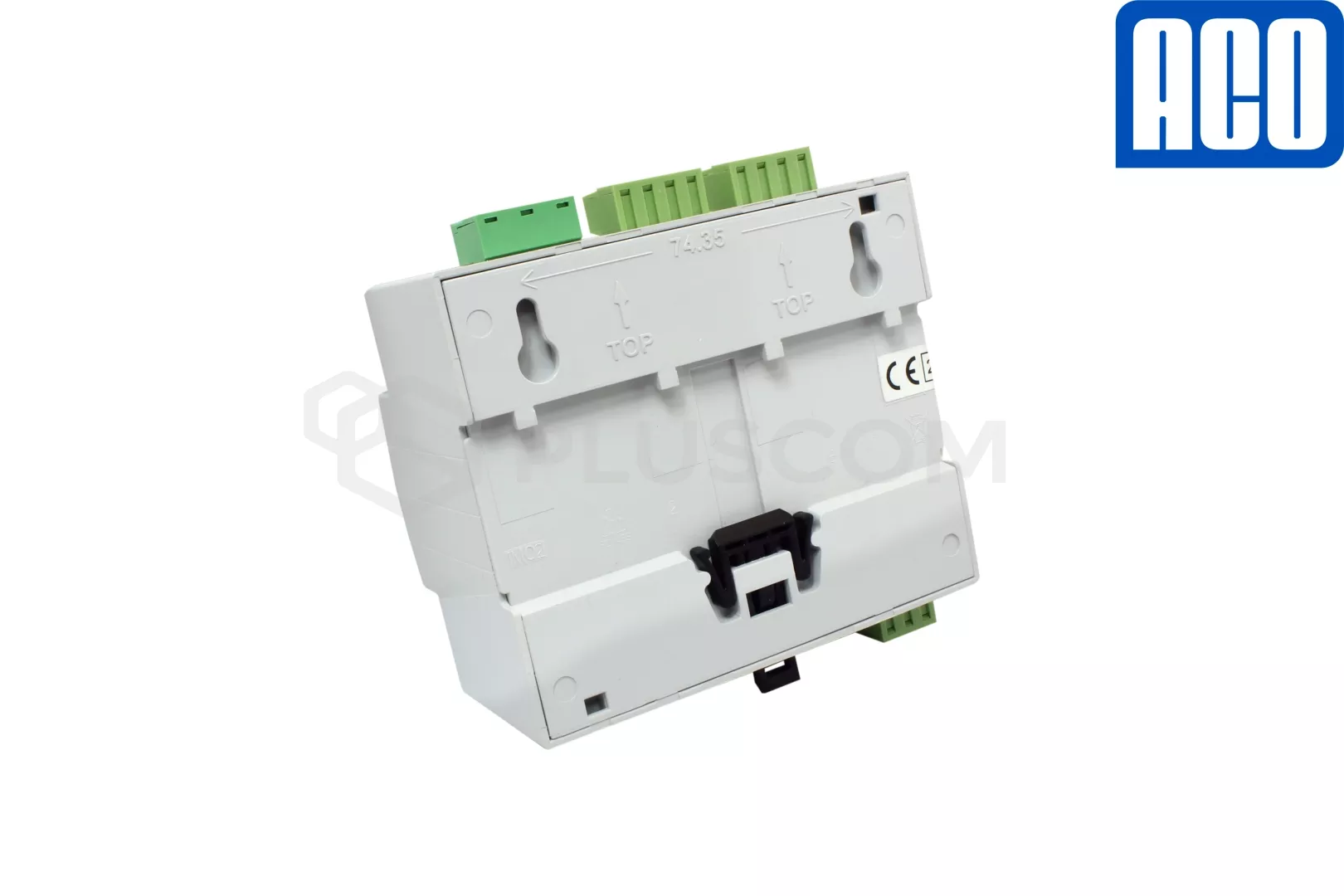

Il modulo può essere montato su guida DIN o in superficie.

Specifiche tecniche:

• alimentazione:
• • ingresso: AC 100-240V 1A
  • uscita: DC 15V max 3A
• dimensioni: 106x90x62 mm di larghezza (6 moduli DIN)

INGRESSI:

• Alimentazione 230V (PE, L, N) - Connettore a vite ARK
• Ingresso video IN (differenziale) (V-V+) - connettore a vite ARK
• Ingresso pannello PRO - 1xRJ45 (senza alimentazione per apriporta elettrico)

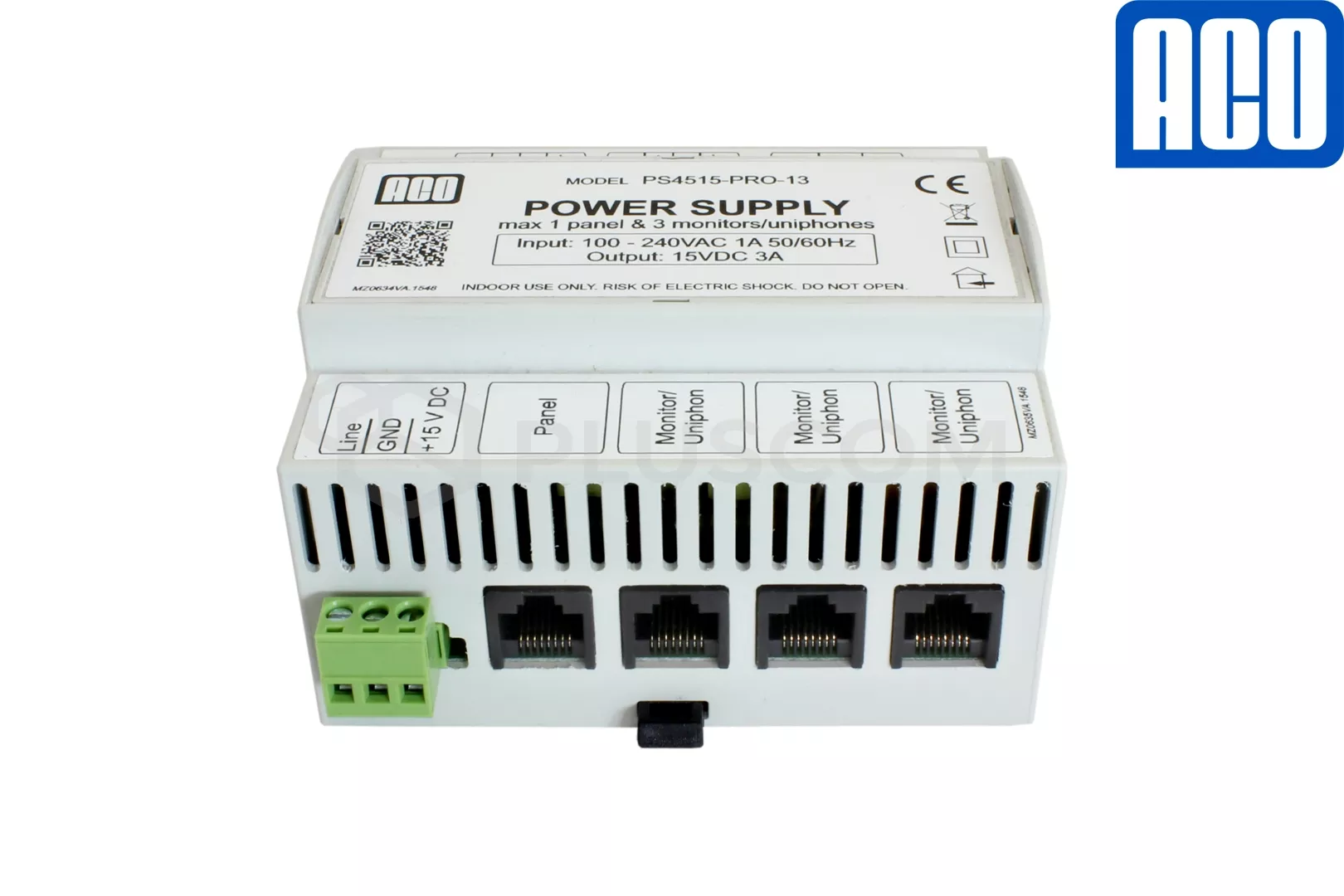

USCITE:

• connessione monitor/uniphone - 3xRJ45
• uscita alimentazione DC 15V
• uscita: linea
• uscita video 3x: (Vx-, Vx+)


Informazioni su ACO
È bene ricordare che ACO è un produttore polacco e che i suoi prodotti sono progettati e realizzati in Polonia. Si tratta di un'informazione importante per l'installatore, che in caso di guasto o assistenza ha accesso a ricambi, documentazione e supporto tecnico. La situazione è completamente diversa con i prodotti provenienti dall'Estremo Oriente.
