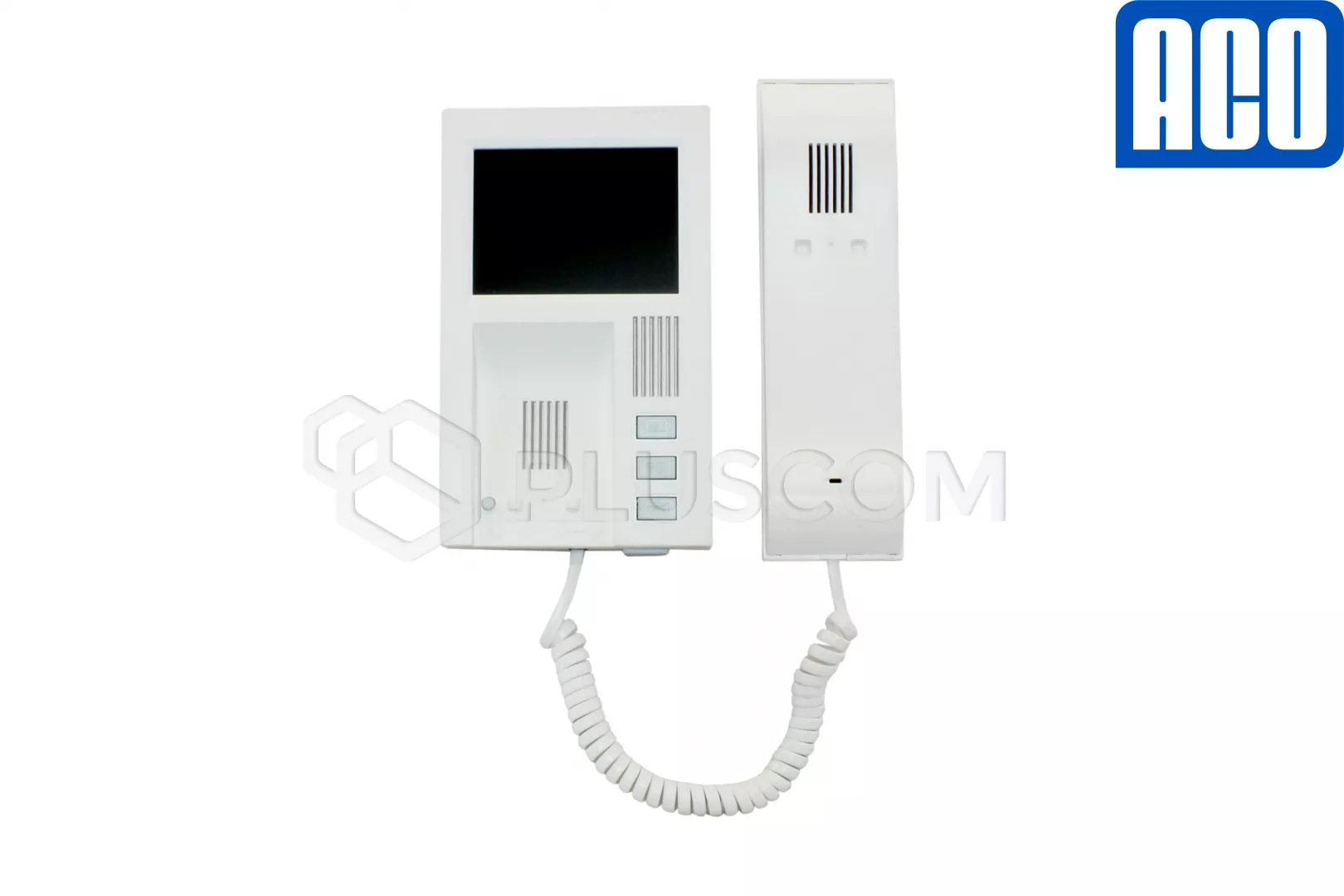

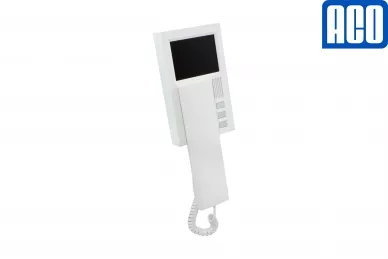

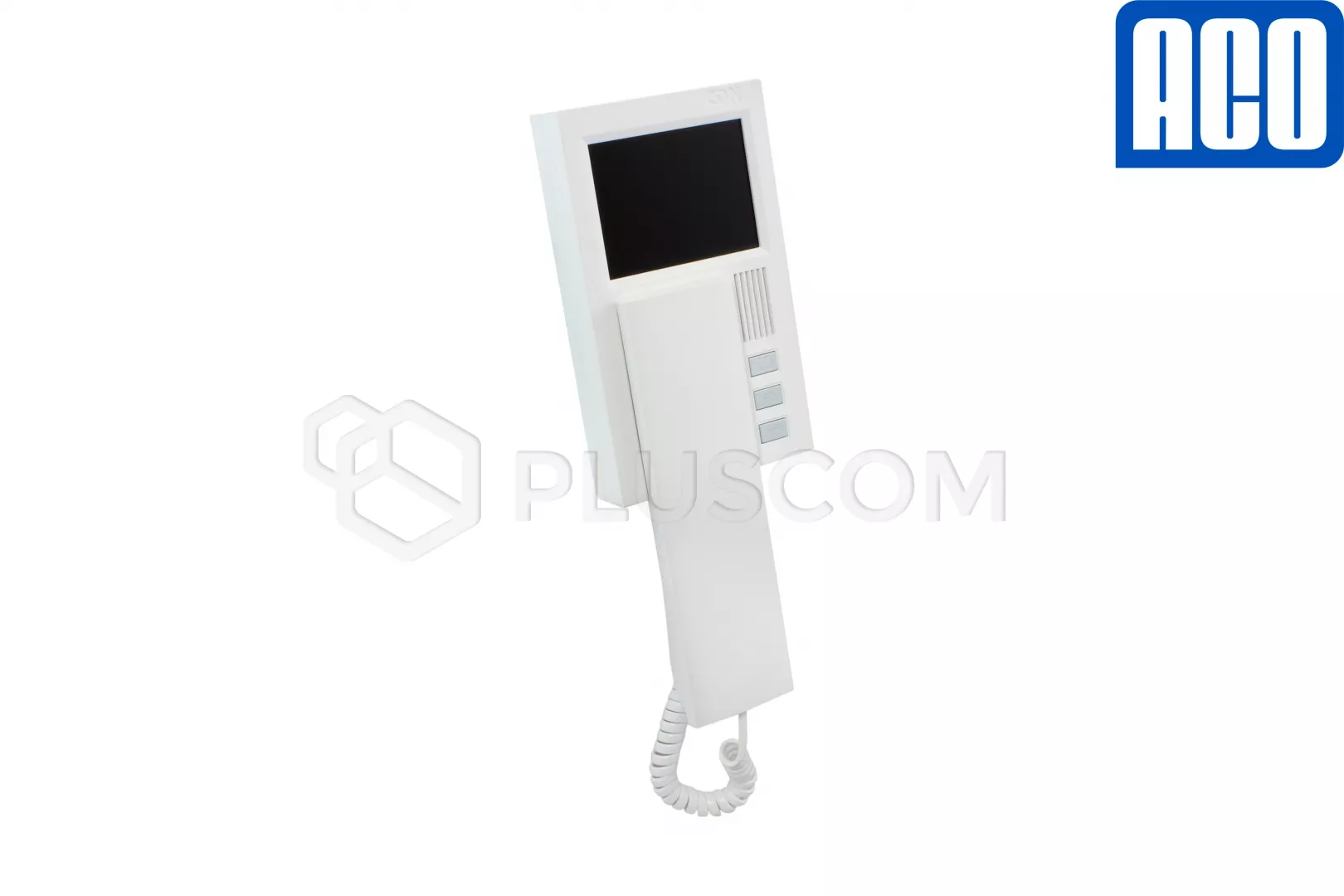

Videocitofono con 4 display ACO INS-MPR 4
Videocitofono portatile integrato con display a colori a 4 LCD, compatibile con i sistemi di videocitofonia digitale ACO CDN, Inspiro e Familio P/PV. Le sue dimensioni ridotte consentono l'installazione dove non c'è spazio per un pannello più ampio e l'inquilino non vuole rinunciare alle funzionalità offerte dalla visualizzazione della telecamera.
L'involucro bianco è realizzato in plastica ABS di alta qualità. La parte anteriore dell'alloggiamento presenta tre pulsanti e un interruttore di controllo del volume a tre livelli. I pulsanti hanno le seguenti funzioni:
- apertura delle porte, dei battenti (comando di un apriporta elettrico)
- un pulsante di funzione aggiuntivo per il controllo di dispositivi esterni, ad esempio l'apriporta. illuminazione o azionamento del cancello
- attiva il monitoraggio video indipendente anche senza una connessione attiva
Il videocitofono è dotato di un moderno meccanismo magnetico per appendere il microtelefono, senza ganci tradizionali.
DATI TECNICI
- Display LCD a 4 colori, risoluzione 320x240
- installazione digitale basata su cavo a coppie intrecciate cat 5e o 6
- alimentazione: 15V 200mA DC (13,5-18V)
- consumo energetico: 0,1W in modalità standby
- consumo di corrente:
- 7mA in modalità standby
- 300mA durante la suoneria
- ingressi:
- Presa RJ45 - 1x
- Connettore a vite ARK
- Campana NO (contatto NO) - 1x
- video per il collegamento di una seconda telecamera indipendente 75Ω/1Vp-p - 1x

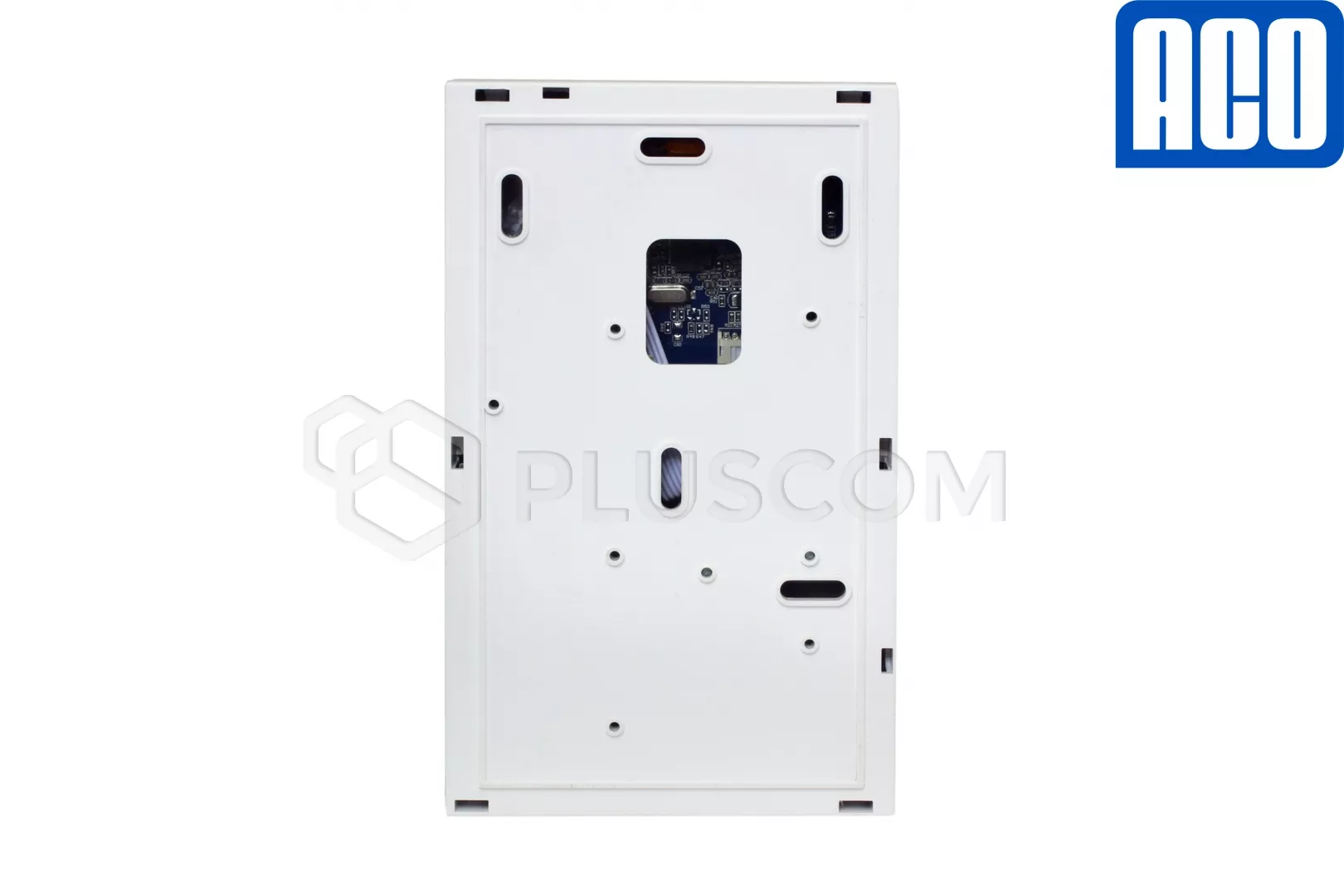

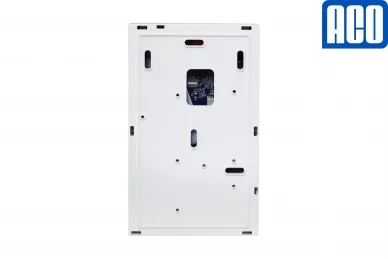

- montaggio su superficie
- alloggiamento in plastica ABS, colore bianco
- dimensioni: 104x284x40mm, 104x175mm - base
- temperatura di lavoro: 10°C...50°C
INSTALLAZIONE E COLLEGAMENTO
Il videocitofono è collegato mediante un cavo a coppie intrecciate con un connettore RJ45 crimpato all'estremità del cavo secondo lo standard T568B.
Come standard, il monitor è alimentato dal cavo UTP attraverso un combinatore o uno splitter.
Il passo successivo consiste nell'impostare l'indirizzo/numero richiesto con cui chiamare il monitor. Questa operazione viene eseguita utilizzando gli interruttori sulla scheda elettronica.
È possibile far funzionare più monitor con lo stesso indirizzo; durante lo squillo verranno chiamati contemporaneamente. Sollevando il microtelefono di uno di essi, gli altri vengono automaticamente scollegati. (Nessuna possibilità di origliare la conversazione).
Controllo tramite il tasto funzione F2 può essere effettuato in due modi (configurazione dei ponticelli):
- tramite il bus di sistema
- su una linea aggiuntiva separata dal sistema citofonico
