Aco CDNVS Combinatore video

CDNVS Combinatore del sistema video

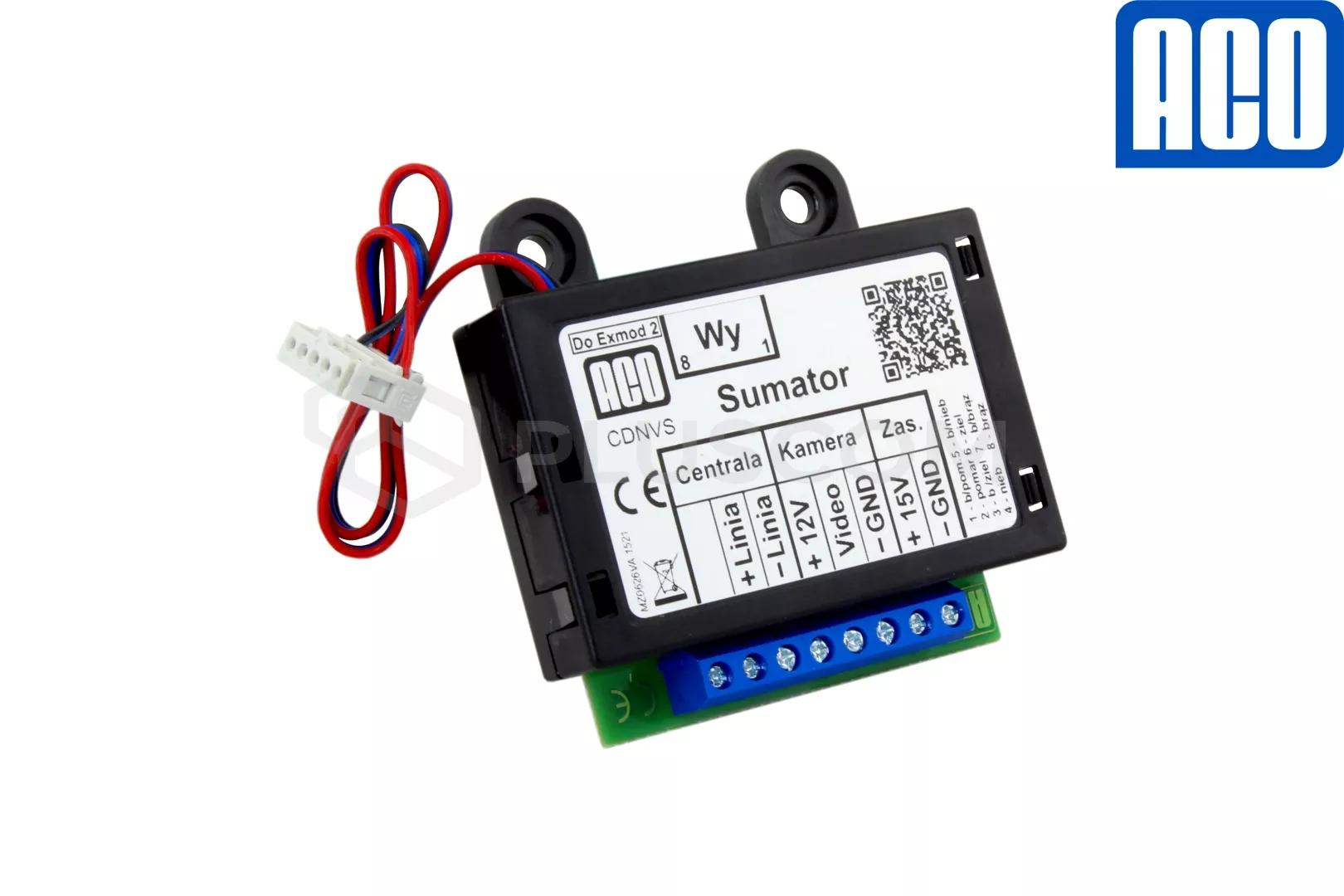

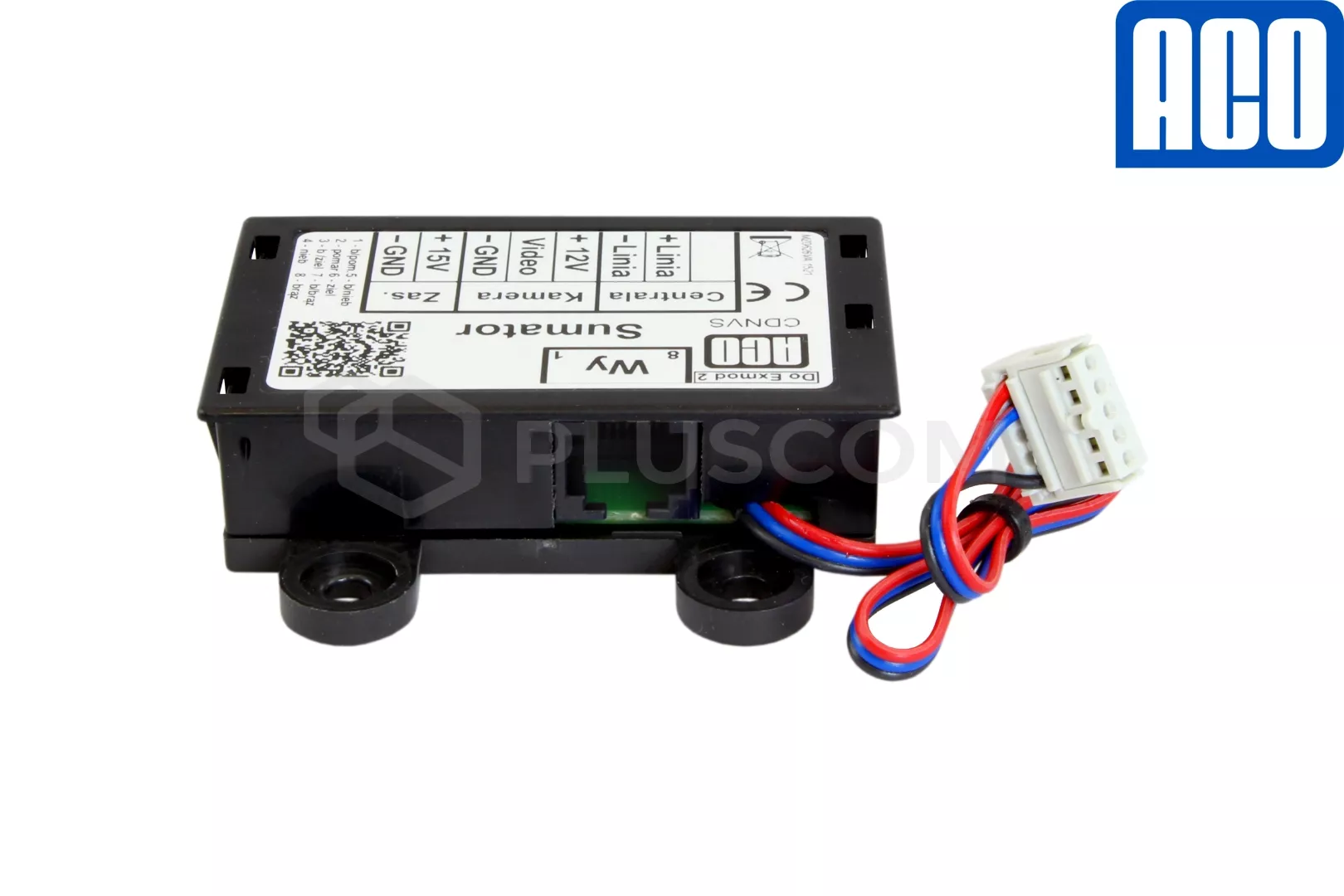

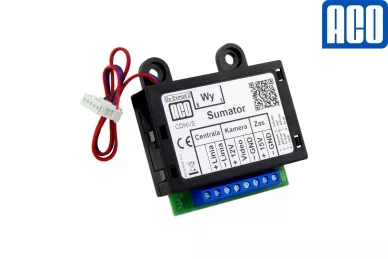

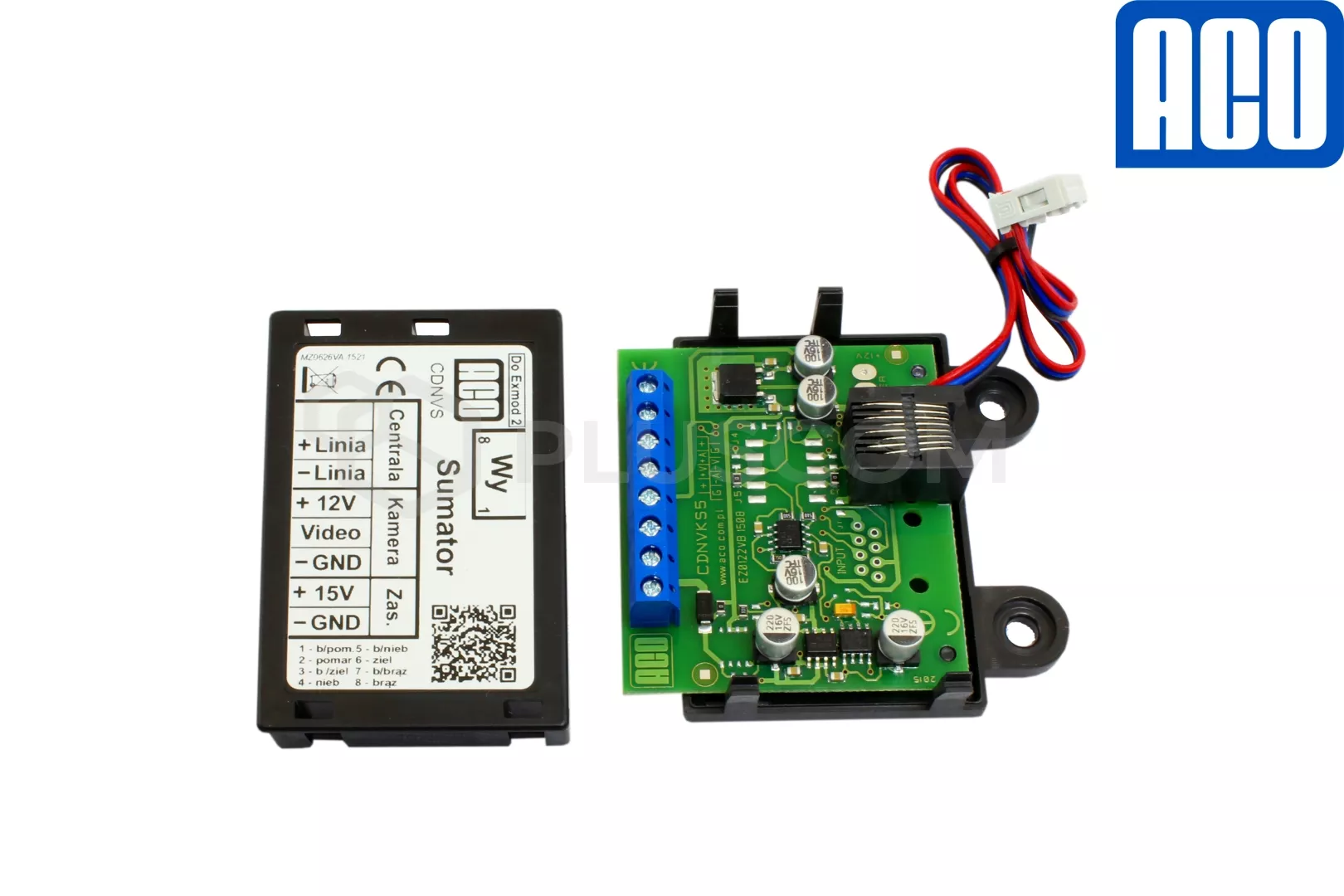

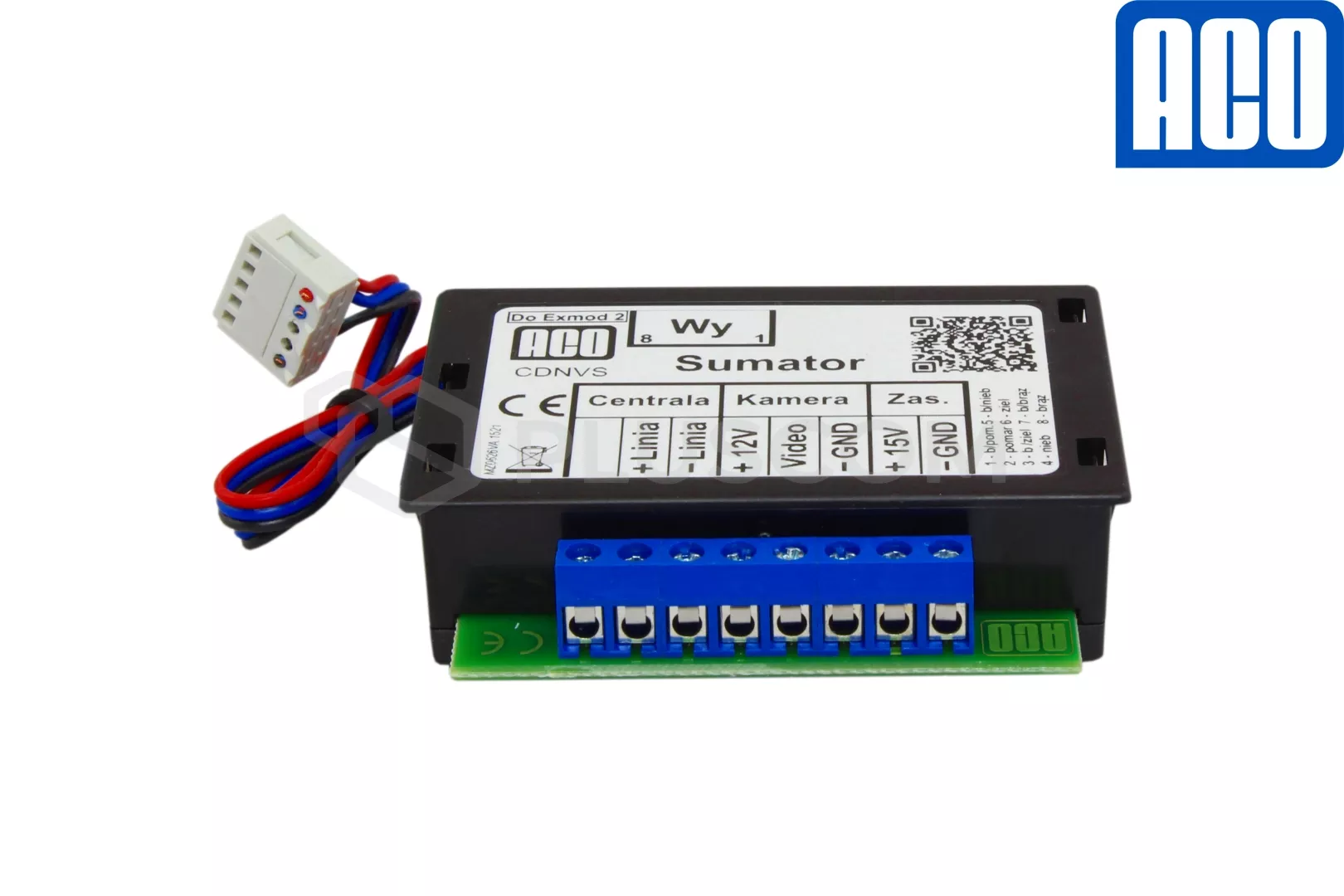

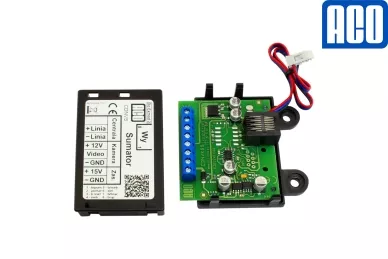

Il modulo combinatore ACO CDNVS è il componente iniziale del sistema di bus video digitale. Consente di collegare un modulo telecamera, un pannello e un alimentatore. Si utilizza con le centrali CDNP e Inspiro master e Familio P con una telecamera esterna.

PARAMETRI TECNICI:

• Alimentazione: DC 15V
• Consumo di energia in standby: ~0,5W
• Tipo di installazione: Digitale: doppino intrecciato cat. 5e o 6
• Uscite:
• • 1x presa RJ45 (uscita bus video)
  • 1x connettore EXTMOD (per il collegamento al pannello di controllo)
• Ingressi:

  • 1x connettori a vite ARK

    • collegamento della linea audio dal pannello di controllo o dal pannello
    • collegamento di una telecamera integrata nel pannello o nel modulo CDNVK (75Ω/1Vp-p, alimentazione a 12V)
    • collegamento dell'alimentazione
• Dimensioni: 70,5x71x19,5 mm
• Alloggiamento in plastica ABS


MONTAGGIO:
Alcuni modelli di dispositivi compatibili offrono la possibilità di montare il combinatore direttamente in un telaio o in una scatola. L'uso del modulo ARK-RS offre la possibilità di allontanare il combinatore dal pannello.
Il modulo è disponibile in bianco
