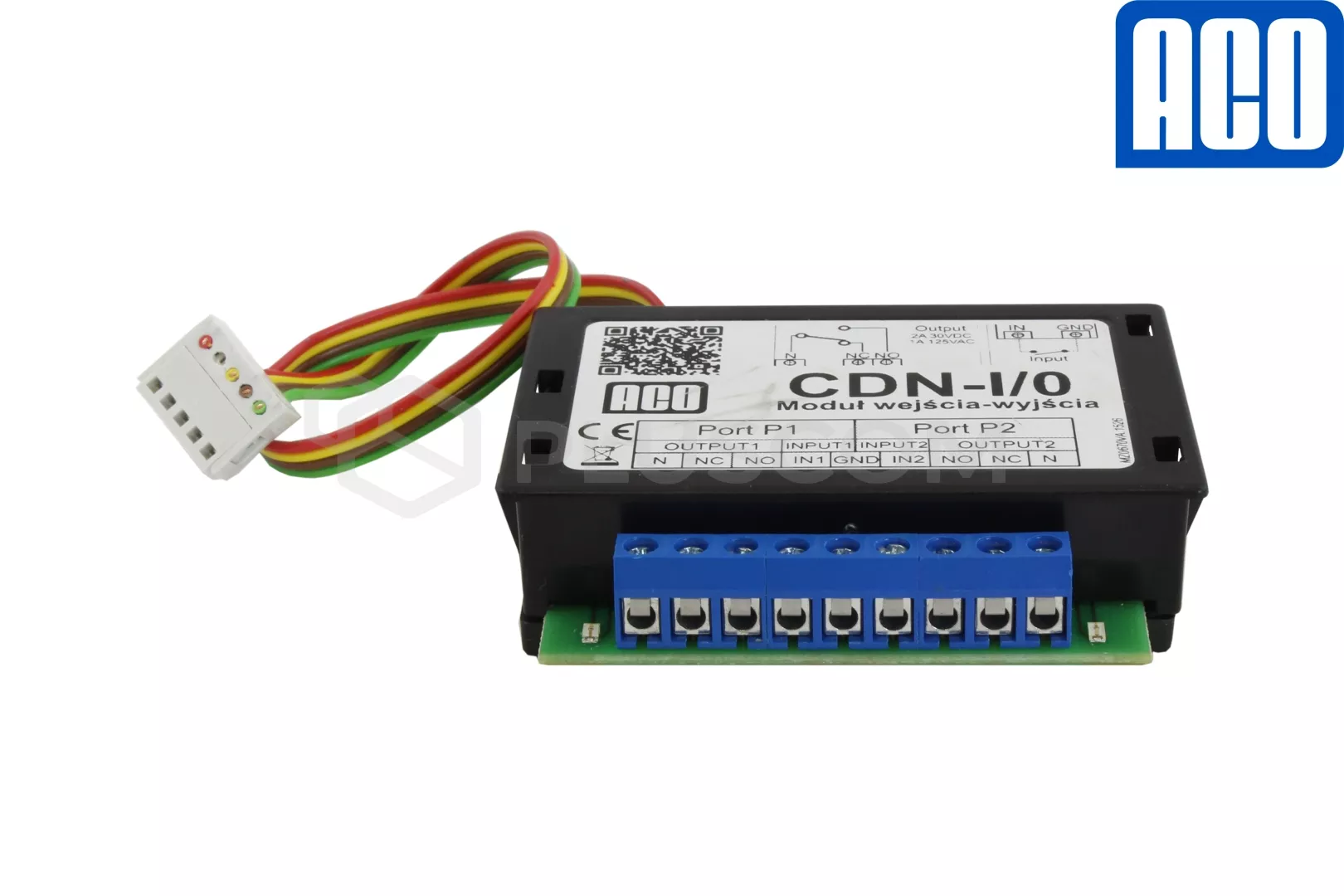

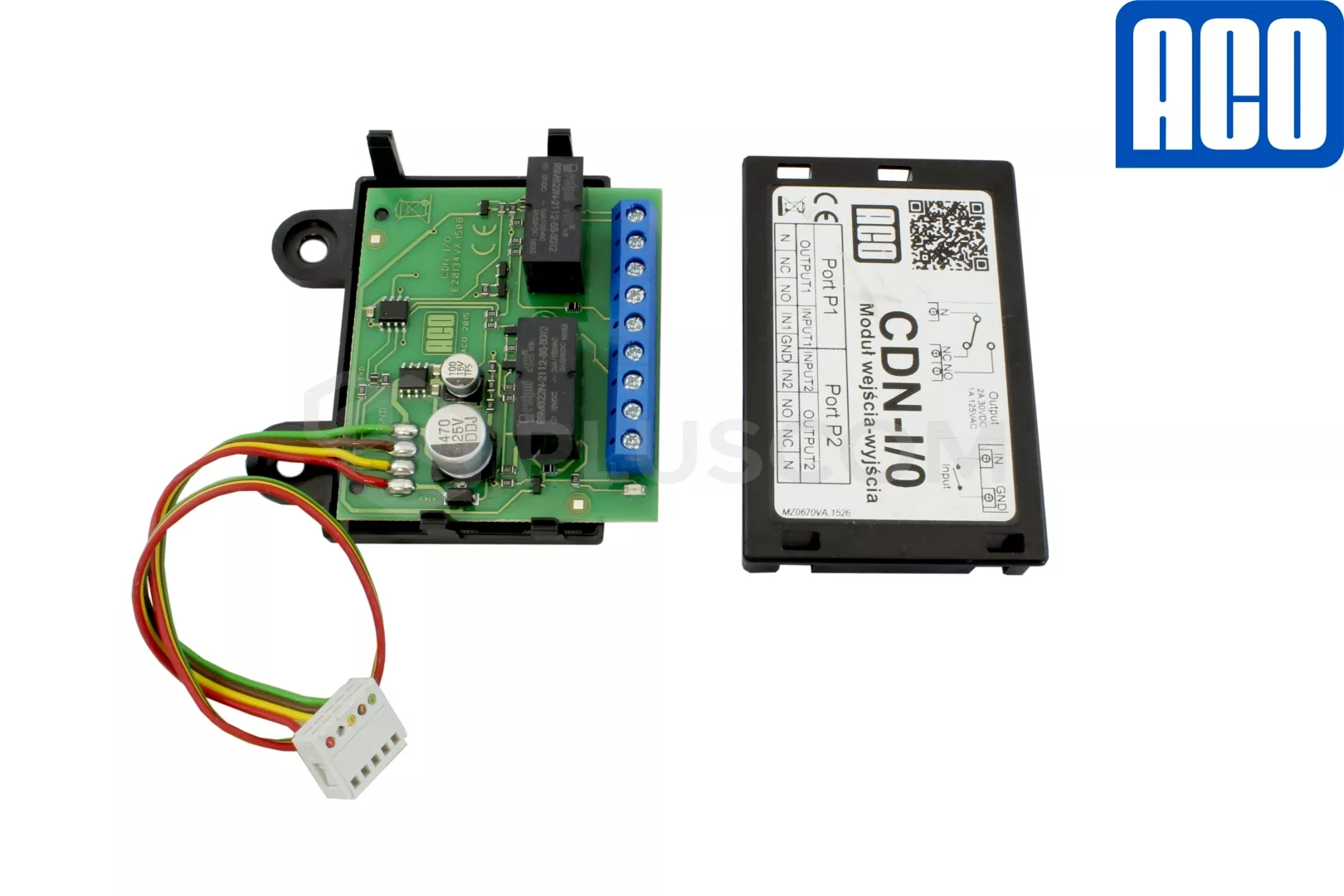

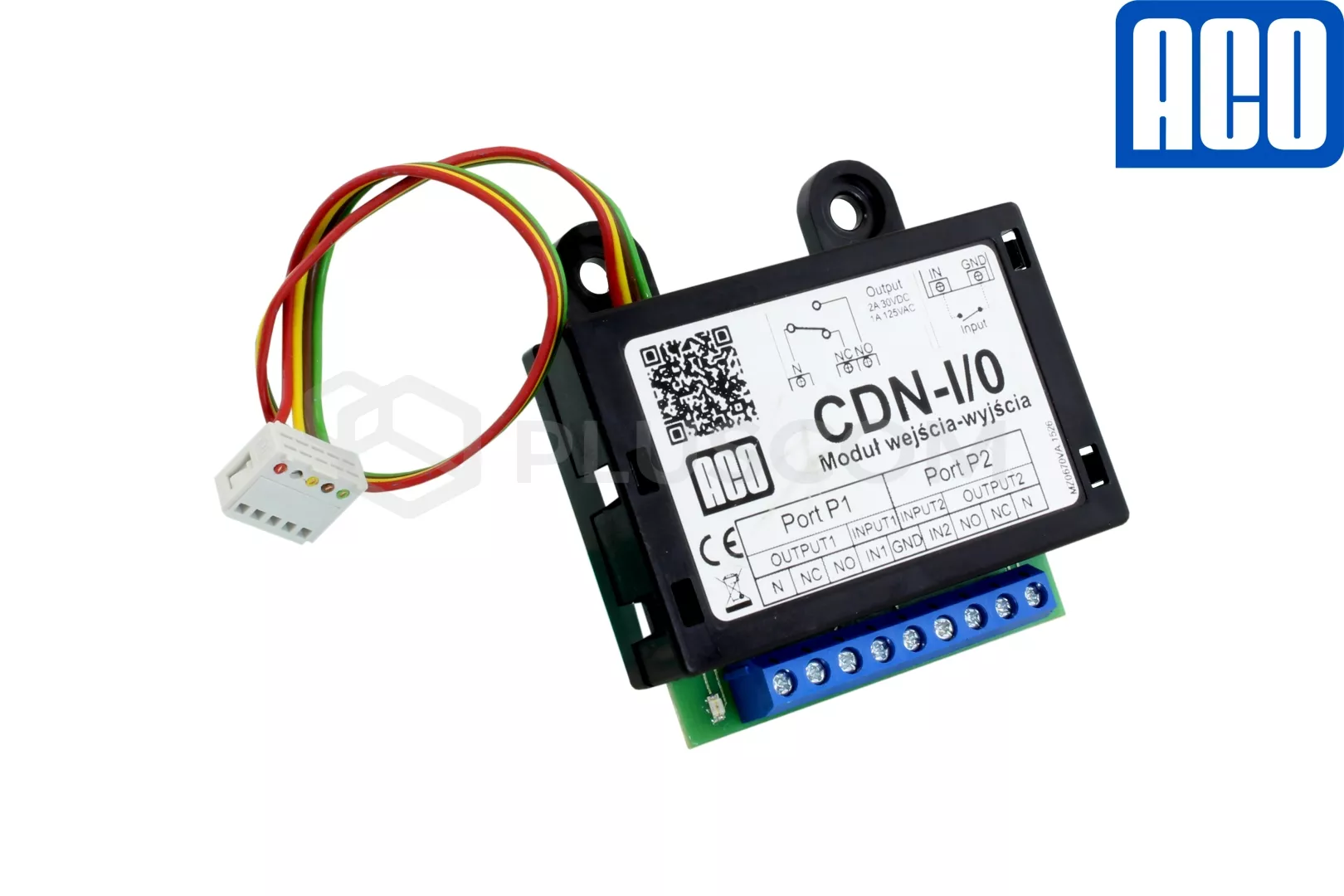

Aco CDN-I/O Modulo relè per il controllo dell'automazione

Modulo ACO CDN-I/O per il controllo della domotica e dei dispositivi esterni.

Il modulo CDN-I/O aumenta la funzionalità del sistema citofonico con la possibilità di gestire ulteriori dispositivi esterni. Consente di controllare cancelli d'ingresso, porte di garage, illuminazione o tapparelle.
È compatibile con tutti i dispositivi digitali delle famiglie FAMILIO P / PV, Inspiro e CDN.

Il modulo è dotato di due uscite a relè NA/NC e di due ingressi NA/NC.. Gli ingressi/uscite sono derivati sotto forma di connettori a vite ARK. La funzione e la tempistica di ciascuna uscita e ingresso possono essere programmate in modo indipendente. I relè vengono controllati direttamente dal pannello (premendo due volte il tasto e inserendo il codice a 4 cifre) o utilizzando il tasto F2 su uniphone o monitor video.

FUNZIONI DI INGRESSO:

• Attivazione diretta dell'apriporta elettrico collegato alla pulsantiera citofonica (PBX).
• Chiamata ai locali selezionati

FUNZIONI DI USCITA:

• Attivazione dell'uscita quando i contatti d'ingresso sono in cortocircuito
• Attivazione dell'uscita contemporaneamente all'attivazione dell'apriporta elettrico collegato al pannello porta - PBX
• Attivazione dell'uscita dopo aver premuto il tasto F2 sul ricevitore o l'icona sul monitor video

• Attivazione dell'uscita dopo aver premuto un qualsiasi tasto del citofono
• Accensione dell'uscita senza una connessione attiva


PARAMETRI TECNICI:

• Alimentazione: da pannello di controllo/pannello: DC 15V
• Consumo di energia in standby: ~0,14W
• Max. numero di utenti: 255
• Uscite:

  • Connettori a vite ARK

    • 2x relè NO/NC, max. 2A/30V DC
    • 1x connettore EXTMOD (per il collegamento alla centralina)
• Ingressi:

  • Connettori a vite ARK

    • 2x normalmente aperti (NO)
• Dimensioni: 70,5x71x19,5 mm
• Alloggiamento in plastica ABS


MONTAGGIO E CONFIGURAZIONE:

Alcuni modelli di dispositivi compatibili offrono la possibilità di montare il modulo direttamente in un telaio o in una scatola. Il modulo è collegato al pannello di controllo/pannello tramite il connettore EXTMOD.
L'uso del modulo ARK-RS aggiunge la possibilità di distanziare il modulo di espansione dal pannello.
Le funzioni che devono essere svolte dalle uscite P1 e P2 sono impostate nel software di configurazione del posto esterno (PBX). Sono necessari un cavo CDN-USB e un pannello con un modulo CDN-I/O collegato.

Il modulo è disponibile in bianco
