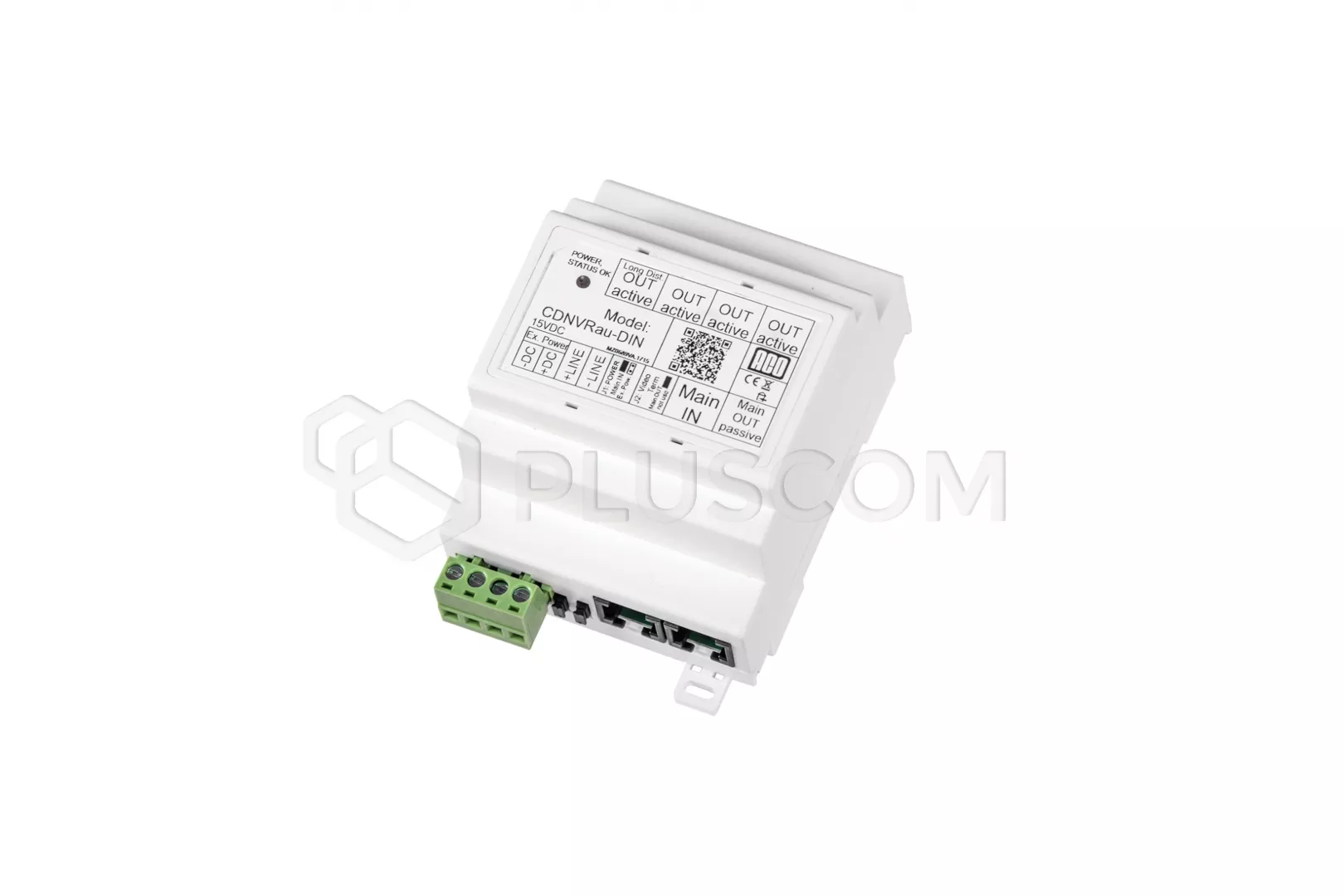

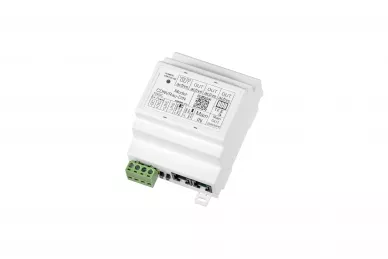

Aco CDNVRau-DIN Splitter attivo su guida DIN VIDEO

ACO CDNVRau-DIN Splitter attivo VIDEO su guida DIN

Lo splitter VIDEO attivo universale CDNVRau-DIN è progettato per i sistemi video digitali ACO. È un elemento che consente di collegare cinque ricevitori o di suddividere il bus principale in quattro uscite indipendenti. Viene utilizzato anche per collegare un altro splitter o come terminazione per il bus principale.

Con la configurazione appropriata del sistema, i ricevitori possono essere collegati direttamente a distanza tramite le uscite attive. max. 70me amplificando ulteriormente una delle uscite attive, si elimina la perdita di segnale video. Utilizzando alimentatori supplementari, è possibile aumentare le distanze.

Il CDNVRau-DIN dispone di un ingresso principale (connettore RJ45 - bus: video, linea, alimentazione) e di un connettore a vite ARK per il collegamento di un alimentatore supplementare.

Uscite:

• Connettore RJ45 (5 x bus: video, linea, alimentazione):
• • 4 uscite attive (amplificatori)
  • 1 uscita passiva (senza amplificatore)
• Connettori a vite ARK:
• • collegamento del segnale di linea (ricevitori audio)

Lo splitter può essere alimentato dal bus principale o da un alimentatore esterno.
È dotato di LED che indicano lo stato di funzionamento e l'alimentazione. Il dispositivo può essere montato in superficie o su guida DIN (occupa una larghezza di 4 moduli DIN).

DATI TECNICI:

• alimentazione: 15VDC / 80mA
• consumo energetico in standby: ~1.2W
• tipo di installazione: doppino telefonico cat. 5e o 6
• alloggiamento: plastica ABS
• dimensioni: 4 moduli DIN
