Gorke TDN-07 Bateryjny zestaw przywoławczy

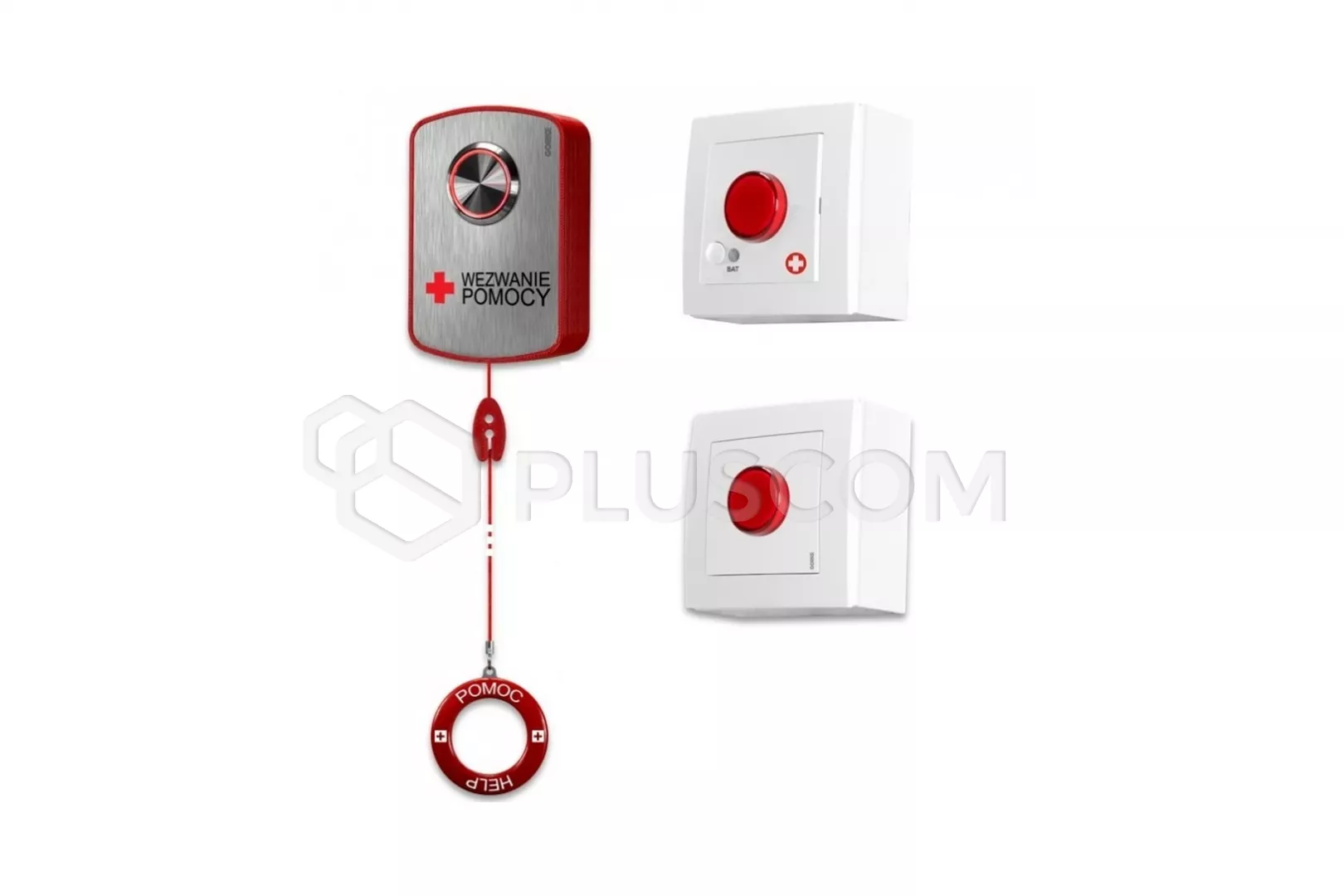

Zestaw przewidziany jest do
nadzoru jednego pomieszczenia, składa się z nadajnika przywołania SPX-PK1C ,
sygnalizatora BSX-400, odbiornika SPX-CS1. Wszystkie urządzenia zasilane są
bateryjnie.
takie rozwiązanie jest wielkim atutem dla wszystkich tych sytuacji gdy nie ma
możliwości prowadzenia przewodów zasilających, kucia ścian itp. Montaż jest
łatwy i błyskawiczny.
Konstrukcja urządzeń składowych zestawu, wykorzystuje moduł odbiorczy LX z
zastosowaną technologią LoRa do zaawansowanej komunikacji bezprzewodowej.
Zakres zastosowań obejmuje przypadki trudnych warunków radiowych, którym nie
mogą sprostać standardowe rozwiązania radiowe. Zdolność skutecznej łączności w
warunkach z licznymi przeszkodami czy pomiędzy kondygnacjami pozwala na użycie
w terenie zurbanizowanym.
SPOSÓB DZIAŁANIA

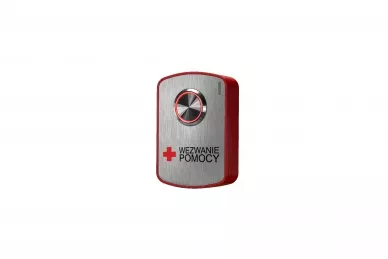

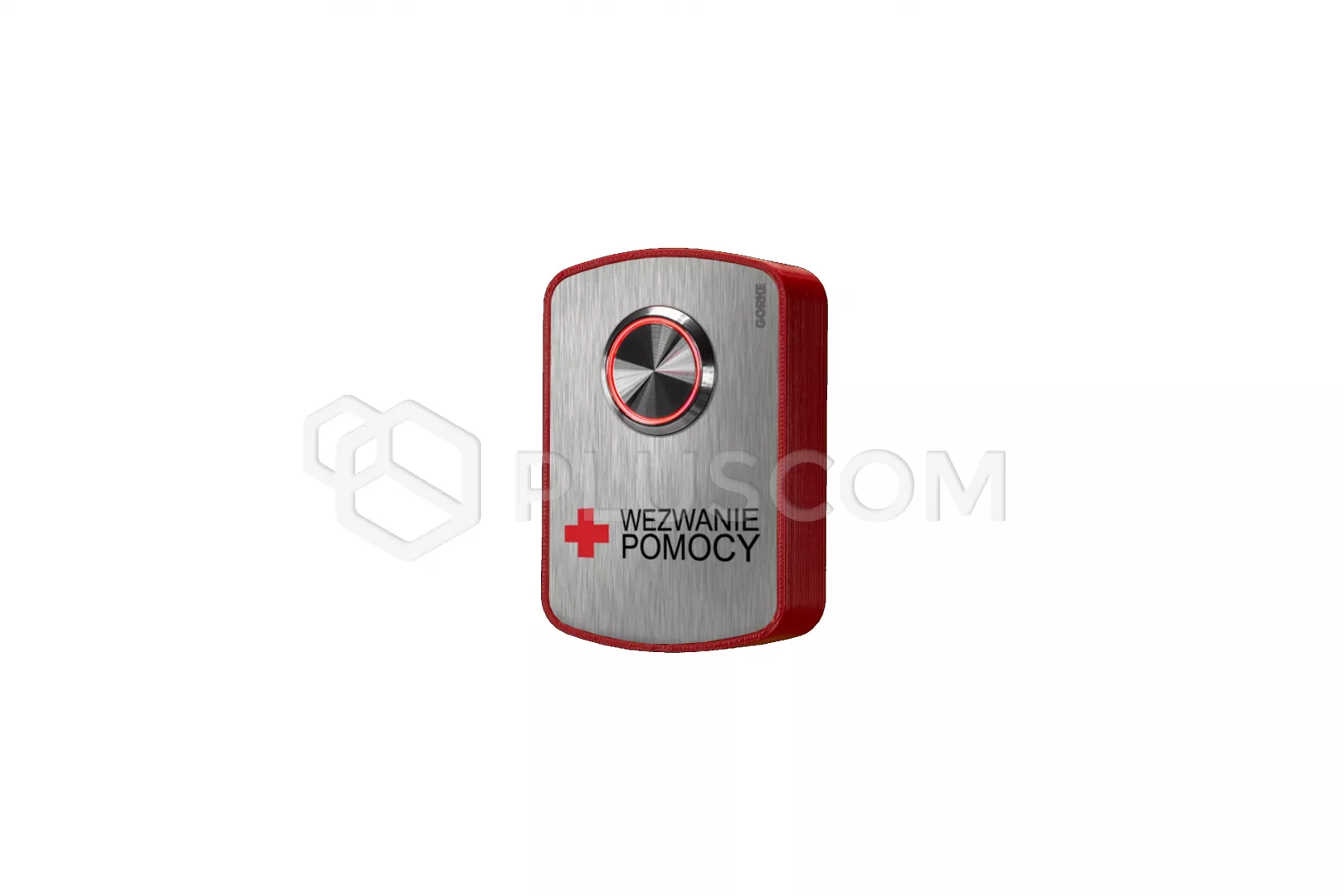

Użycie zamontowanego w toalecie przycisku SPX-K1C (naciśnięcie klawisza lub
pociągnięcie linki) powoduje załączenie się, montowanego od strony zewnętrznej

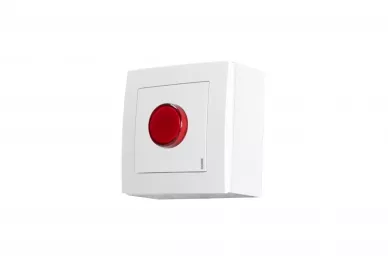

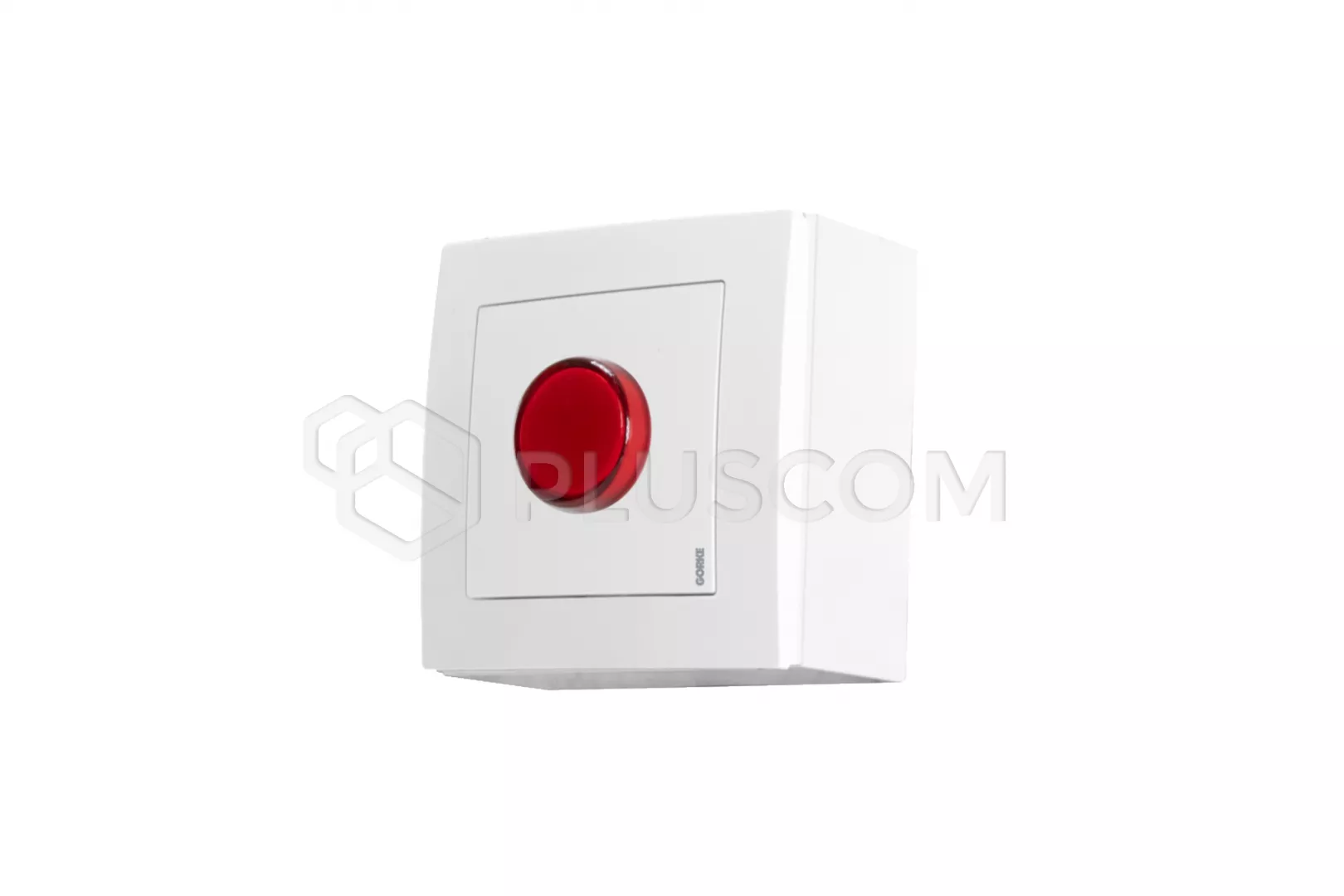

pomieszczenia (korytarz) optyczno-dźwiękowego sygnalizatora BSX-400 oraz

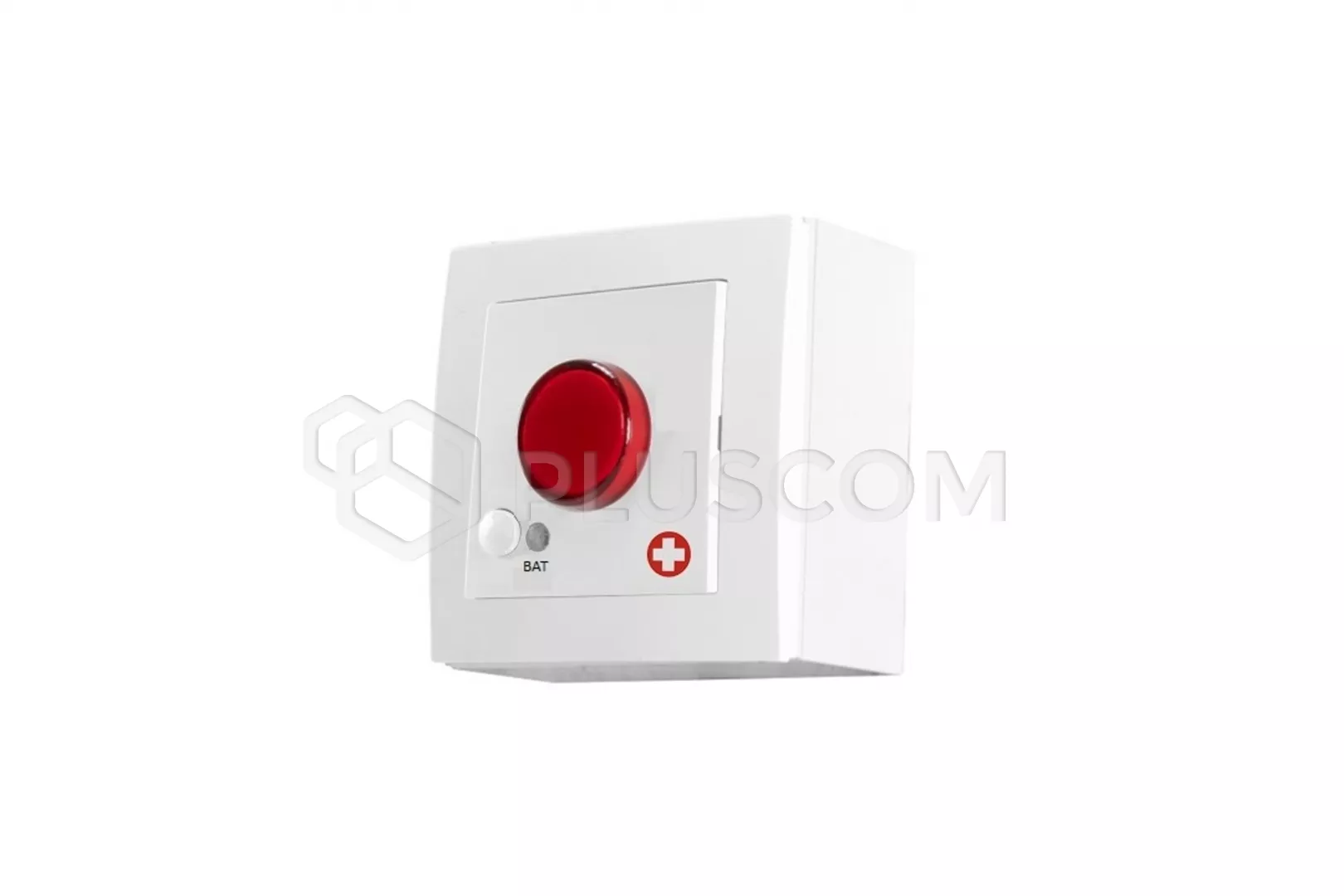

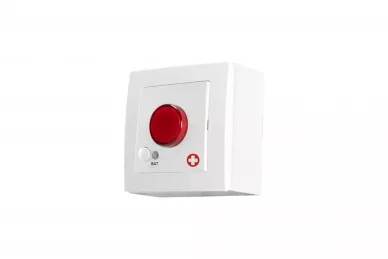

sygnalizację komunikatu wezwania pomocy na odbiorniku SPR-CSX1, montowanym w
pomieszczeniu nadzoru.
Sygnalizacja:
Po wystąpieniu wezwania SOS - sygnalizator świeci światłem ciągłym, pełnej mocy
oraz załączy się dźwięk (pulsowanie co 0,5 s). Stan ten trwa 15 min. Jeżeli w
tym czasie alarm nie zostanie skasowany - sygnalizator przechodzi w tryb pracy
oszczędnej, który polega na tym, że BSX-400 przestaje świecić ciągle, a pojawia
się na nim błysk pełnej mocy w odstępie 2s. Sygnał akustyczny co 1 min. Czas
trwania tego trybu wynosi 45 min. Jeżeli nadal w tym czasie nie zostanie użyty
kasownik wezwania, to sygnalizator przechodzi w tryb pracy super oszczędnej (po
godzinie od wystąpienia alarmu). W tym trybie sygnalizator będzie pracował do
wyczerpania się baterii (~800 godzin).
SPECYFIKACJA:
- częstotliwość: 433,05 ÷ 434,79 MHz
- kodowanie: kod zmienny
- skład zestawu:
-
- 1x nadajnik przyciskowo-pociągany SPX-PK1C
- 1x sygnalizator BSX-400
- 1x odbiornik SPX-CS1
- ilość kanałów: 1
- moduł odbiorczy: LX/ ST3/ST7 ; nadawczo / odbiorczy
- zasilanie: bateria litowa 3,6V typ LS14505 (2500mAh) lub
LS18505(4000mAh)
- pobór prądu - w stanie czuwania:
-
- nadajnik: 50uA
- sygnalizator: 100uA
- odbiornik: 100uA
- max pobór prądu: 105 mA
- dźwięk: 2450 Hz / regulacja natężenia, 0-80 dB??
- źródło światła: LED
- kolor światła: czerwony
- tryby pracy: pulsujący
- temperatura pracy: -10ºC ÷ +55ºC
- wilgotność (max): 93 ± 3 %
- wymiary:
- 84×84×56 (sygnalizator i odbiornik
- 106x70x35mm (nadajnik)
