Gorke AYK-437 Antena kierunkowa BNC

Gorke AYK-437 Antena kierunkowa BNC

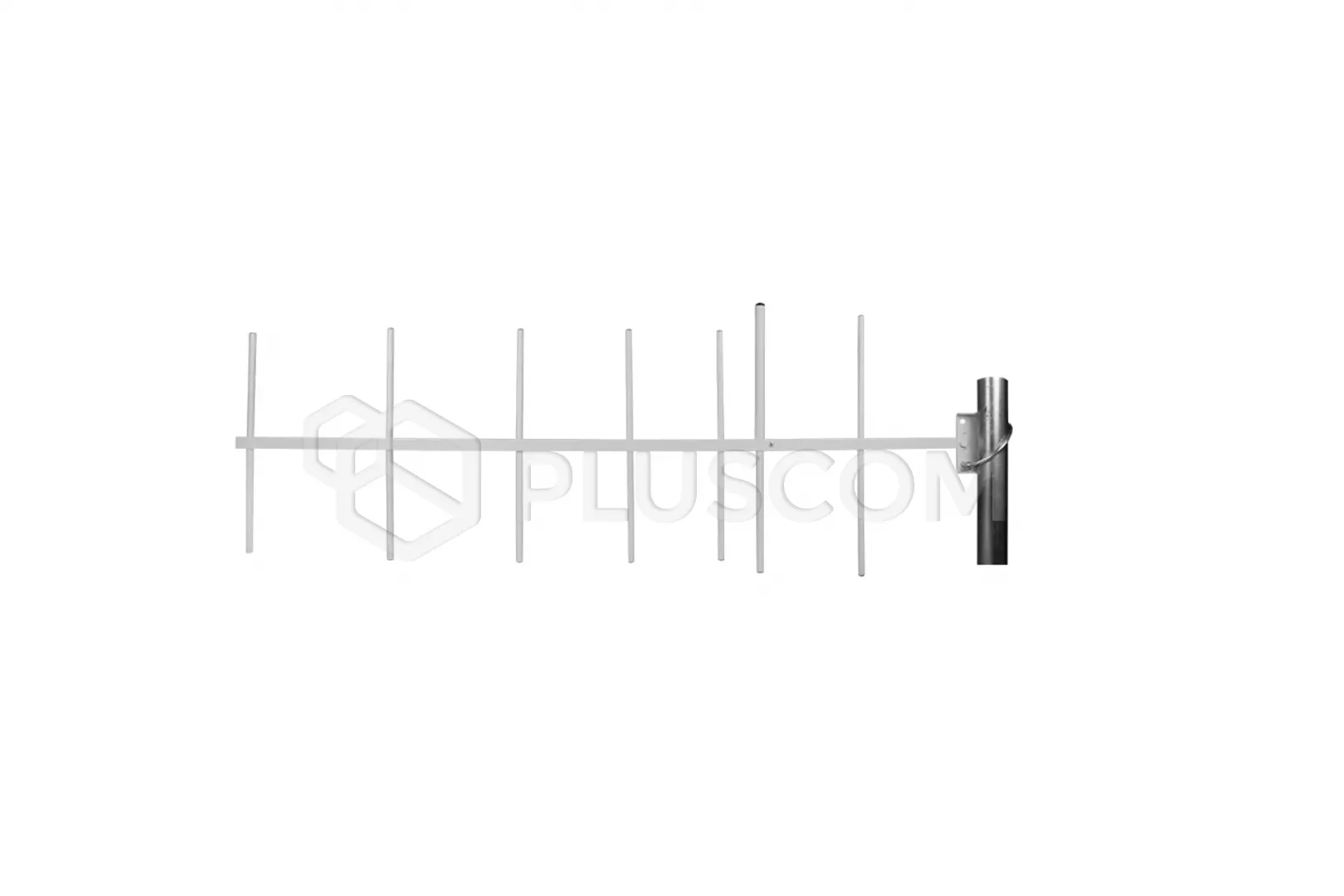

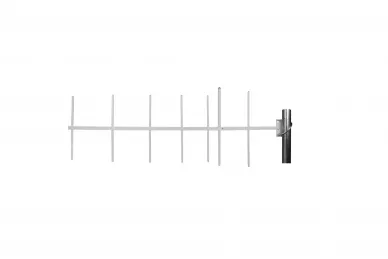

AYK-437 to antena kierunkowa Yagi, 7 elementowa, dostarczana z 3m przewodem RG58 z wtykiem BNC.

Antena cechuje się zyskiem 11,5 dB i zgodnie z obowiązującymi przepisami, w przypadku jej stosowania do współpracy z nadajnikami, należy zachować zasadę aby nie przekraczać dopuszczalnej mocy promieniowanej 10 dBm (EIRP). Produkowane przez nas nadajniki (NRP, RNB czy RTS) mają ustawioną moc wyjściową 10 dBm - mierzoną na gnieździe BNC. Aby spełnić wymogi należy w tor anteny wstawić tłumik 10dB lub np. zastosować dodatkowy odcinek kabla koncentrycznego, który spowoduje obniżenie mocy promieniowanej do dopuszczalnego poziomu. W przypadku zastosowania kabla RG58, który ma tłumienie na poziomie 35dB/100m dla częstotliwości 435MHz, należałoby zastosować minimum 28m kabla. Zakłada się, że pozostałe 1,5 dB zostanie stracone na dodatkowych złączach.

DANE TECHNICZNE:

• pasmo częstotliwości: 420 - 442 MHz
• rodzaj: kierunkowa Yagi 7-elementowa
• zysk: 11.5 dBi
• VSWR: ≤ 1,2 : 1
• długość przewodu: RG58 3m
• złącze: BNC
• impedancja: 50 Ohm
• temperaturowy zakres pracy: -20 ÷ +55 °C
• Kąt promieniowania w płaszczyźnie pionowej (E): 45°
• Kąt promieniowania w płaszczyźnie poziomej (H): 65°
• Wymiary anteny: 990x360x16mm
