Satel VERSA-MCU Contrôleur de capteur Micra pour panneaux de contrôle Versa

Satel VERSA-MCU Contrôleur de capteurs Micra pour panneaux de contrôle Versa

Contrôleur VERSA-MCU coopère avec les panneaux de contrôle VERSA. Il permet de faire fonctionner le système d'alarme avec des télécommandes à 433 MHz et d'étendre le système avec des zones sans fil.

Propriétés

• Récepteur radio superhétérodyne.
• Prend en charge jusqu'à 30 porte-clés 433 MHz fabriqués par SATEL :
  • transmissions à partir de porte-clés protégés par un code KeeLoq dynamiquement variable ;
  • possibilité d'activer jusqu'à 6 fonctions avec une télécommande.
• Prise en charge d'un maximum de 30 détecteurs sans fil 433 MHz fabriqués par SATEL.
• Possibilité de mettre à jour le logiciel du contrôleur.
• Contact de sabotage réagissant à l'ouverture du boîtier et se détachant du sol.

Satel VERSA-MCU Contrôleur de capteur Micra pour panneaux de contrôle Versa

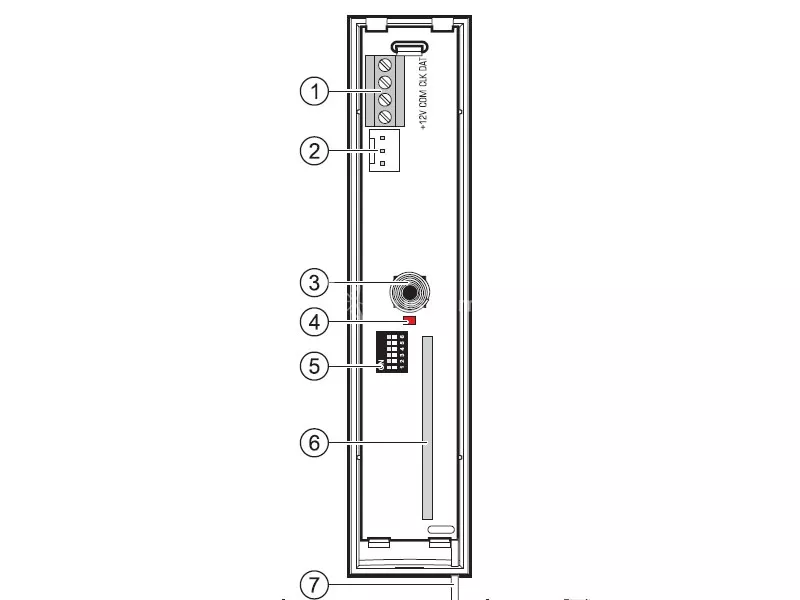

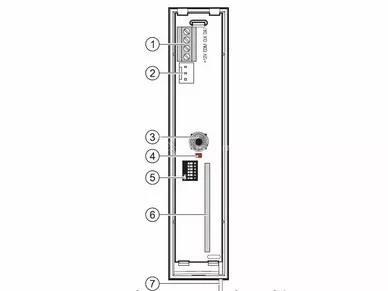

Description de la figure :

1. bornes:+12V - alimentation;COM - masse;CLK - horloge;DAT - données.
2. Port RS-232 (standard TTL) pour la mise à jour du logiciel du contrôleur. La connexion avec un ordinateur peut être effectuée en utilisant les câbles offerts par SATEL dans le set DB9FC/RJ-KPL.
3. contact d'autoprotection.
4. LED indiquant la communication avec le panneau de contrôle :
   • LED clignote - échange de données avec le panneau de contrôle ;
   • Le voyant est allumé - pas de communication avec le panneau de contrôle.
5. Unité de commutateurs DIP (non utilisée).
6. Récepteur superhétérodyne à haute sensibilité, insensible aux signaux parasites.
7. antenne.

Montage

Le contrôleur doit être installé à l'intérieur dans des conditions d'humidité normales. Lors du choix du lieu d'installation, veuillez noter que les murs épais, les parois métalliques, etc. les murs épais, les parois métalliques, etc. réduisent la portée du signal radio.

Il est recommandé de monter le contrôleur en hauteur. Cela permettra d'améliorer la portée des communications radio et d'éviter que le contrôleur ne soit accidentellement masqué par des personnes se déplaçant sur le site.

Il n'est pas recommandé de le monter à proximité d'installations électriques, car cela pourrait entraîner un dysfonctionnement de l'appareil.
